Sedadlo přední vodicí lišta sedadla for BMW 5 Series E12 528 (1977)

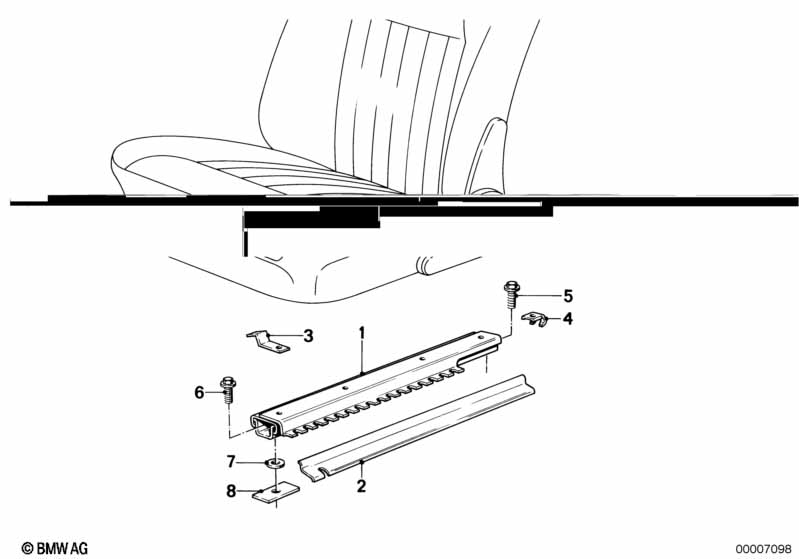

This Sedadlo přední vodicí lišta sedadla technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 528. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1977.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Provedení 501-502/521-522-523/ 541-542-543 |
|||||||||
| 01 | Vodicí lišta sedadla levá | 1 | 05/1977 | 08/1979 | 52101817771 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Vodicí lišta sedadla pravá | 1 | 05/1977 | 08/1979 | 52101817772 | $22.32 | UKONČENO | Shop at ECS Tuning | ||
| 02 | Kryt skořepina sedadla levý | 1 | 08/1979 | 52101827457 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Kryt skořepina sedadla pravý | 1 | 08/1979 | 52101827458 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Držák levý | 2 | 08/1979 | 52101802805 | $0.38 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Šestihranný šroub | M6X18 | X | 08/1979 | 52101817572 | $0.26 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Šestihranný šroub | M6X25 | X | 08/1979 | 52101820255 | $0.35 | UKONČENO | Shop at ECS Tuning | ||
| 07 | Podložka | 8,4 | X | 08/1979 | 07119931697 | $0.40 | Shop at ECS Tuning | |||
| 08 | Maticový držák | X | 08/1979 | 51161813920 | $1.45 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Maticový držák | M6 | X | 05/1977 | 08/1979 | 52101828543 | $1.15 | Shop at ECS Tuning | ||
Notes
- Ukončeno = Díl se již nevyrábí.
