Sedadlo přední závěs sedadla s lůžkem for BMW 5 Series E12 530i (1978)

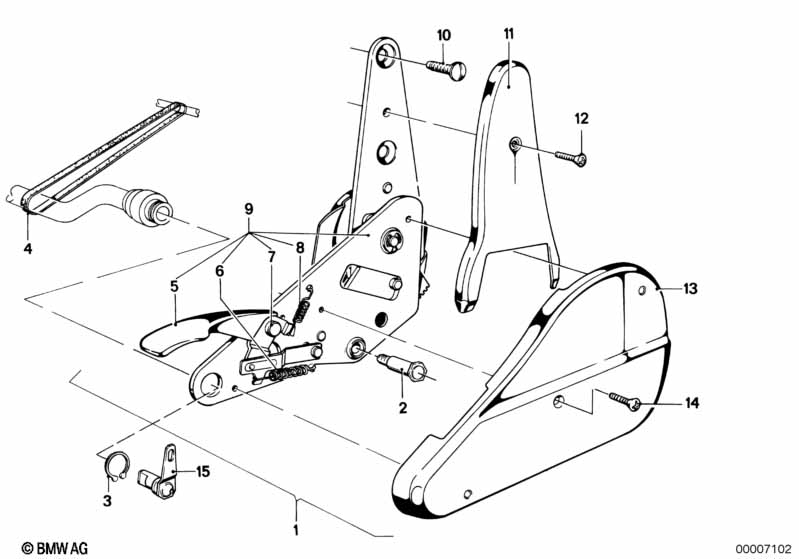

This Sedadlo přední závěs sedadla s lůžkem technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 530i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1978.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Závěs sedadla s lůžkem levý | 1 | 52101841421 | UKONČENO | Shop at ECS Tuning | |||||
| 01 | Závěs sedadla s lůžkem pravý | 1 | 52101841422 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Šestihranný šroub | 4 | 52101823856 | $2.88 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Pojistný kroužek | 20X1,2 | 4 | 07119934132 | $0.25 | Shop at ECS Tuning | ||||
| 04 | Pryžový kroužek | 2 | 52101843100 | $0.54 | Shop at ECS Tuning | |||||
| 05 | Páka levá | 1 | 52101841743 | $63.18 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Páka pravá | 1 | 52101841744 | $63.18 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Tažná pružina | 2 | 52101841730 | $1.01 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Čep | 2 | 52101841736 | $0.67 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Tažná pružina | 2 | 52101841739 | $15.74 | Shop at ECS Tuning | |||||
| 09 | Závěs sedadla s lůžkem vnější levý | 1 | 52101841423 | $72.86 | Shop at ECS Tuning | |||||
| 09 | Závěs sedadla s lůžkem vnější pravý | 1 | 52101841424 | $72.86 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Závěs sedadla s lůžkem vnitřní levý | 1 | 52101841425 | $56.09 | Shop at ECS Tuning | |||||
| 09 | Závěs sedadla s lůžkem vnitřní pravý | 1 | 52101841426 | $56.09 | Shop at ECS Tuning | |||||
| 10 | Šroub se zápustnou čočkovou hlavou | AM8X20 | 8 | 52101842674 | $0.71 | Shop at ECS Tuning | ||||
| 11 | Kryt horní díl levý | ANTHRAZIT | 1 | 52101853353 | $5.72 | Shop at ECS Tuning | ||||
| 11 | Kryt horní díl pravý | ANTHRAZIT | 1 | 52101853354 | $5.72 | Shop at ECS Tuning | ||||
| 12 | Zápustný šroub | M5X12 | 4 | 07119928482 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | Kryt spodní díl vnější levý | ANTHRAZIT | 1 | 52101852833 | $10.14 | Shop at ECS Tuning | ||||
| 13 | Kryt spodní díl vnější pravý | ANTHRAZIT | 1 | 52101852834 | $10.14 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Kryt spodní díl vnitřní levý | ANTHRAZIT | 1 | 52101852845 | $10.14 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Kryt spodní díl vnitřní pravý | ANTHRAZIT | 1 | 52101852846 | $11.83 | UKONČENO | Shop at ECS Tuning | |||
| 14 | Řezný šroub | EM5X16 | 4 | 07119918526 | $0.18 | Shop at ECS Tuning | ||||
| 15 | Přenosová páka | 4 | 52101870533 | $13.57 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
