BMW sportovní sedadlo čalouněné díly for BMW 5 Series E28 518 (1984)

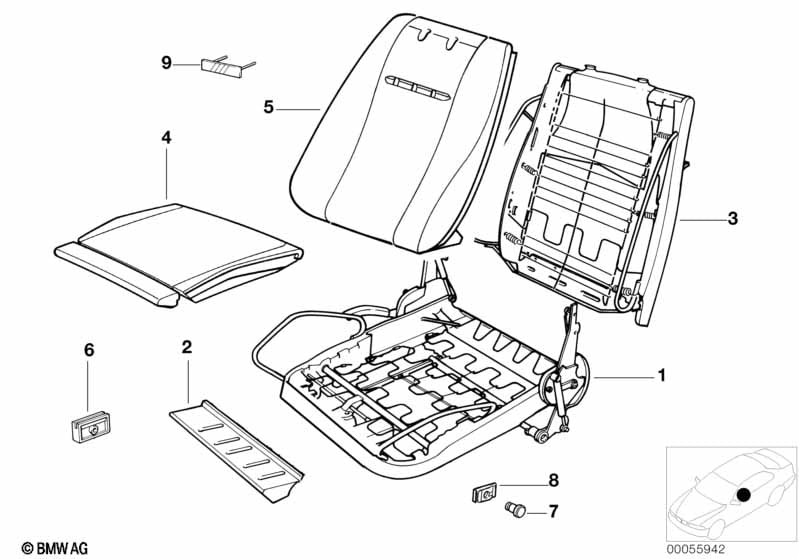

This BMW sportovní sedadlo čalouněné díly technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 518. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1984.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Spoj. díly pro uložení horního ramena: Čep 5210 1 923 905 + pojistka 5210 1 936 164 = uvolněno |
|||||||||
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 02 | Držák uložení horního ramena | 2 | 52101922270 | $40.74 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Pružinová kostra opěradlo přední | 2 | 52101923444 | $110.33 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Uložení sedadlo přední | 2 | 52101933390 | $91.86 | Shop at ECS Tuning | |||||
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 05 | Uložení opěradlo přední | 2 | 52101923907 | $101.05 | Shop at ECS Tuning | |||||
| 06 | Vedení uložení horního ramena | 4 | 52101940490 | $1.21 | Shop at ECS Tuning | |||||
| 07 | Čep | 4 | 52101923905 | $1.48 | Shop at ECS Tuning | |||||
| 08 | Pojistná podložka | 4 | 51231943279 | $0.58 | Shop at ECS Tuning | |||||

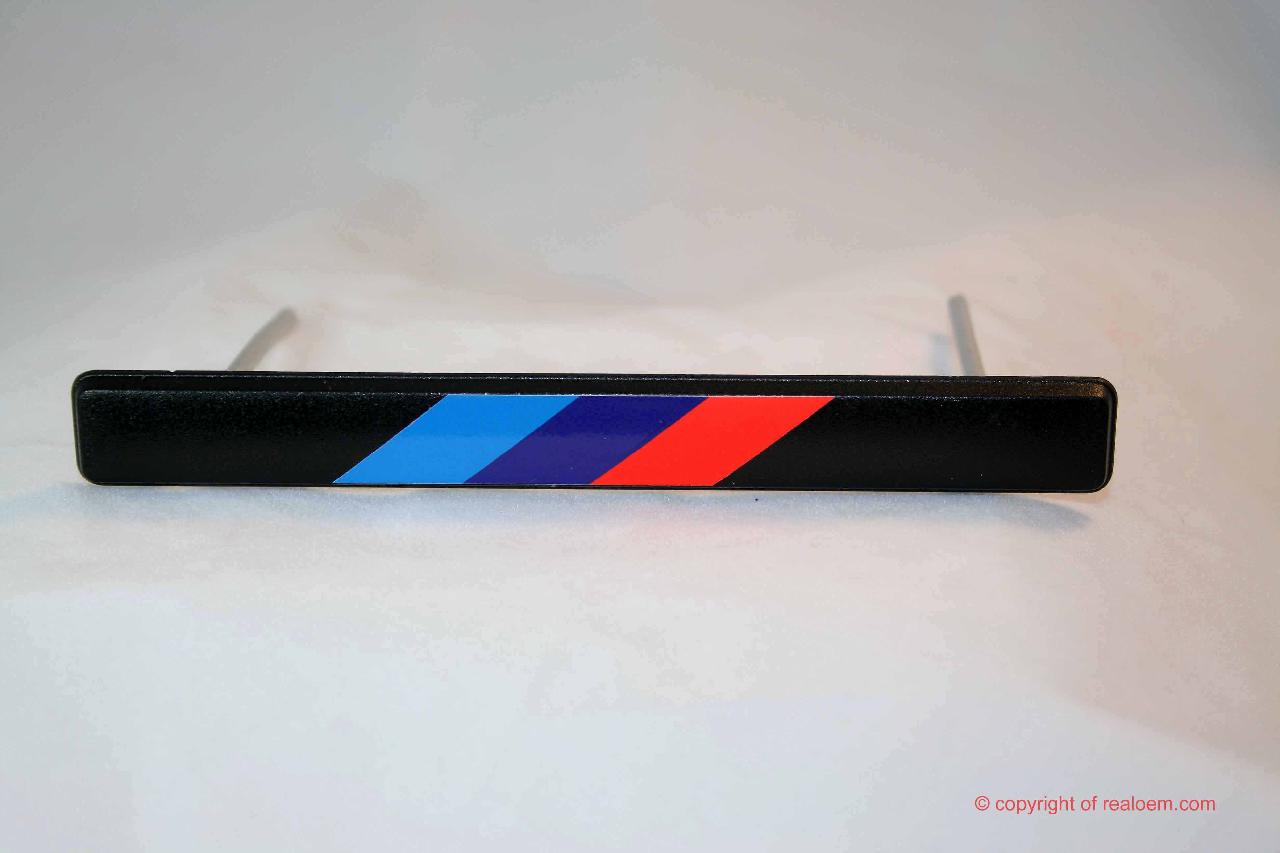

| 09 | Spona opěradlo přední | M TECHNIC | 2 | 52101927000 | $5.32 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
