Sedadlo přední rám sedadla/lišty for BMW 7 Series E38 728i (1998)

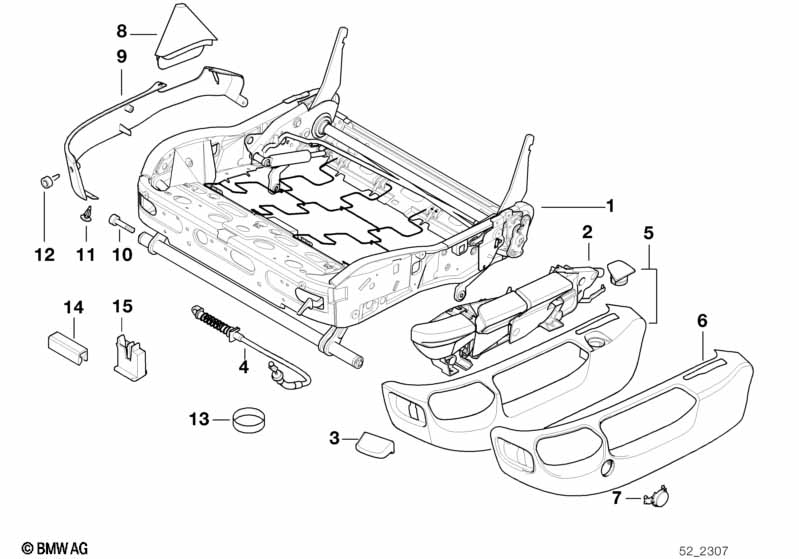

This Sedadlo přední rám sedadla/lišty technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 728i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1998.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Vhodné pouze pro stranu spolujezdce | ||||||||||
| 01 | Rám sedadla levý | 1 | 09/1995 | 52108196287 | +core | Shop at ECS Tuning | ||||
| Pro vozidla s Nastavení sklonu sedadla |
=Ano |
|||||||||
| 01 | Rám sedadla levý | 1 | 09/1995 | 52108196285 | $421.47 | Shop at ECS Tuning | ||||
| 01 | Rám sedadla pravý | 1 | 09/1995 | 52108196286 | $421.47 | Shop at ECS Tuning | ||||
| 02 | Ovládací jednotka levá | 1 | 52108150021 | $49.65 | Shop at ECS Tuning | |||||
| 02 | Ovládací jednotka pravá | 1 | 52108150022 | $49.65 | Shop at ECS Tuning | |||||
| Pro vozidla s Nastavení sklonu sedadla |
=Ano |
|||||||||
| 03 | Páka levá | 1 | 52108150059 | $3.91 | Shop at ECS Tuning | |||||
| 03 | Páka pravá | 1 | 52108150060 | $3.91 | Shop at ECS Tuning | |||||
| 04 | Bovden podélné nastavení | 2 | 52108162230 | $11.58 | UKONČENO | Shop at ECS Tuning | ||||
| Vhodné pouze pro stranu spolujezdce | ||||||||||
| 06 | Kryt vnější vlevo | SCHWARZ | 1 | 04/2001 | 52108207235 | $17.01 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | SCHWARZ | 1 | 04/2001 | 52108207236 | $18.75 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vlevo | GRAU | 1 | 04/2001 | 52108207237 | $39.62 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | GRAU | 1 | 04/2001 | 52108207238 | $18.75 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vlevo | MARINEBLAU | 1 | 04/2001 | 52108207239 | $18.75 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | MARINEBLAU | 1 | 04/2001 | 52108207240 | $17.81 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vlevo | SANDBEIGE | 1 | 04/2001 | 52108207241 | $17.40 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | SANDBEIGE | 1 | 04/2001 | 52108207242 | $39.62 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vlevo | LAVENDELGRAU | 1 | 04/2001 | 52108207507 | $17.01 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | LAVENDELGRAU | 1 | 04/2001 | 52108207508 | $18.18 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vlevo | ENGLISCHGRUEN | 1 | 04/2001 | 52108208839 | $18.75 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | ENGLISCHGRUEN | 1 | 04/2001 | 52108208852 | $18.75 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější | SCHWARZ | 1 | 52107057998 | $45.18 | Shop at ECS Tuning | ||||
| 06 | Kryt vnější | GRAU | 1 | 52107057999 | $45.18 | Shop at ECS Tuning | ||||
| 06 | Kryt vnější | MARINEBLAU | 1 | 52107058000 | +core | Shop at ECS Tuning | ||||
| 06 | Kryt vnější | SANDBEIGE | 1 | 52107058001 | $45.18 | +core | Shop at ECS Tuning | |||
| 06 | Kryt vnější | LAVENDELGRAU | 1 | 52107058002 | $45.18 | UKONČENO, +core | Shop at ECS Tuning | |||
| 06 | Kryt vnější | ENGLISCHGRUEN | 1 | 52107058003 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 06 | Kryt vnější | TOBACCO | 1 | 52107058004 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 06 | Kryt vnější | PEARLBEIGE | 1 | 52107058005 | +core | Shop at ECS Tuning | ||||
| vhodné jen pro stranu řidiče | ||||||||||
| 06 | Kryt vnější vlevo | SCHWARZ | 1 | 04/2001 | 52108207223 | $39.62 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | SCHWARZ | 1 | 04/2001 | 52108207224 | $18.58 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vlevo | GRAU | 1 | 04/2001 | 52108207225 | $17.01 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | GRAU | 1 | 04/2001 | 52108207226 | $19.85 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vlevo | MARINEBLAU | 1 | 04/2001 | 52108207227 | $17.01 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | MARINEBLAU | 1 | 04/2001 | 52108207228 | $18.75 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vlevo | SANDBEIGE | 1 | 04/2001 | 52108207229 | $17.01 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | SANDBEIGE | 1 | 04/2001 | 52108207230 | $17.40 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vlevo | LAVENDELGRAU | 1 | 04/2001 | 52108207505 | $17.40 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | LAVENDELGRAU | 1 | 04/2001 | 52108207508 | $18.18 | UKONČENO, +core | Shop at ECS Tuning | ||
| 06 | Kryt vnější vlevo | ENGLISCHGRUEN | 1 | 04/2001 | 52108208837 | $39.62 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější vpravo | ENGLISCHGRUEN | 1 | 04/2001 | 52108208850 | $18.75 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Kryt vnější | ENGLISCHGRUEN | 1 | 52107057993 | $45.18 | Shop at ECS Tuning | ||||
| 07 | Sada lišty | GRAU | 2 | 52108219226 | $12.22 | Shop at ECS Tuning | ||||
| 07 | Sada lišty | SCHWARZ | 2 | 52108219227 | $12.22 | Shop at ECS Tuning | ||||
| 07 | Sada lišty | MARINEBLAU | 2 | 52108219228 | $12.22 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Sada lišty | LAVENDELGRAU | 2 | 52108219229 | $11.43 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Sada lišty | SANDBEIGE | 2 | 52108219230 | $12.22 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Sada lišty | DUNKELGRUEN | 2 | 52108219231 | $11.43 | UKONČENO | Shop at ECS Tuning | |||
| Předpínač bezpečnostních pásů pyrotechn. | ||||||||||
| 08 | Kryt levý | SCHWARZ | 1 | 10/1997 | 52108238487 | $5.60 | Shop at ECS Tuning | |||
| 08 | Kryt pravý | SCHWARZ | 1 | 10/1997 | 52108238488 | $5.60 | Shop at ECS Tuning | |||
| vhodné pro řidiče a spolujezdce | ||||||||||
| 09 | Clona vnitřní | SCHWARZ | 1 | 10/1997 | 52107058018 | $21.32 | +core | Shop at ECS Tuning | ||
| 09 | Clona vnitřní | GRAU | 1 | 10/1997 | 52107058019 | $21.32 | +core | Shop at ECS Tuning | ||
| 09 | Clona vnitřní | SANDBEIGE | 1 | 10/1997 | 52107058021 | $21.32 | +core | Shop at ECS Tuning | ||
| 09 | Clona vnitřní | LAVENDELGRAU | 1 | 10/1997 | 52107058022 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Šroub s válcovou hlavou | M6X20 ROT | 4 | 52108150020 | $0.46 | Shop at ECS Tuning | ||||
| 10 | Šroub s válcovou hlavou | M6X25 GRUEN | 2 | 52108218773 | $0.58 | Shop at ECS Tuning | ||||
| 11 | Svorka | 6 | 52101873544 | $0.20 | Shop at ECS Tuning | |||||
| 12 | Šroub s válcovou hlavou | M4X10 | 8 | 07146977086 | $0.48 | Shop at ECS Tuning | ||||
| 13 | Pryžový kroužek | 2 | 52101843100 | $0.54 | Shop at ECS Tuning | |||||
| 14 | Kluzné čelisti | 2 | 54128105582 | $2.95 | Shop at ECS Tuning | |||||
| 15 | Svorka | GRUEN | 2 | 52108221512 | $0.35 | Shop at ECS Tuning | ||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- Ukončeno = Díl se již nevyrábí.
