Sedadlo př.vod.lišta sed.mech./jedn.díly for BMW 7 Series E32 730iL (1992)

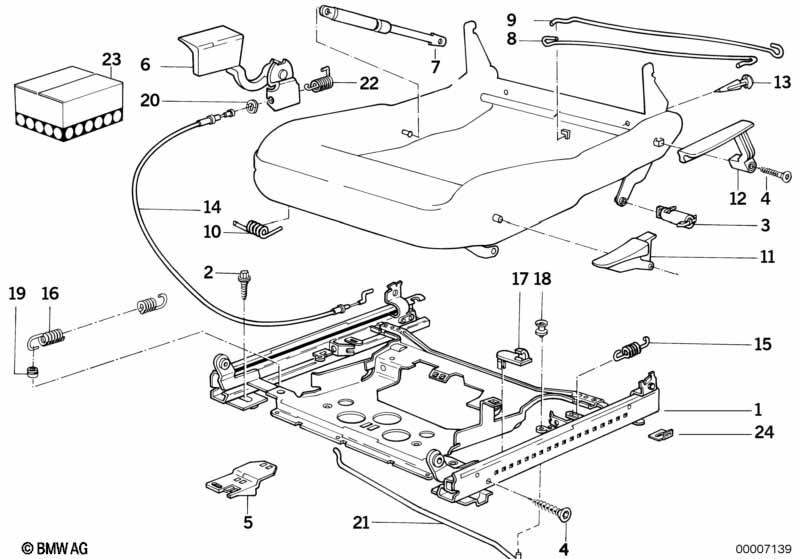

This Sedadlo př.vod.lišta sed.mech./jedn.díly technical drawing provides a detailed breakdown of the assembly for the 7 Series E32 730iL. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1992.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Ausführung 750 Ausführung 751 Ausführung 752 |
|||||||||
| 01 | Vodicí lišta sedadla pravá | 1 | 09/1992 | 52101950398 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Vodicí lišta sedadla levá | 1 | 09/1992 | 52108154391 | $150.64 | Shop at ECS Tuning | ||||
| 01 | Vodicí lišta sedadla pravá | 1 | 09/1992 | 52108154394 | $155.12 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Vodicí lišta sedadla levá prodloužená | 1 | 09/1992 | 52108168157 | $469.84 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Vodicí lišta sedadla pravá prodloužená | 1 | 09/1992 | 52108168158 | $469.84 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Vodicí lišta sedadla levá | 1 | 52108154391 | $150.64 | Shop at ECS Tuning | |||||
| 01 | Vodicí lišta sedadla pravá | 1 | 52108154394 | $155.12 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Vodicí lišta sedadla levá prodloužená | 1 | 52108168157 | $469.84 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Vodicí lišta sedadla pravá prodloužená | 1 | 52108168158 | $469.84 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Šroub Torx | ASA M10X28 | 8 | 52101954097 | $1.03 | Shop at ECS Tuning | ||||
| 03 | Čep | 8 | 52101938012 | $1.75 | Shop at ECS Tuning | |||||
| 05 | Držák lékárnička | 1 | 52101945440 | $2.61 | Shop at ECS Tuning | |||||
| 12 | Páka levá | 1 | 52101928973 | $8.43 | Shop at ECS Tuning | |||||
| 12 | Páka pravá | 1 | 52101928974 | $6.81 | Shop at ECS Tuning | |||||
| 13 | Svorka | X | 52101873544 | $0.20 | Shop at ECS Tuning | |||||
| 14 | Bovden | 2 | 52101956900 | $8.43 | Shop at ECS Tuning | |||||
| 15 | Pružina | 4 | 52101964996 | $0.48 | Shop at ECS Tuning | |||||
| 16 | Pružina | 4 | 52101964997 | $1.12 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Svorka | 2 | 52101903871 | $0.71 | Shop at ECS Tuning | |||||
| 18 | Svorka | 2 | 52101964999 | $0.71 | Shop at ECS Tuning | |||||
| 19 | Průchodka | 8 | 52101964998 | $0.51 | Shop at ECS Tuning | |||||
| 20 | Pružná podložka | 2 | 52101964870 | $0.20 | UKONČENO | Shop at ECS Tuning | ||||
| 21 | Spojovací tyč západka sedadla levá | 1 | 52101964983 | $38.94 | Shop at ECS Tuning | |||||
| 21 | Spojovací tyč západka sedadla pravá | 1 | 52101964984 | $38.94 | UKONČENO | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
