Loketní opěrka zadní-podpěra lok. opěrky for BMW 7 Series E23 728

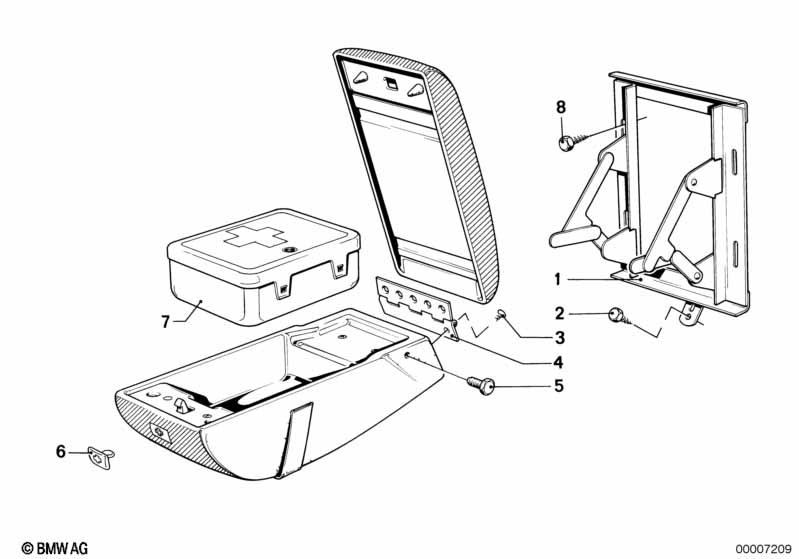

This Loketní opěrka zadní-podpěra lok. opěrky technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 728. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Ausführung 700-701-702-703-704/721-722- 723-724-725 |
|||||||||
| 01 | Podpěra loketní opěrky | 1 | 52201852373 | $42.41 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Šestihranný šroub na plech | ST6,3X16-C-ZN | 3 | 07119916822 | $0.20 | Shop at ECS Tuning | ||||
| 03 | Zápustný šroub na plech s čočkovou hl. | ST3,5X13 | X | 07119902578 | $0.36 | Shop at ECS Tuning | ||||
| 04 | Závěs | 1 | 52201848088 | $5.19 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Zápustný šroub | M6X10 | 4 | 07119900811 | $0.18 | Shop at ECS Tuning | ||||
| 06 | Svorka | 1 | 52201852757 | $1.89 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Šestihranný šroub na plech | ST6,3X19-C | 2 | 07119916830 | $0.36 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
