Sedad. př.čalounění a potah zákl.sedadlo for BMW 1 Series E87 LCI 118i (2011)

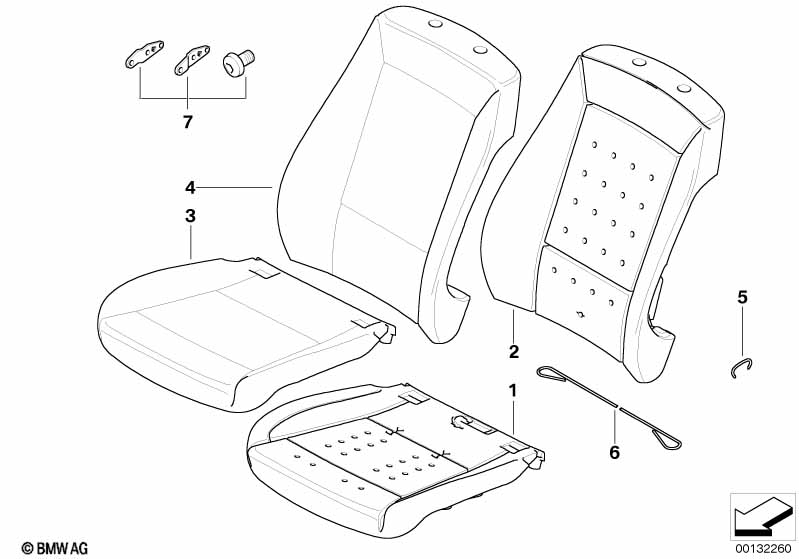

This Sedad. př.čalounění a potah zákl.sedadlo technical drawing provides a detailed breakdown of the assembly for the 1 Series E87 LCI 118i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2011.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Čalouněný díl základní sedadlo | 2 | 52107118409 | Shop at ECS Tuning | ||||||
| 02 | Čalouněný díl opěradlo levý | 1 | 09/2008 | 52109174493 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Čalouněný díl opěradlo pravý | 1 | 09/2008 | 52109174494 | Shop at ECS Tuning | |||||
| Pro vozidla s Kůže „Boston“/lemon |
LWB7=Ano |
|||||||||
| 03 | Potah sedadlo kůže | LEMON | 2 | 09/2008 | 52107251108 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Kůže „Boston/terra“ |
LWB8=Ano |
|||||||||
| 03 | Potah sedadlo kůže | TERRA | 2 | 09/2008 | 52107251105 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Kůže „Boston“/alaska-grau |
LWAL=Ano |
|||||||||
| 03 | Potah sedadlo kůže | GRAU | 2 | 09/2008 | 52107251104 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Látka „Elektra“/alaska-grau |
EAAL=Ano |
|||||||||
| 03 | Potah sedadlo látka | GRAU | 2 | 52109127283 | Shop at ECS Tuning | |||||
| Pro vozidla s Kůže „Boston“/béžová |
LWA5=Ano |
|||||||||
| 03 | Potah sedadlo kůže | BEIGE | 2 | 09/2008 | 52107251106 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Látka „Elektra“/antracit |
EAAT=Ano |
|||||||||
| 03 | Potah sedadlo látka | ANTHRAZIT | 2 | 52109127274 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network“/monaco-blau |
AUD9=Ano |
|||||||||
| 03 | Potah sedadlo látka | MONACOBLAU | 2 | 09/2005 | 52106970539 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Látka „Network“/antracit |
AUAT=Ano |
|||||||||
| 03 | Potah sedadlo látka | ANTHRAZIT | 2 | 09/2005 | 52106970538 | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network/magma-braun“ |
AUDR=Ano |
|||||||||
| 03 | Potah základ sedadlo látka | MAGMABRAUN | 2 | 52107250445 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network“/cranberry-rot |
AUF8=Ano |
|||||||||
| 03 | Potah sedadlo látka | CRANBERRYROT | 2 | 52109127244 | Shop at ECS Tuning | |||||
| Pro vozidla s Látka „Network“/alaska-grau |
AUA6=Ano |
|||||||||
| 03 | Potah sedadlo látka | NAUTILUSGRAU | 2 | 09/2005 | 52106970540 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Kůže „Boston“/černá |
LWSW=Ano |
|||||||||
| 03 | Potah sedadlo kůže | SCHWARZ | 2 | 09/2008 | 52107251103 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Isofix-systém a Látka „Elektra“/alaska-grau |
S470A=Ano EAAL=Ano |
|||||||||
| 03 | Potah sedadlo látka | GRAU | 1 | 52109127289 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Isofix-systém a Kůže „Boston“/béžová |
S470A=Ano LWA5=Ano |
|||||||||
| 03 | Potah sedadlo kůže | BEIGE | 1 | 09/2008 | 52107251112 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Isofix-systém a Kůže „Boston“/lemon |
S470A=Ano LWB7=Ano |
|||||||||
| 03 | Potah sedadlo kůže | LEMON | 1 | 09/2008 | 52107251114 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Isofix-systém a Kůže „Boston/terra“ |
S470A=Ano LWB8=Ano |
|||||||||
| 03 | Potah sedadlo kůže | TERRA | 1 | 09/2008 | 52107251111 | +core | Shop at ECS Tuning | |||
| Pro vozidla s Isofix-systém a Látka „Network“/antracit |
S470A=Ano AUAT=Ano |
|||||||||
| 03 | Potah sedadlo látka | ANTHRAZIT | 1 | 09/2005 | 52106970542 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Isofix-systém a Látka „Network“/alaska-grau |
S470A=Ano AUA6=Ano |
|||||||||
| 03 | Potah sedadlo látka | NAUTILUSGRAU | 1 | 09/2005 | 52106970544 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Isofix-systém a Látka „Network“/monaco-blau |
S470A=Ano AUD9=Ano |
|||||||||
| 03 | Potah sedadlo látka | MONACOBLAU | 1 | 09/2005 | 52106970543 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Isofix-systém a Látka „Network“/cranberry-rot |
S470A=Ano AUF8=Ano |
|||||||||
| 03 | Potah sedadlo látka | CRANBERRYROT | 1 | 52109127249 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Isofix-systém a Látka „Network/magma-braun“ |
S470A=Ano AUDR=Ano |
|||||||||
| 03 | Potah základ sedadlo látka | MAGMABRAUN | 1 | 09/2009 | 52107250446 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Isofix-systém a Látka „Elektra“/antracit |
S470A=Ano EAAT=Ano |
|||||||||
| 03 | Potah sedadlo látka | ANTHRAZIT | 1 | 52109127284 | Shop at ECS Tuning | |||||
| Pro vozidla s Isofix-systém a Kůže „Boston“/černá |
S470A=Ano LWSW=Ano |
|||||||||
| 03 | Potah sedadlo kůže | SCHWARZ | 1 | 09/2008 | 52107251109 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Isofix-systém a Kůže „Boston“/alaska-grau |
S470A=Ano LWAL=Ano |
|||||||||
| 03 | Potah sedadlo kůže | GRAU | 1 | 09/2008 | 52107251110 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Kůže „Boston“/lemon Vhodné jen pro pasivní opěrky hlavy |
LWB7=Ano |
|||||||||
| 04 | Potah opěradlo kůže levý | LEMON | 1 | 03/2009 | 52107251125 | UKONČENO, +core | Shop at ECS Tuning | |||
| 04 | Potah opěradlo kůže pravý | LEMON | 1 | 03/2009 | 52107251126 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Kůže „Boston/terra“ Vhodné jen pro pasivní opěrky hlavy |
LWB8=Ano |
|||||||||
| 04 | Potah opěradlo kůže levý | TERRA | 1 | 03/2009 | 52107251119 | UKONČENO, +core | Shop at ECS Tuning | |||
| 04 | Potah opěradlo kůže pravý | TERRA | 1 | 03/2009 | 52107251120 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Kůže „Boston“/alaska-grau Vhodné jen pro pasivní opěrky hlavy |
LWAL=Ano |
|||||||||
| 04 | Potah opěradlo kůže levý | GRAU | 1 | 03/2009 | 52107251117 | UKONČENO, +core | Shop at ECS Tuning | |||
| 04 | Potah opěradlo kůže pravý | GRAU | 1 | 03/2009 | 52107251118 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Látka „Elektra“/alaska-grau Vhodné jen pro pasivní opěrky hlavy |
EAAL=Ano |
|||||||||
| 04 | Potah opěradlo látka levý | GRAU | 1 | 09/2008 | 52109179073 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Potah opěradlo látka pravý | GRAU | 1 | 09/2008 | 52109179074 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Kůže „Boston“/béžová Vhodné jen pro pasivní opěrky hlavy |
LWA5=Ano |
|||||||||
| 04 | Potah opěradlo kůže levý | BEIGE | 1 | 03/2009 | 52107251121 | UKONČENO, +core | Shop at ECS Tuning | |||
| 04 | Potah opěradlo kůže pravý | BEIGE | 1 | 03/2009 | 52107251122 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Látka „Elektra“/antracit Vhodné jen pro pasivní opěrky hlavy |
EAAT=Ano |
|||||||||
| 04 | Potah opěradlo látka levý | ANTHRAZIT | 1 | 09/2008 | 52109179071 | Shop at ECS Tuning | ||||
| 04 | Potah opěradlo látka pravý | ANTHRAZIT | 1 | 09/2008 | 52109179072 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Látka „Network“/monaco-blau Vhodné jen pro pasivní opěrky hlavy |
AUD9=Ano |
|||||||||
| 04 | Potah opěradlo látka levý | MONACOBLAU | 1 | 09/2008 | 52109179067 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Potah opěradlo látka pravý | MONACOBLAU | 1 | 09/2008 | 52109179068 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Látka „Network“/antracit Vhodné jen pro pasivní opěrky hlavy |
AUAT=Ano |
|||||||||
| 04 | Potah opěradlo látka levý | ANTHRAZIT | 1 | 09/2008 | 52109179065 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Potah opěradlo látka pravý | ANTHRAZIT | 1 | 09/2008 | 52109179066 | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network/magma-braun“ |
AUDR=Ano |
|||||||||
| 04 | Potah opěradlo látka levý | MAGMABRAUN | 1 | 52107250475 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Potah opěradlo látka pravý | MAGMABRAUN | 1 | 52107250476 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network“/cranberry-rot Vhodné jen pro pasivní opěrky hlavy |
AUF8=Ano |
|||||||||
| 04 | Potah opěradlo látka levý | CRANBERRYROT | 1 | 09/2008 | 52109179069 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Potah opěradlo látka pravý | CRANBERRYROT | 1 | 09/2008 | 52109179070 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Kůže „Boston“/černá Vhodné jen pro pasivní opěrky hlavy |
LWSW=Ano |
|||||||||
| 04 | Potah opěradlo kůže levý | SCHWARZ | 1 | 03/2009 | 52107251115 | UKONČENO, +core | Shop at ECS Tuning | |||
| 04 | Potah opěradlo kůže pravý | SCHWARZ | 1 | 03/2009 | 52107251116 | UKONČENO, +core | Shop at ECS Tuning | |||
| 05 | Svorka | 1,6X20X10,1 | X | 52101945543 | $0.09 | Shop at ECS Tuning | ||||
| 06 | Lemovací drát | L=1800MM | X | 52208129296 | $1.14 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
