Sedadlo př.vod.lišta sed.mech./jedn.díly for BMW 1 Series E87 LCI 118i (2011)

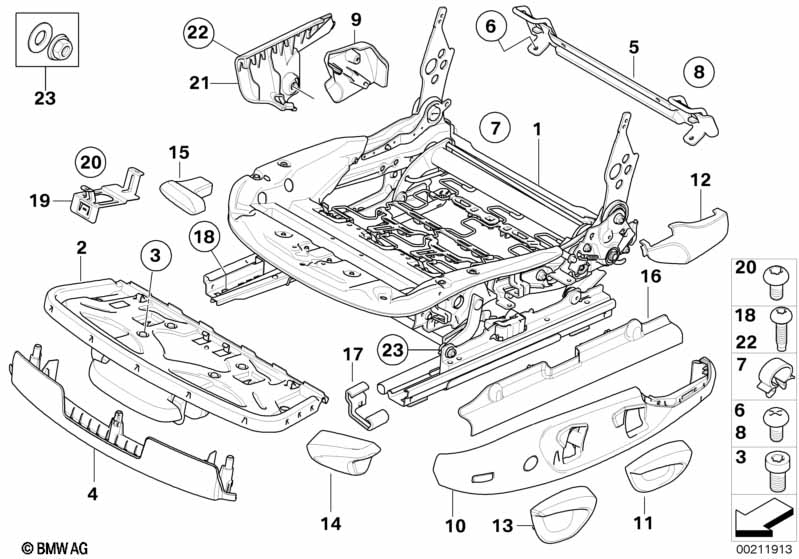

This Sedadlo př.vod.lišta sed.mech./jedn.díly technical drawing provides a detailed breakdown of the assembly for the 1 Series E87 LCI 118i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2011.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Sport.sedadlo |
S481A=Ne |
|||||||||
| 01 | Mechanika sedadla pravá | 1 | 52107118428 | UKONČENO | Shop at ECS Tuning | |||||
| Pro vozidla s Sport.sedadlo Pozor: Při reklamaci hlučnosti Proveďte prosím testovací modul mechaniky sedadla a případně použijte sadu na opravu s číslem 52 10 7 245 949. Proveďte prosím testovací modul mechaniky sedadla a případně použijte sadu na opravu s číslem 52 10 7 245 949. Proveďte prosím testovací modul mechaniky sedadla a případně použijte sadu na opravu s číslem 52 10 7 245 949. |
S481A=Ne |
|||||||||
| 01 | Mechanika sedadla levá | 1 | 52107118423 | $419.57 | Shop at ECS Tuning | |||||
| Pro vozidla s Sport.sedadlo |
S481A=Ano |
|||||||||
| 01 | Mechanika sedadla pravá | 1 | 52107139026 | $419.57 | Shop at ECS Tuning | |||||
| Pro vozidla s Sport.sedadlo Pozor: Při reklamaci hlučnosti Proveďte prosím testovací modul mechaniky sedadla a případně použijte sadu na opravu s číslem 52 10 7 245 949. Proveďte prosím testovací modul mechaniky sedadla a případně použijte sadu na opravu s číslem 52 10 7 245 949. Proveďte prosím testovací modul mechaniky sedadla a případně použijte sadu na opravu s číslem 52 10 7 245 949. |
S481A=Ano |
|||||||||
| 01 | Mechanika sedadla levá | 1 | 52107139025 | $419.57 | Shop at ECS Tuning | |||||
| Pro vozidla s Sport.sedadlo |
S481A=Ano |
|||||||||
| 02 | Držák uložení horního ramena | 2 | 52107161311 | $55.77 | Shop at ECS Tuning | |||||
| 03 | Šroub s válcovou hlavou s nástavcem | M5 | 4 | 07147154925 | $0.53 | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network“/alaska-grau |
AUA6=Ano |
|||||||||
| 04 | Clona sedadlo levá | NAUTILUSGRAU | 1 | 52106958661 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Clona sedadlo pravá | NAUTILUSGRAU | 1 | 52106958662 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Elektra“/alaska-grau nebo Kůže „Boston“/alaska-grau |
EAAL=Ano LWAL=Ano |
|||||||||
| 04 | Clona sedadlo levá | ALASKAGRAU | 1 | 52109129313 | $6.62 | Shop at ECS Tuning | ||||
| 04 | Clona sedadlo pravá | ALASKAGRAU | 1 | 52109129314 | $6.62 | Shop at ECS Tuning | ||||
| Pro vozidla s Látka/kůže 'Pearlpoint/béžová/lemon' nebo Kůže „Boston“/béžová |
FHF6=Ano LWA5=Ano |
|||||||||
| 04 | Clona sedadlo levá | BEIGE | 1 | 52106958663 | $6.62 | Shop at ECS Tuning | ||||
| 04 | Clona sedadlo pravá | BEIGE | 1 | 52106958664 | $6.62 | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network“/antracit nebo Látka „Network“/monaco-blau nebo Látka „Network/magma-braun“ nebo Látka „Network“/cranberry-rot nebo Látka „Elektra“/antracit nebo Látka/kůže 'Pearlpoint/antracit' nebo Látka/kůže 'Pearlpoint/magma' nebo Látka/kůže 'Pearlpoint/orange' nebo Látka/Sensatec 'Flashpoint/černá/modrá' nebo Látka/Sensatec 'Flashpoint/černá' nebo Kůže „Boston“/lemon nebo Kůže „Boston/terra“ nebo Kůže "Boston/černá/modrá" nebo Kůže „Boston“/černá |
AUAT=Ano AUD9=Ano AUDR=Ano AUF8=Ano EAAT=Ano FHAT=Ano FHDR=Ano FHF5=Ano GCNL=Ano GCSW=Ano LWB7=Ano LWB8=Ano LWNL=Ano LWSW=Ano |
|||||||||
| 04 | Clona sedadlo levá | SCHWARZ | 1 | 52106958659 | $6.62 | Shop at ECS Tuning | ||||
| 04 | Clona sedadlo pravá | SCHWARZ | 1 | 52106958660 | $6.62 | Shop at ECS Tuning | ||||
| 05 | Držák Isofix | 1 | 52107129838 | $24.73 | Shop at ECS Tuning | |||||
| 06 | Šroub s čočkovitou hlavou | M6X12 | 2 | 07147144879 | $0.65 | Shop at ECS Tuning | ||||
| 07 | Kabelové držáky | D=12,8MM | 2 | 61131267476 | $0.42 | Shop at ECS Tuning | ||||
| 08 | Šroub s čočkovitou hlavou | M5X8 | 2 | 07147144880 | $0.96 | Shop at ECS Tuning | ||||
| Pro vozidla s alaska-grey |
AL=Ano |
|||||||||
| 09 | Clona sedadlo vnitřní levá | ALSAKAGRAU | 1 | 52109131447 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Clona sedadlo vnitřní pravá | ALSAKAGRAU | 1 | 52109131448 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Látka/kůže 'Pearlpoint/béžová/lemon' nebo Kůže „Boston“/béžová nebo Kůže „Boston“/béžová |
FHF6=Ano LHC2=Ano LWA5=Ano |
|||||||||
| 09 | Clona sedadlo vnitřní levá | BEIGE | 1 | 52107140465 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Clona sedadlo vnitřní pravá | BEIGE | 1 | 52107140466 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network“/antracit nebo Látka „Network“/monaco-blau nebo Látka „Network/magma-braun“ nebo Látka „Network“/cranberry-rot nebo Látka „Elektra“/antracit nebo Látka/kůže 'Pearlpoint/antracit' nebo Látka/kůže 'Pearlpoint/magma' nebo Látka/kůže 'Pearlpoint/orange' nebo Látka/Sensatec 'Flashpoint/černá/modrá' nebo Látka/Sensatec 'Flashpoint/černá' nebo Kůže „Boston“/lemon nebo Kůže „Boston/terra“ nebo Kůže "Boston/černá/modrá" nebo Kůže „Boston“/černá |
AUAT=Ano AUD9=Ano AUDR=Ano AUF8=Ano EAAT=Ano FHAT=Ano FHDR=Ano FHF5=Ano GCNL=Ano GCSW=Ano LWB7=Ano LWB8=Ano LWNL=Ano LWSW=Ano |
|||||||||
| 09 | Clona sedadlo vnitřní levá | SCHWARZ | 1 | 52107118479 | $3.25 | Shop at ECS Tuning | ||||
| 09 | Clona sedadlo vnitřní pravá | SCHWARZ | 1 | 52107118480 | $3.25 | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network“/alaska-grau vhodné pro vozidla s Seřizování výšky sedadla |
AUA6=Ano |
|||||||||
| 10 | Clona sedadlo vnější pravá | NAUTILUSGRAU | 1 | 52107140476 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network“/alaska-grau vhodné pro vozidla bez Seřizování výšky sedadla |
AUA6=Ano |
|||||||||
| 10 | Clona sedadlo vnější levá | NAUTILUSGRAU | 1 | 52107140467 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Elektra“/alaska-grau nebo Kůže „Boston“/alaska-grau vhodné pro vozidla s Seřizování výšky sedadla |
EAAL=Ano LWAL=Ano |
|||||||||
| 10 | Clona sedadlo vnější levá | ALASKAGRAU | 1 | 52109131451 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Clona sedadlo vnější pravá | ALASKAGRAU | 1 | 52109131452 | Shop at ECS Tuning | |||||
| Pro vozidla s Látka/kůže 'Pearlpoint/béžová/lemon' nebo Kůže „Boston“/béžová vhodné pro vozidla bez Seřizování výšky sedadla |
FHF6=Ano LWA5=Ano |
|||||||||
| 10 | Clona sedadlo vnější levá | BEIGE | 1 | 52107140469 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Clona sedadlo vnější pravá | BEIGE | 1 | 52107140470 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Látka/kůže 'Pearlpoint/béžová/lemon' nebo Kůže „Boston“/béžová nebo Kůže „Boston“/béžová vhodné pro vozidla s Seřizování výšky sedadla |
FHF6=Ano LHC2=Ano LWA5=Ano |
|||||||||
| 10 | Clona sedadlo vnější levá | BEIGE | 1 | 52107140477 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Clona sedadlo vnější pravá | BEIGE | 1 | 52107140478 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Moiré/alaska-grau“ nebo Látka „Motion/Sensatec/alaska-grau“ nebo Látka „Network“/alaska-grau nebo Kůže „Boston“/alaska-grau vhodné pro vozidla s Seřizování výšky sedadla |
AFA6=Ano AGA1=Ano AUA6=Ano LHA1=Ano |
|||||||||
| 10 | Clona sedadlo vnější levá | NAUTILUSGRAU | 1 | 52107140475 | Shop at ECS Tuning | |||||
| Pro vozidla s Látka „Moiré/alaska-grau“ nebo Látka „Motion/Sensatec/alaska-grau“ nebo Látka „Network“/alaska-grau nebo Kůže „Boston“/alaska-grau vhodné pro vozidla bez Seřizování výšky sedadla |
AFA6=Ano AGA1=Ano AUA6=Ano LHA1=Ano |
|||||||||
| 10 | Clona sedadlo vnější pravá | NAUTILUSGRAU | 1 | 52107140468 | Shop at ECS Tuning | |||||
| Pro vozidla s Látka „Network“/antracit nebo Látka „Network“/monaco-blau nebo Látka „Network/magma-braun“ nebo Látka „Network“/cranberry-rot nebo Látka „Elektra“/antracit nebo Látka/kůže 'Pearlpoint/antracit' nebo Látka/kůže 'Pearlpoint/magma' nebo Látka/kůže 'Pearlpoint/orange' nebo Látka/Sensatec 'Flashpoint/černá/modrá' nebo Látka/Sensatec 'Flashpoint/černá' nebo Kůže „Boston“/lemon nebo Kůže „Boston/terra“ nebo Kůže "Boston/černá/modrá" nebo Kůže „Boston“/černá vhodné pro vozidla s Seřizování výšky sedadla |
AUAT=Ano AUD9=Ano AUDR=Ano AUF8=Ano EAAT=Ano FHAT=Ano FHDR=Ano FHF5=Ano GCNL=Ano GCSW=Ano LWB7=Ano LWB8=Ano LWNL=Ano LWSW=Ano |
|||||||||
| 10 | Clona sedadlo vnější pravá | SCHWARZ | 1 | 52107118484 | $12.81 | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Network“/antracit nebo Látka „Network“/monaco-blau nebo Látka „Network/magma-braun“ nebo Látka „Network“/cranberry-rot nebo Látka „Elektra“/antracit nebo Látka/kůže 'Pearlpoint/antracit' nebo Látka/kůže 'Pearlpoint/magma' nebo Látka/kůže 'Pearlpoint/orange' nebo Látka/Sensatec 'Flashpoint/černá/modrá' nebo Látka/Sensatec 'Flashpoint/černá' nebo Kůže „Boston“/lemon nebo Kůže „Boston/terra“ nebo Kůže "Boston/černá/modrá" nebo Kůže „Boston“/černá vhodné pro vozidla bez Seřizování výšky sedadla |
AUAT=Ano AUD9=Ano AUDR=Ano AUF8=Ano EAAT=Ano FHAT=Ano FHDR=Ano FHF5=Ano GCNL=Ano GCSW=Ano LWB7=Ano LWB8=Ano LWNL=Ano LWSW=Ano |
|||||||||
| 10 | Clona sedadlo vnější pravá | SCHWARZ | 1 | 52107118488 | Shop at ECS Tuning | |||||
| Pro vozidla s Látka „Moiré/antracit“ nebo Látka „Network“/antracit nebo Látka „Network“/monaco-blau nebo Látka „Network/magma-braun“ nebo Látka „Network“/cranberry-rot nebo Látka „Elektra“/antracit nebo Látka/kůže 'Pearlpoint/antracit' nebo Látka/kůže 'Pearlpoint/magma' nebo Látka/kůže 'Pearlpoint/orange' nebo Látka/Sensatec 'Flashpoint/černá/modrá' nebo Látka/Sensatec 'Flashpoint/černá' nebo Kůže „Boston“/lemon nebo Kůže „Boston/terra“ nebo Kůže "Boston/černá/modrá" nebo Kůže „Boston“/černá vhodné pro vozidla s Seřizování výšky sedadla |
AFAT=Ano AUAT=Ano AUD9=Ano AUDR=Ano AUF8=Ano EAAT=Ano FHAT=Ano FHDR=Ano FHF5=Ano GCNL=Ano GCSW=Ano LWB7=Ano LWB8=Ano LWNL=Ano LWSW=Ano |
|||||||||
| 10 | Clona sedadlo vnější levá | SCHWARZ | 1 | 52107118483 | $12.81 | Shop at ECS Tuning | ||||
| Pro vozidla s Látka „Moiré/antracit“ nebo Látka „Network“/antracit nebo Látka „Network“/monaco-blau nebo Látka „Network/magma-braun“ nebo Látka „Network“/cranberry-rot nebo Látka „Elektra“/antracit nebo Látka/kůže 'Pearlpoint/antracit' nebo Látka/kůže 'Pearlpoint/magma' nebo Látka/kůže 'Pearlpoint/orange' nebo Látka/Sensatec 'Flashpoint/černá/modrá' nebo Látka/Sensatec 'Flashpoint/černá' nebo Kůže „Boston“/lemon nebo Kůže „Boston/terra“ nebo Kůže "Boston/černá/modrá" nebo Kůže „Boston“/černá vhodné pro vozidla bez Seřizování výšky sedadla |
AFAT=Ano AUAT=Ano AUD9=Ano AUDR=Ano AUF8=Ano EAAT=Ano FHAT=Ano FHDR=Ano FHF5=Ano GCNL=Ano GCSW=Ano LWB7=Ano LWB8=Ano LWNL=Ano LWSW=Ano |
|||||||||
| 10 | Clona sedadlo vnější levá | SCHWARZ | 1 | 52107118487 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Páka levá | 1 | 52107118441 | $7.46 | Shop at ECS Tuning | |||||
| 11 | Páka pravá | 1 | 52107118442 | $7.46 | Shop at ECS Tuning | |||||
| Pro vozidla s Látka „Elektra“/alaska-grau nebo Kůže „Boston“/alaska-grau |
EAAL=Ano LWAL=Ano |
|||||||||
| 12 | Clona koncový závěs pásu levý | ALASKAGRAU | 1 | 03/2007 | 52109131509 | Shop at ECS Tuning | ||||
| 12 | Clona koncový závěs pásu pravý | ALASKAGRAU | 1 | 03/2007 | 52109131510 | Shop at ECS Tuning | ||||
| Pro vozidla s Látka/kůže 'Pearlpoint/béžová/lemon' nebo Kůže „Boston“/béžová |
FHF6=Ano LWA5=Ano |
|||||||||
| 12 | Clona koncový závěs pásu levý | BEIGE | 1 | 52107140511 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Clona koncový závěs pásu pravý | BEIGE | 1 | 52107140512 | Shop at ECS Tuning | |||||
| Pro vozidla s Látka „Moiré/antracit“ nebo Látka „Network“/antracit nebo Látka „Network“/monaco-blau nebo Látka „Network/magma-braun“ nebo Látka „Network“/cranberry-rot nebo Látka „Elektra“/antracit nebo Látka/kůže 'Pearlpoint/antracit' nebo Látka/kůže 'Pearlpoint/magma' nebo Látka/kůže 'Pearlpoint/orange' nebo Látka/Sensatec 'Flashpoint/černá/modrá' nebo Látka/Sensatec 'Flashpoint/černá' nebo Kůže „Boston“/lemon nebo Kůže „Boston/terra“ nebo Kůže "Boston/černá/modrá" nebo Kůže „Boston“/černá |
AFAT=Ano AUAT=Ano AUD9=Ano AUDR=Ano AUF8=Ano EAAT=Ano FHAT=Ano FHDR=Ano FHF5=Ano GCNL=Ano GCSW=Ano LWB7=Ano LWB8=Ano LWNL=Ano LWSW=Ano |
|||||||||
| 12 | Clona koncový závěs pásu levý | SCHWARZ | 1 | 52107140507 | $3.88 | Shop at ECS Tuning | ||||
| 12 | Clona koncový závěs pásu pravý | SCHWARZ | 1 | 52107140508 | $3.88 | Shop at ECS Tuning | ||||
| 13 | Páka levá | 1 | 52107118439 | $7.54 | Shop at ECS Tuning | |||||
| 13 | Páka pravá | 1 | 52107118440 | $7.54 | Shop at ECS Tuning | |||||
| 14 | Páka levá | 1 | 52107139035 | $6.29 | Shop at ECS Tuning | |||||
| 14 | Páka pravá | 1 | 52107139036 | $6.29 | Shop at ECS Tuning | |||||
| 15 | Páka levá | 1 | 52107118443 | $6.29 | Shop at ECS Tuning | |||||
| 15 | Páka pravá | 1 | 52107118444 | $6.29 | Shop at ECS Tuning | |||||
| 16 | Clona vodicí lišta sedadla levá | 1 | 52107118489 | $3.25 | Shop at ECS Tuning | |||||
| 16 | Clona vodicí lišta sedadla pravá | 1 | 52107118490 | $3.25 | Shop at ECS Tuning | |||||
| vhodné jen pro vodicí lišta sedadla přední levý/zadní pravý |
||||||||||
| 17 | Odnímatelný kryt skořepina sedadla | SCHWARZ | 2 | 52109110104 | $0.66 | Shop at ECS Tuning | ||||
| vhodné jen pro vodicí lišta sedadla přední pravý/zadní levý |
||||||||||
| 17 | Odnímatelný kryt skořepina sedadla | SCHWARZ | 2 | 52109110103 | $0.66 | Shop at ECS Tuning | ||||
| 18 | Šroub s čočkovitou hlavou | M10X37 | 4 | 07149156953 | $1.36 | Shop at ECS Tuning | ||||
| 19 | Držák řídicí jednotka | 2 | 52107140863 | $17.57 | Shop at ECS Tuning | |||||
| 20 | Šroub s čočkovitou hlavou | M4X8 | 4 | 07147148547 | $0.25 | Shop at ECS Tuning | ||||
| 21 | Clona clona zámku pásu levá | SCHWARZ | 1 | 52107160593 | $3.25 | Shop at ECS Tuning | ||||
| 21 | Clona clona zámku pásu pravá | SCHWARZ | 1 | 52107160594 | $3.25 | Shop at ECS Tuning | ||||
| 22 | Šroub s čočkovitou hlavou | M5X10 | 2 | 07146956577 | $0.25 | Shop at ECS Tuning | ||||
| 23 | Sada náhradních dílů | 1 | 52107245949 | $12.32 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
