Sedadlo přední rám sedadla elektrické for BMW 4 Series G23 Cabrio 430i (2020)

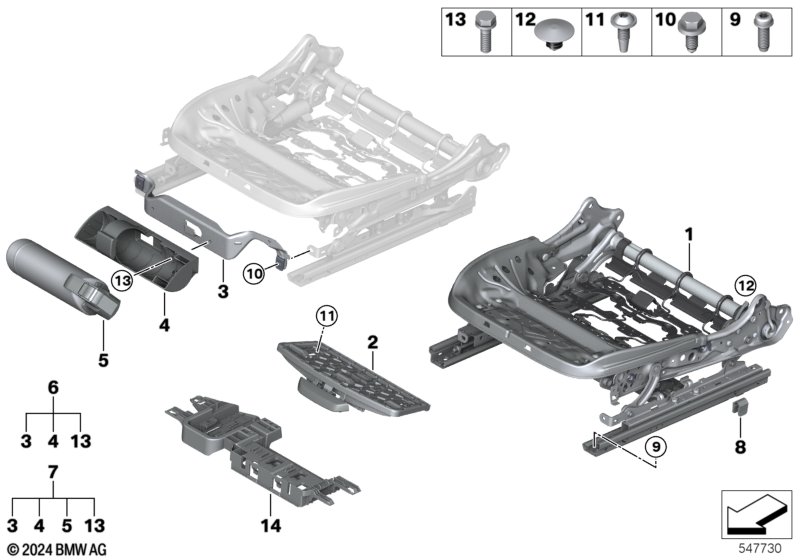

This Sedadlo přední rám sedadla elektrické technical drawing provides a detailed breakdown of the assembly for the 4 Series G23 Cabrio 430i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2020.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Rám sedadla elektrický levý | 1 | 52109108133 | NoS | Shop at ECS Tuning | |||||
| 01 | Rám sedadla elektrický pravý | 1 | 52109108134 | NoS | Shop at ECS Tuning | |||||
| 02 | Držák uložení horního ramena | 2 | 52107414576 | Shop at ECS Tuning | ||||||
| 03 | Držák hasicí přístroj | 1 | 52109484098 | NoS | Shop at ECS Tuning | |||||
| 04 | Uchycení hasicího přístroje | 1 | 52109496759 | Shop at ECS Tuning | ||||||
| 05 | Hasicí přístroj | 1 | 52109496756 | NoS | Shop at ECS Tuning | |||||
| 08 | Omezení přestavovací dráhy | 15MM | 4 | 52107488987 | NoS | Shop at ECS Tuning | ||||
| 09 | Šroub s válcovou hlavou | M10X28 | 8 | 07149321690 | Shop at ECS Tuning | |||||
| 10 | Šestihranný šroub s podložkou | M8X18 | 2 | 07147279964 | Shop at ECS Tuning | |||||
| 11 | Šroub s čočkovou hlavou s nákružkem | M5X16MM | 4 | 07149158182 | $0.25 | Shop at ECS Tuning | ||||
| 12 | zátka černá | D=6,35MM | 6 | 51488114499 | $0.56 | Shop at ECS Tuning | ||||
| Pro vozidla s Hasicí přístroj a řízení Indonézie |
S421A=Ano S8LKA=Ano |
|||||||||
| 13 | Šestihranný šroub s podložkou | M6X20 | 2 | 07119904527 | $0.44 | Shop at ECS Tuning | ||||
| 14 | Držák řídicí jednotky vyhř. sed. vlevo | 1 | 52105A67975 | NoS | Shop at ECS Tuning | |||||
| 14 | Držák řídicí jednotky vyhř.sed.vprav. | 1 | 52105A67976 | NoS | Shop at ECS Tuning | |||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
