Skládací střecha ruční/el.mech. poloaut. for BMW 3 Series E36 320i (1999)

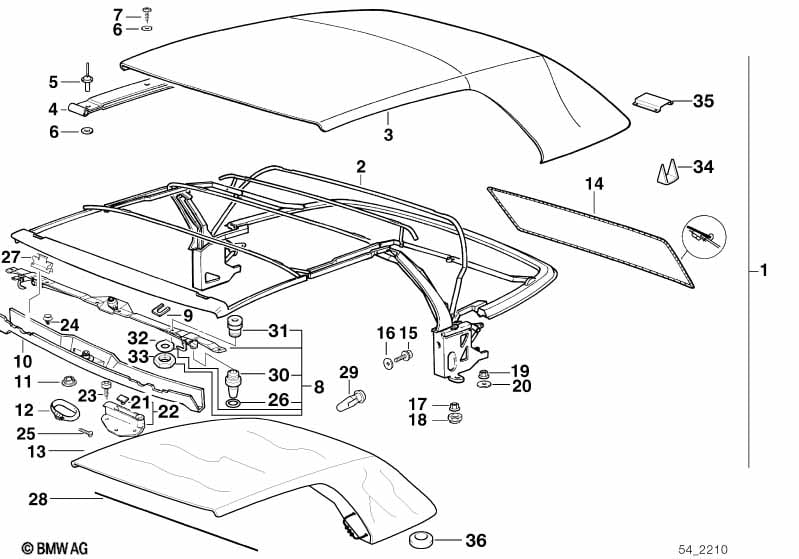

This Skládací střecha ruční/el.mech. poloaut. technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 320i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1999.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Mikrospínač viz HG61 vhodné jen pro ruční skládací střechu nebo S398A skl.střecha el.mech.poloaut. |
|||||||||
| 01 | Skládací střecha ruční | SCHWARZ | 1 | 54318215971 | $5788.50 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Skládací střecha ruční | DUNKELGRAU | 1 | 54318215972 | $5434.81 | UKONČENO, +core | Shop at ECS Tuning | |||
| 01 | Skládací střecha ruční | KLASSISCHROT | 1 | 54318215973 | $5676.36 | UKONČENO, +core | Shop at ECS Tuning | |||
| 01 | Skládací střecha ruční | DUNKELBLAU | 1 | 54318215974 | $5788.50 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Skládací střecha ruční | DUNKELGRUEN | 1 | 54318215975 | $5788.50 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Skládací střecha ruční | TUERKIS | 1 | 54318215976 | $5434.81 | UKONČENO, +core | Shop at ECS Tuning | |||
| 01 | Skládací střecha ruční | MAGENTA | 1 | 54318215977 | $5676.36 | UKONČENO, +core | Shop at ECS Tuning | |||
| Pro vozidla s Skládací střecha el.mech. poloautomat. |
S398A=Ano |
|||||||||
| 01 | Skládací střecha el.mech. poloautomat. | SCHWARZ | 1 | 54348215978 | $6064.56 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Skládací střecha el.mech. poloautomat. | DUNKELGRAU | 1 | 54348215979 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Skládací střecha el.mech. poloautomat. | KLASSISCHROT | 1 | 54348215980 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Skládací střecha el.mech. poloautomat. | DUNKELBLAU | 1 | 54348215981 | $6064.56 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Skládací střecha el.mech. poloautomat. | DUNKELGRUEN | 1 | 54348215982 | $6064.56 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Skládací střecha el.mech. poloautomat. | TUERKIS | 1 | 54348215983 | $5943.80 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Skládací střecha el.mech. poloautomat. | MAGENTA | 1 | 54348215984 | $2348.39 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Skládací střecha rám | 1 | 10/1995 | 54318215985 | $4112.46 | UKONČENO | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Opr.sada napín. lano na strop sloupek C | SCHWARZ | 2 | 10/1995 | 54318189989 | $56.70 | Shop at ECS Tuning | |||
| Pro vozidla s El.mech. skládací střecha poloautomat. |
=Ano |
|||||||||
| 02 | Skládací střecha rám | 1 | 10/1995 | 54348215986 | $2751.92 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Opr.sada napín. lano na strop sloupek C | SCHWARZ | 2 | 10/1995 | 54318189989 | $56.70 | Shop at ECS Tuning | |||
| 03 | Potah skládací střecha | SCHWARZ | 1 | 10/1995 | 54318215964 | $2527.63 | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| 03 | Potah skládací střecha | DUNKELGRAU | 1 | 10/1995 | 54318215965 | $1803.00 | UKONČENO | Shop at ECS Tuning | ||
| pouze společně s | ||||||||||
| 03 | Potah skládací střecha | KLASSISCHROT | 1 | 10/1995 | 54318215966 | $2208.44 | UKONČENO | Shop at ECS Tuning | ||
| pouze společně s | ||||||||||
| 03 | Potah skládací střecha | DUNKELBLAU | 1 | 10/1995 | 54318215967 | $2208.44 | UKONČENO | Shop at ECS Tuning | ||
| pouze společně s | ||||||||||
| 03 | Potah skládací střecha | DUNKELGRUEN | 1 | 10/1995 | 54318215968 | $2208.44 | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| 03 | Potah skládací střecha | TUERKIS | 1 | 10/1995 | 54318215969 | UKONČENO | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Opr.sada napín. lano na strop sloupek C | SCHWARZ | 2 | 10/1995 | 54318189989 | $56.70 | Shop at ECS Tuning | |||
| 03 | Potah skládací střecha | MAGENTA | 1 | 10/1995 | 54318217424 | $2165.30 | UKONČENO | Shop at ECS Tuning | ||
| pouze společně s | ||||||||||
| -- | Opr.sada napín. lano na strop sloupek C | SCHWARZ | 2 | 10/1995 | 54318189989 | $56.70 | Shop at ECS Tuning | |||
| 04 | Napínací pásy | 1 | 54348225189 | $345.97 | Shop at ECS Tuning | |||||
| 05 | Slepý nýt | X | 54311972216 | $1.74 | Shop at ECS Tuning | |||||
| 06 | Podložka | 3,7 | X | 07119936410 | $0.40 | Shop at ECS Tuning | ||||
| 07 | Samořezný šroub s čočkovou hlavou | ST3,5X6,5 | X | 07119907774 | $0.09 | Shop at ECS Tuning | ||||
| 08 | Uzavírací víko skládací střecha | 1 | 54218163657 | $281.49 | Shop at ECS Tuning | |||||
| 09 | Distanční vložka | 1 | 54218169848 | $0.44 | Shop at ECS Tuning | |||||
| 10 | Clona | 1 | 12/1996 | 54318169870 | $191.55 | Shop at ECS Tuning | ||||
| 11 | Rozeta | 1 | 54318169849 | $2.74 | Shop at ECS Tuning | |||||
| 12 | Rukojeť | 1 | 54318163672 | $25.21 | Shop at ECS Tuning | |||||
| 13 | Stropní potah látka | ANTHRAZIT | 1 | 10/1995 | 54318226115 | $671.16 | Shop at ECS Tuning | |||
| 14 | Zadní sklo se zdrhovadlem | 1 | 54318207803 | $444.16 | Shop at ECS Tuning | |||||
| 15 | Šestihranný šroub s podložkou | M8X25-Z3-2 | 2 | 07119913711 | $2.09 | Shop at ECS Tuning | ||||
| 16 | Vymezovací podložka | 1.0MM | X | 54311932743 | $1.61 | Shop at ECS Tuning | ||||
| 17 | Matice s nákružkem | M8-8-SC-ZNNIV | 2 | 07119906089 | $0.32 | Shop at ECS Tuning | ||||
| 18 | Excentr | 2 | 51318174831 | $3.40 | Shop at ECS Tuning | |||||
| 19 | Šestihranná matice s podložkou | M8 | 2 | 51117070183 | $0.77 | Shop at ECS Tuning | ||||
| 20 | Vymezovací podložka | 1.0MM | X | 54311932743 | $1.61 | Shop at ECS Tuning | ||||
| 21 | Doraz | SCHWARZ | 2 | 54348174312 | $1.23 | Shop at ECS Tuning | ||||
| 22 | Základní deska levá | 1 | 12/1996 | 54318232851 | $36.10 | +core | Shop at ECS Tuning | |||
| 22 | Základní deska pravá | 1 | 12/1996 | 54318232852 | $36.10 | +core | Shop at ECS Tuning | |||
| 23 | Zápustný šroub Torx | ISA M6X15 | 6 | 07149165719 | $1.05 | Shop at ECS Tuning | ||||
| 24 | Úchytka černá | 2 | 51498123832 | $0.29 | Shop at ECS Tuning | |||||
| 25 | Šroub s válcovou hlavou | M4X27 | 1 | 54318183750 | $4.88 | Shop at ECS Tuning | ||||
| 26 | O-kroužek | 6X3 | 2 | 54128194678 | $1.09 | Shop at ECS Tuning | ||||
| 27 | Svorka | 4 | 54318203868 | $1.61 | Shop at ECS Tuning | |||||
| 28 | Drátěný třmen přední | L=1000MM | 1 | 54318203869 | $16.84 | Shop at ECS Tuning | ||||
| 29 | Šroub do plechu se zápustnou hlavou | ST4,8X13 SWH-ZN | 3 | 07119902248 | $0.11 | Shop at ECS Tuning | ||||
| 29 | Rozpěrný nýt | 3 | 54348118944 | $1.70 | Shop at ECS Tuning | |||||
| 30 | Středicí čep | M6 | 2 | 54318163671 | $61.93 | Shop at ECS Tuning | ||||
| 31 | Seřizovací šroub | M10X10 | 2 | 54318186090 | $9.37 | Shop at ECS Tuning | ||||
| 32 | Seřizovací podložka | 2 | 54318169844 | $1.12 | Shop at ECS Tuning | |||||
| 33 | Stavěcí matice | M10 | 2 | 54318169845 | $1.89 | Shop at ECS Tuning | ||||
| 34 | Svorka zip zadní sklo | 1 | 54318134598 | $2.40 | Shop at ECS Tuning | |||||
| 35 | Deska zip zadní sklo | 1 | 54318134599 | $2.40 | Shop at ECS Tuning | |||||
| 36 | Oko | X | 54318235252 | $2.42 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
