Skládací střecha montážní díly for BMW MINI Cabrio R52 Cooper (2002)

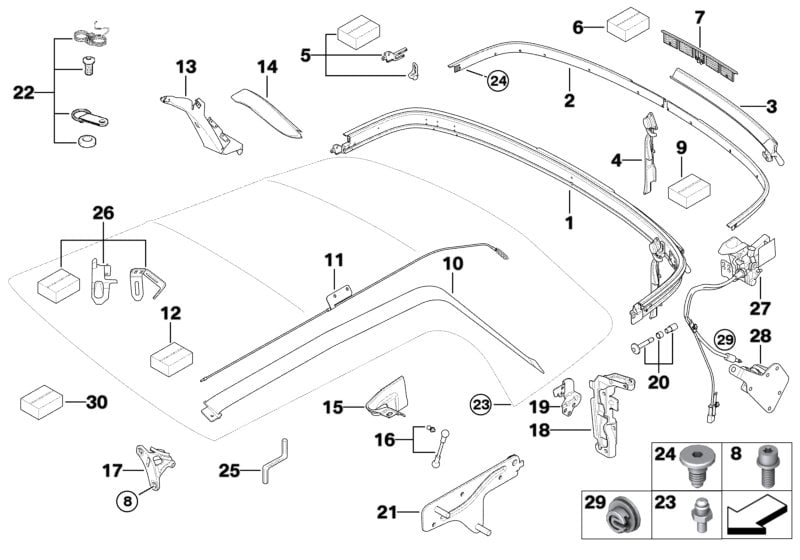

This Skládací střecha montážní díly technical drawing provides a detailed breakdown of the assembly for the MINI Cabrio R52 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2002.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Upínací třmen | 1 | 04/2005 | 54347079873 | $554.95 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Ozdobná lišta levá | 1 | 51137123437 | $115.34 | Shop at ECS Tuning | |||||
| 02 | Ozdobná lišta pravá | 1 | 51137123438 | $115.34 | Shop at ECS Tuning | |||||
| 03 | Těsnění | 1 | 04/2005 | 54347121568 | $116.81 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Uzavírací víko levé | 1 | 54347162751 | $122.43 | Shop at ECS Tuning | |||||
| 04 | Uzavírací víko pravé | 1 | 54347162752 | $122.43 | Shop at ECS Tuning | |||||
| 05 | Upevňovací sada kloub | 1 | 54347162753 | $37.07 | Shop at ECS Tuning | |||||
| 06 | Upevňovací sada ozdobná lišta | 1 | 54347162754 | $18.46 | Shop at ECS Tuning | |||||
| 07 | Třetí brzdové světlo červené | 1 | 63256961016 | $99.25 | Shop at ECS Tuning | |||||
| 08 | Isa-šroub | M6X16-Z1 | 1 | 07129902330 | $0.60 | Shop at ECS Tuning | ||||
| 09 | Upevňovací sada třmen | 1 | 54347162755 | $18.47 | Shop at ECS Tuning | |||||
| 10 | Napínací pás levý | 1 | 54347079875 | $47.10 | Shop at ECS Tuning | |||||
| 10 | Napínací pás pravý | 1 | 54347079876 | $47.10 | Shop at ECS Tuning | |||||
| 11 | Napínací lano levé | 1 | 54347079877 | $48.13 | Shop at ECS Tuning | |||||
| 11 | Napínací lano pravé | 1 | 54347079878 | $48.13 | Shop at ECS Tuning | |||||
| 12 | Upevňovací sada napínací pás | 1 | 54347162756 | $37.07 | Shop at ECS Tuning | |||||
| 13 | Clona látka zadní levá | 1 | 54347186191 | $182.72 | Shop at ECS Tuning | |||||
| 13 | Clona látka zadní pravá | 1 | 54347186192 | $182.72 | Shop at ECS Tuning | |||||
| 14 | Absorbér levý | 1 | 54347154509 | $29.70 | Shop at ECS Tuning | |||||
| 14 | Absorbér pravý | 1 | 54347154510 | $29.70 | Shop at ECS Tuning | |||||
| 15 | Kryt levý | 1 | 54347177401 | $18.27 | Shop at ECS Tuning | |||||
| 15 | Kryt pravý | 1 | 54347177402 | $18.27 | UKONČENO | Shop at ECS Tuning | ||||
| 16 | Upevňovací sada kulový čep | 1 | 54347154500 | $19.00 | Shop at ECS Tuning | |||||
| 17 | Základní deska levá | 1 | 54347079881 | $71.54 | Shop at ECS Tuning | |||||
| 17 | Základní deska pravá | 1 | 54347079882 | $71.54 | Shop at ECS Tuning | |||||
| 18 | Držák levý | 1 | 54347123635 | $26.56 | Shop at ECS Tuning | |||||
| 18 | Držák pravý | 1 | 54347123636 | $26.56 | Shop at ECS Tuning | |||||
| 19 | Držák levý | 1 | 54347123633 | $18.59 | Shop at ECS Tuning | |||||
| 19 | Držák pravý | 1 | 54347123634 | $18.59 | Shop at ECS Tuning | |||||
| 20 | Držák levý | 1 | 54347123635 | $26.56 | Shop at ECS Tuning | |||||
| 21 | Deska levá | 1 | 54347117213 | $8.68 | Shop at ECS Tuning | |||||
| 21 | Deska pravá | 1 | 54347117214 | $8.68 | Shop at ECS Tuning | |||||
| 22 | Napínací lanko stropnice | 2 | 54347178536 | $19.92 | Shop at ECS Tuning | |||||
| 23 | Čep potah skládací střechy | 2 | 54347149680 | $2.90 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Pojistka | B10-ZNS3 | 2 | 07129904567 | $0.40 | Shop at ECS Tuning | ||||
| 24 | Šroubový čep | M8X10,5X16,5 | 2 | 54347123637 | $1.98 | Shop at ECS Tuning | ||||
| 25 | Nouzové ovl. elekt. okno/posuvná střecha | 1 | 54127199322 | $9.78 | Shop at ECS Tuning | |||||
| 26 | Sada středění skládací střecha | 1 | 54347184988 | $33.38 | Shop at ECS Tuning | |||||
| 27 | Blokování | 1 | 54347170013 | $152.67 | Shop at ECS Tuning | |||||
| 28 | Pohon blokování | HINTEN | 1 | 67616977839 | $31.54 | Shop at ECS Tuning | ||||
| 29 | Svorka pro bovden | 1 | 67118361407 | $0.77 | Shop at ECS Tuning | |||||
| 30 | Distanční držák | 1 | 54347183399 | $29.25 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI Cabrio R52 Cooper Skládací střecha montážní díly?
- This technical diagram illustrates the Skládací střecha montážní díly within the Posuvná střecha / skládací střecha group for the MINI Cabrio R52 Cooper produced during 2002. It provides a detailed exploded view of the components, identifying key parts such as the Upínací třmen (Part #54347079873).
- Which models use the hardware listed in this Skládací střecha montážní díly?
- The hardware and components featured in the Skládací střecha montážní díly are specific to the MINI Cabrio R52 Cooper produced during 2002. These technical specifications ensure that parts like the Upínací třmen (54347079873) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Skládací střecha montážní díly assembly?
- Each item in the Skládací střecha montážní díly corresponds to the numbered list below the illustration. For the MINI Cabrio R52 Cooper, you can identify the Upínací třmen by locating its position on the schematic, which then links to the official BMW part number 54347079873 for the Posuvná střecha / skládací střecha section.
