Panoramatická střecha elektrická for BMW MINI Paceman R61 Cooper

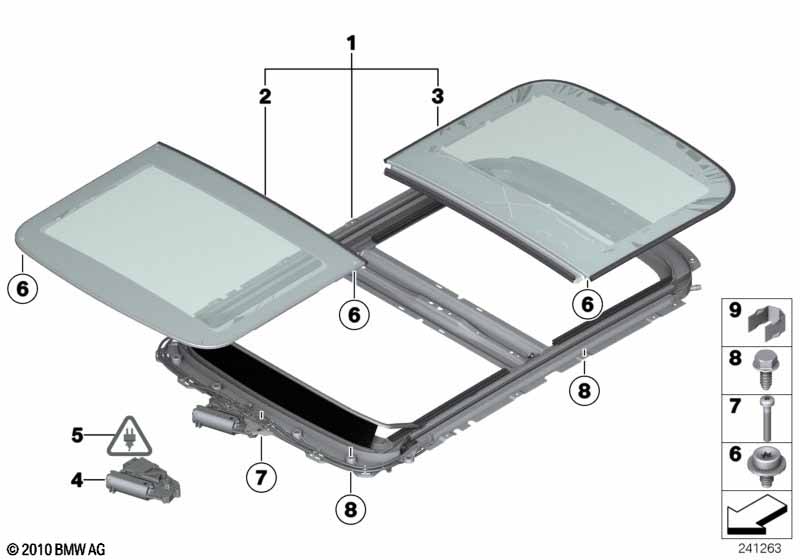

This Panoramatická střecha elektrická technical drawing provides a detailed breakdown of the assembly for the MINI Paceman R61 Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Panoramatická střecha | 1 | 54109809397 | Shop at ECS Tuning | ||||||
| 02 | Skleněné víko vpředu | 1 | 54109809398 | Shop at ECS Tuning | ||||||
| 03 | Skleněné víko vzadu | 1 | 54109809399 | Shop at ECS Tuning | ||||||
| 04 | Pohon posuvná střecha | 1 | 54103448675 | $316.19 | Shop at ECS Tuning | |||||
| 05 | Pouzdro zásuvky | 13 POL. | 1 | 61138369672 | $0.92 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt MQS | 0.2-0.35 MM²/SN | 1 | 61131383776 | $0.28 | Shop at ECS Tuning | ||||
| -- | Zdířkový kontakt MQS ELA | 0,5-0,75 MM² AG | 1 | 61136931880 | Shop at ECS Tuning | |||||
| -- | Zdířkový kontakt ELO- Power 2,8x 0,63 | 0,5-1,0 MM² | 1 | 61138364832 | $0.35 | Shop at ECS Tuning | ||||
| -- | Zdířkový kontakt ELO- Power 5,2 x 0,63 | 1,5-2,5 MM² SN | 1 | 61138364842 | $0.50 | Shop at ECS Tuning | ||||
| -- | Zdířkový kontakt ELO- Power 5,2 x 0,63 | 2,4- 4,0 MM? | 1 | 61138364844 | $0.50 | Shop at ECS Tuning | ||||
| -- | Odnímatelný kryt | 13 POL. | 1 | 61138369668 | $1.12 | Shop at ECS Tuning | ||||
| -- | Zdířkový kontakt ELO- Power 2,8x 0,63 | 0,35-0,5 MM² SN | 1 | 61138377162 | $0.35 | Shop at ECS Tuning | ||||
| 06 | Šroub Torx s podložkou | M5X11 Z2 | 10 | 51162756511 | $2.80 | Shop at ECS Tuning | ||||
| 07 | Šroub s čočkovitou hlavou | M5X30 | 3 | 54107198098 | $0.77 | Shop at ECS Tuning | ||||
| 08 | Šroub | M6X14 | 18 | 07146973023 | $0.36 | Shop at ECS Tuning | ||||
| 09 | Pojistný kroužek | 4 | 54137159197 | UKONČENO | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
