Skládací střecha těsnění for BMW 4 Series G23 Cabrio 420i (2024)

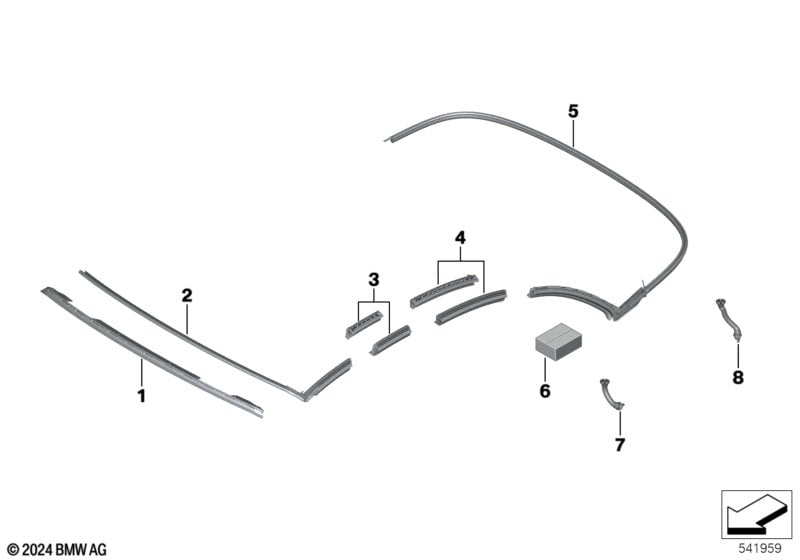

This Skládací střecha těsnění technical drawing provides a detailed breakdown of the assembly for the 4 Series G23 Cabrio 420i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2024.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Upevňovací lišta přední oblouk | 1 | 54345A05E02 | Shop at ECS Tuning | ||||||
| 02 | Sada těsnění přední obruč | 1 | 54345A05E01 | Shop at ECS Tuning | ||||||
| 03 | Opravná sada těsnění 2 | 1 | 54345A05E03 | Shop at ECS Tuning | ||||||
| 04 | Opravná sada těsnění 3 | 1 | 54345A05E04 | Shop at ECS Tuning | ||||||
| 05 | Opravná sada těsnění upínací třmen | 1 | 54345A05E05 | Shop at ECS Tuning | ||||||
| 06 | Upevňovací sada těsnění | 1 | 54345A05E06 | Shop at ECS Tuning | ||||||
| 07 | Odtoková hadice vody přední levá | 1 | 54348491751 | Shop at ECS Tuning | ||||||
| 07 | Odtoková hadice vody přední pravá | 1 | 54348491752 | Shop at ECS Tuning | ||||||
| 08 | Odtoková hadice vody zadní | 2 | 54348491753 | Shop at ECS Tuning |
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 4 Series G23 Cabrio 420i Skládací střecha těsnění?
- This technical diagram illustrates the Skládací střecha těsnění within the Posuvná střecha / skládací střecha group for the 4 Series G23 Cabrio 420i produced during 2024. It provides a detailed exploded view of the components, identifying key parts such as the Upevňovací lišta přední oblouk (Part #54345A05E02).
- Which models use the hardware listed in this Skládací střecha těsnění?
- The hardware and components featured in the Skládací střecha těsnění are specific to the 4 Series G23 Cabrio 420i produced during 2024. These technical specifications ensure that parts like the Upevňovací lišta přední oblouk (54345A05E02) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Skládací střecha těsnění assembly?
- Each item in the Skládací střecha těsnění corresponds to the numbered list below the illustration. For the 4 Series G23 Cabrio 420i, you can identify the Upevňovací lišta přední oblouk by locating its position on the schematic, which then links to the official BMW part number 54345A05E02 for the Posuvná střecha / skládací střecha section.
