Skládací střecha hydraulika for BMW 4 Series G23 Cabrio M440i (2024)

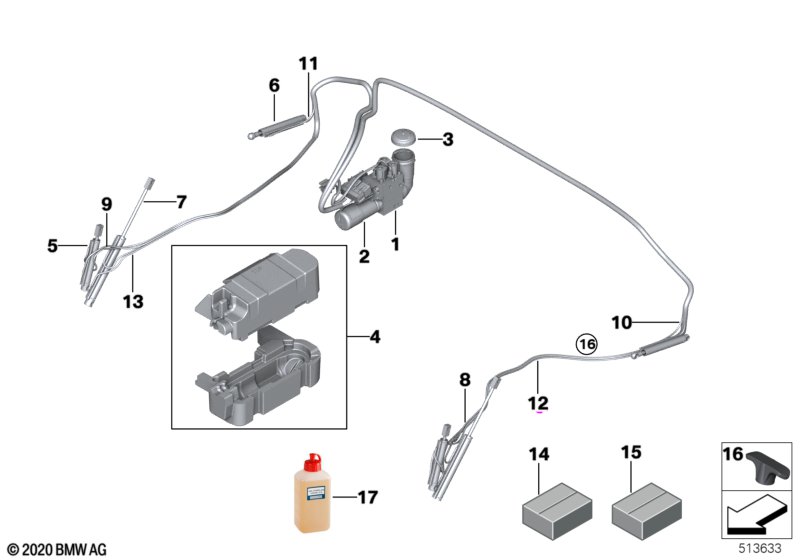

This Skládací střecha hydraulika technical drawing provides a detailed breakdown of the assembly for the 4 Series G23 Cabrio M440i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2024.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Hydraulické čerpadlo | 1 | 54345A05E18 | Shop at ECS Tuning | ||||||
| 02 | Motor hydraulického čerpadla | 1 | 54345A1B2D7 | Shop at ECS Tuning | ||||||
| 03 | Uzavírací víko | 1 | 54345A05E27 | Shop at ECS Tuning | ||||||
| 04 | Oprav.sada obložení hydraulika | 1 | 54345A06562 | Shop at ECS Tuning | ||||||
| 05 | Hydraulický válec střecha | 2 | 54345A05E15 | Shop at ECS Tuning | ||||||
| Hydraulický válec víka skládací střechy, vč. oleje a O-kroužku, použitelný vlevo/vpravo. |
||||||||||
| 06 | Hydraulický válec víko skládací střechy | 2 | 54345A05E16 | Shop at ECS Tuning | ||||||
| 07 | Hydraulický válec upínací třmen | 2 | 54345A05E17 | Shop at ECS Tuning | ||||||
| 08 | Hydraulické vedení střecha vlevo | SATZ | 1 | 54345A05E21 | Shop at ECS Tuning | |||||
| 09 | Hydraulické vedení střecha vpravo | SATZ | 1 | 54345A05E22 | Shop at ECS Tuning | |||||
| 10 | Hydraul.vedení víko sklád.střechy vlevo | SATZ | 1 | 54345A05E23 | Shop at ECS Tuning | |||||
| 11 | Hydr.vedení víko sklád.střechy vpravo | SATZ | 1 | 54345A05E24 | Shop at ECS Tuning | |||||
| 12 | Hydraulické vedení upínací třmen vlevo | SATZ | 1 | 54345A05E25 | Shop at ECS Tuning | |||||
| 13 | Hydraulické vedení upínací třmen vpravo | SATZ | 1 | 54345A05E26 | Shop at ECS Tuning | |||||
| 14 | Upevňovací sada hydraulika | 1 | 54345A05E19 | Shop at ECS Tuning | ||||||
| pouze společně s | ||||||||||
| -- | Oprav.sada upevňov.prvek hydraulika | 1 | 54345A05E14 | Shop at ECS Tuning | ||||||
| 15 | Oprav.sada upevňov.prvek hydraulika | 1 | 54345A05E14 | Shop at ECS Tuning | ||||||
| pouze společně s | ||||||||||
| -- | Upevňovací sada hydraulika | 1 | 54345A05E19 | Shop at ECS Tuning | ||||||
| 16 | Doraz | 2 | 54349479251 | Shop at ECS Tuning | ||||||
| 17 | Hydr. olej pro skládací střechu/záklopky | 250ML | 1 | 54340394395 | $32.62 | Shop at ECS Tuning | ||||
