Skládací střecha montážní díly for BMW 4 Series G23 Cabrio 420i (2024)

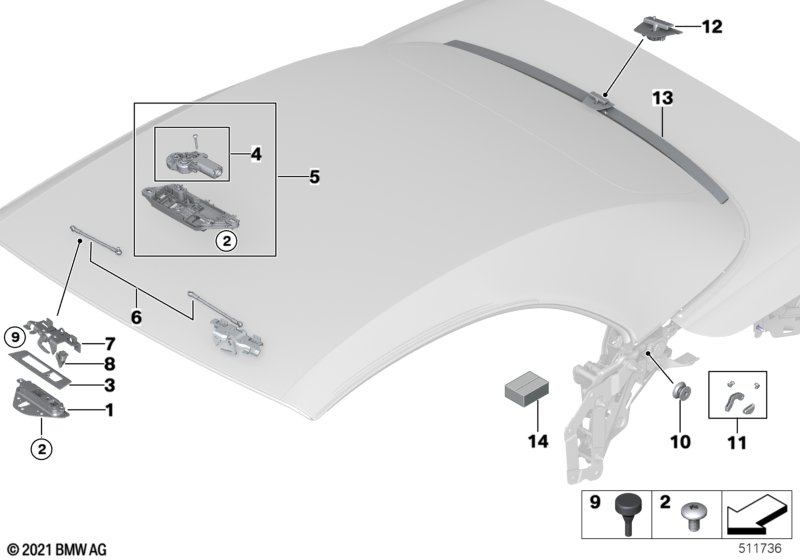

This Skládací střecha montážní díly technical drawing provides a detailed breakdown of the assembly for the 4 Series G23 Cabrio 420i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2024.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Základní deska levá | 1 | 54347496257 | Shop at ECS Tuning | ||||||
| 01 | Základní deska pravá | 1 | 54347496258 | Shop at ECS Tuning | ||||||
| 02 | Šroub Torx s podložkou | ISA M6X17 | 6 | 07147285473 | Shop at ECS Tuning | |||||
| 03 | Kryt základní desky vlevo | 1 | 54348491749 | Shop at ECS Tuning | ||||||
| 03 | Kryt základní desky vpravo | 1 | 54348491750 | Shop at ECS Tuning | ||||||
| 04 | Opravná sada motor zámku | 1 | 54345A05E07 | Shop at ECS Tuning | ||||||
| 05 | Opr.sada pohon zámku | 1 | 54345A05E08 | Shop at ECS Tuning | ||||||
| 06 | Opravná sada hnací tyč | 1 | 54345A05E10 | Shop at ECS Tuning | ||||||
| 07 | Opravná sada zámek vnější | 1 | 54345A05E09 | Shop at ECS Tuning | ||||||
| 08 | Opr.sada středicí prvek zámek | 1 | 54345A05E11 | Shop at ECS Tuning | ||||||
| 09 | Sada pryžový doraz | 1 | 54345A05E12 | Shop at ECS Tuning | ||||||
| 10 | Opr.sada středicí prvek kinematický box | 1 | 54345A05DE4 | Shop at ECS Tuning | ||||||
| 11 | Opravná sada dorazy vč.šroubů | 1 | 54345A05DE5 | Shop at ECS Tuning | ||||||
| 12 | Centrování kryt víka skládací střechy | 1 | 54345A05E36 | Shop at ECS Tuning | ||||||
| 13 | Tlumicí přidržov.prvek skládací střecha | 1 | 51179883711 | Shop at ECS Tuning | ||||||
| 14 | Opr.sada magnet | 1 | 54345A05DE7 | Shop at ECS Tuning |
