Kabelové svazky dveří for BMW 7 Series E38 728i (1998)

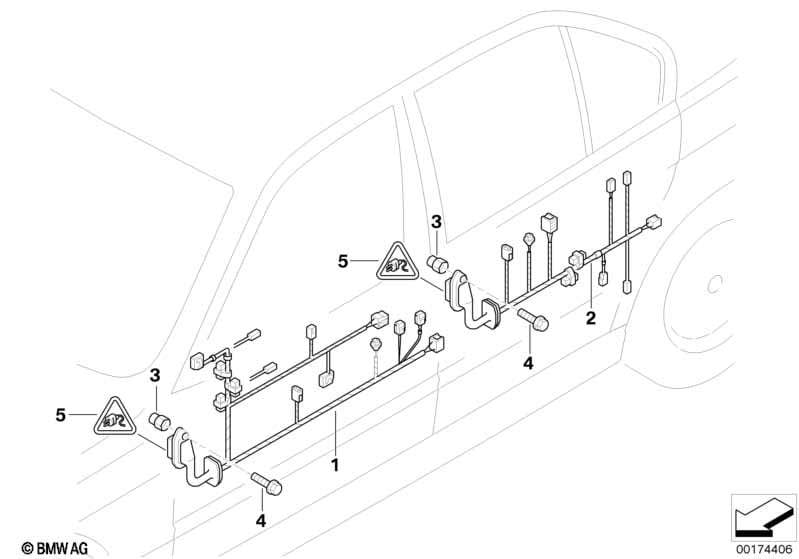

This Kabelové svazky dveří technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 728i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1998.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| vhodné jen pro Stereo systém | ||||||||||
| 01 | Kabelová sada strana řidiče | 1 | 09/1996 | 09/1998 | 61118374072 | $194.22 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Kabelová sada strana spolujezdce | 1 | 09/1996 | 09/1998 | 61128369278 | $142.23 | UKONČENO | Shop at ECS Tuning | ||
| pouze společně s | ||||||||||
| -- | Vedení adaptéru modul airbagu | 1 | 09/1996 | 09/1998 | 61128369387 | $26.92 | UKONČENO | Shop at ECS Tuning | ||
| vhodné jen pro Hi-Fi systém vhodné jen pro Top-Hi-Fi systém |
||||||||||
| 01 | Kabelová sada strana řidiče | 1 | 09/1996 | 09/1998 | 61128369277 | $194.22 | UKONČENO | Shop at ECS Tuning | ||
| pouze společně s | ||||||||||
| 01 | Kabelová sada strana spolujezdce | 1 | 09/1996 | 09/1998 | 61128369279 | $142.23 | UKONČENO | Shop at ECS Tuning | ||
| pouze společně s | ||||||||||
| -- | Vedení adaptéru modul airbagu | 1 | 09/1996 | 09/1998 | 61128369387 | $26.92 | UKONČENO | Shop at ECS Tuning | ||
| Pro vozidla s Paměť a Stereo systém |
=Ano =Ano |
|||||||||
| 01 | Kabelová sada strana spolujezdce | 1 | 09/1996 | 09/1998 | 61128369328 | $135.04 | UKONČENO | Shop at ECS Tuning | ||
| pouze společně s | ||||||||||
| -- | Vedení adaptéru modul airbagu | 1 | 09/1996 | 09/1998 | 61128369387 | $26.92 | UKONČENO | Shop at ECS Tuning | ||
| Pro vozidla s Hi-Fi systém nebo Top-HiFi systém vhodné jen pro paměť |
=Ano =Ano |
|||||||||
| 01 | Kabelová sada strana spolujezdce | 1 | 09/1996 | 09/1998 | 61128369329 | $142.23 | UKONČENO | Shop at ECS Tuning | ||
| pouze společně s | ||||||||||
| -- | Vedení adaptéru modul airbagu | 1 | 09/1996 | 09/1998 | 61128369387 | $26.92 | UKONČENO | Shop at ECS Tuning | ||
| 02 | Kabelová sada zadní | 1 | 09/1996 | 61128375423 | $110.78 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Matice slepého nýtu plochá hlava | M5 | 4 | 61136954561 | $0.63 | Shop at ECS Tuning | ||||
| 04 | Šestihranný šroub | 4 | 61136954557 | $0.79 | Shop at ECS Tuning | |||||
| 05 | Kolíkové těleso | 6 POL. | 4 | 61138352911 | $4.42 | UKONČENO | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Skříň konektoru | INTERNE NUMMER | 4 | 61131392611 | $0.65 | Shop at ECS Tuning | ||||
| -- | Odnímatelný kryt | 10 POL. SCHWARZ | 4 | 61131392620 | $0.95 | Shop at ECS Tuning | ||||
| -- | Skříň konektoru | 8 POL. | 4 | 61138352913 | UKONČENO | Shop at ECS Tuning | ||||
| -- | Odnímatelný kryt | 4 | 61138352916 | $0.90 | UKONČENO | Shop at ECS Tuning | ||||
| -- | Blokování | 4 | 61138352917 | $0.80 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series E38 728i Kabelové svazky dveří?
- This technical diagram illustrates the Kabelové svazky dveří within the Vozidlo elektrika group for the 7 Series E38 728i produced during 1998. It provides a detailed exploded view of the components, identifying key parts such as the Kabelová sada strana řidiče (Part #61118374072).
- Which models use the hardware listed in this Kabelové svazky dveří?
- The hardware and components featured in the Kabelové svazky dveří are specific to the 7 Series E38 728i produced during 1998. These technical specifications ensure that parts like the Kabelová sada strana řidiče (61118374072) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Kabelové svazky dveří assembly?
- Each item in the Kabelové svazky dveří corresponds to the numbered list below the illustration. For the 7 Series E38 728i, you can identify the Kabelová sada strana řidiče by locating its position on the schematic, which then links to the official BMW part number 61118374072 for the Vozidlo elektrika section.
