Různé dodatečné kabelové svazky for BMW R45-R65LS..78-85 R65 (1985)

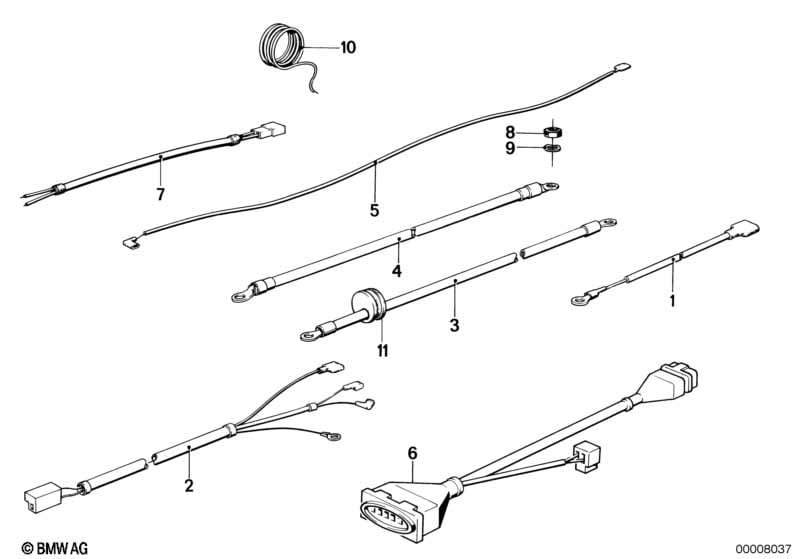

This Různé dodatečné kabelové svazky technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R65. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1985.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Kabel nabíjecí proud | 1 | 61121243224 | $30.62 | Shop at ECS Tuning | |||||
| 02 | Kabelová sada spínač převodovky | 1 | 61121243523 | $41.95 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Kabel akumulátoru plus | 1 | 61121243473 | $48.45 | +core | Shop at ECS Tuning | ||||
| 04 | Kabel akumulátoru minus | 1 | 61121244475 | $48.45 | Shop at ECS Tuning | |||||
| 06 | Kabel zapalovací cívky | 1 | 09/1980 | 61121244176 | $53.22 | +core | Shop at ECS Tuning | |||
| 07 | Kabelová sada spínač brzd. světel zadní | 1 | 09/1980 | 61121244138 | $21.20 | UKONČENO, +core | Shop at ECS Tuning | |||
| 07 | Kabelová sada spínač brzd. světel přední | 1 | 09/1980 | 61131244090 | $39.94 | +core | Shop at ECS Tuning | |||
| 08 | Šestihranná matice | M8-8-ZNS3 | 1 | 07/1985 | 07119904032 | $0.16 | Shop at ECS Tuning | |||
| 08 | Šestihranná matice | M8-8-ZNNIV SI | 1 | 07119905515 | $0.16 | Shop at ECS Tuning | ||||
| 09 | Pružný kroužek | B8 | 1 | 07119933096 | $0.18 | Shop at ECS Tuning | ||||
| 11 | Pryžová průchodka | 1 | 61131244464 | $2.80 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
