Dodatečná sada výstražná světla for BMW R45-R65LS..78-85 R65LS (1983)

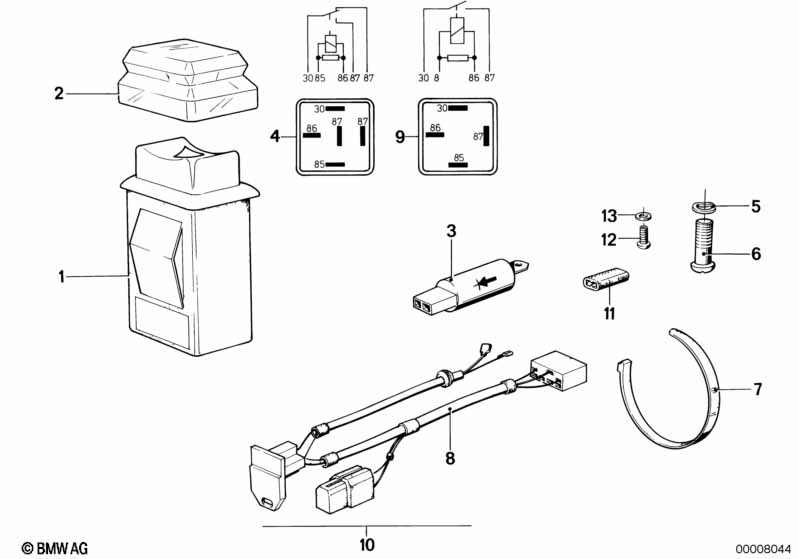

This Dodatečná sada výstražná světla technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R65LS. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1983.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Přídavný spínač | 1 | 61311243007 | $101.04 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 02 | Ochranné víčko | 1 | 61311233922 | $8.61 | Shop at ECS Tuning | |||||
| 02 | Ochranné víčko | 1 | 61311243644 | $8.22 | Shop at ECS Tuning | |||||
| 03 | Dioda | 1 | 61311358265 | Shop at ECS Tuning | ||||||
| 07 | Kabelová spojka | L=292MM/B=4,8MM | 1 | 61131377134 | $0.77 | Shop at ECS Tuning | ||||
| 09 | Relé | GELB | 1 | 61311373585 | $23.75 | UKONČENO | Shop at ECS Tuning | |||
| 09 | Minirelé | 1 | 61311373588 | $11.38 | Shop at ECS Tuning | |||||
| 10 | Dodatečná sada výstražná světla | 1 | 09/1980 | 61319055387 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 11 | Izolační objímka | 1 | 09/1980 | 61131362373 | Shop at ECS Tuning | |||||
| 12 | Samořezný šroub s čočkovou hlavou | ST4,8X13 | 1 | 09/1980 | 07119907786 | $0.11 | Shop at ECS Tuning | |||
| 13 | Podložka | 10X5,3X1-200 HV | 1 | 09/1980 | 07119904206 | Shop at ECS Tuning | ||||
| 13 | Podložka | 5.3-140 HV-ZNS | 1 | 09/1980 | 07119936439 | $0.40 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW R45-R65LS..78-85 R65LS Dodatečná sada výstražná světla?
- This technical diagram illustrates the Dodatečná sada výstražná světla within the Obecná elektrická výstroj vozidla group for the R45-R65LS..78-85 R65LS produced during 1983. It provides a detailed exploded view of the components, identifying key parts such as the Přídavný spínač (Part #61311243007).
- Which models use the hardware listed in this Dodatečná sada výstražná světla?
- The hardware and components featured in the Dodatečná sada výstražná světla are specific to the R45-R65LS..78-85 R65LS produced during 1983. These technical specifications ensure that parts like the Přídavný spínač (61311243007) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Dodatečná sada výstražná světla assembly?
- Each item in the Dodatečná sada výstražná světla corresponds to the numbered list below the illustration. For the R45-R65LS..78-85 R65LS, you can identify the Přídavný spínač by locating its position on the schematic, which then links to the official BMW part number 61311243007 for the Obecná elektrická výstroj vozidla section.
