Kabelové svorky/kabelové držáky for BMW 5 Series E12 525 (1976)

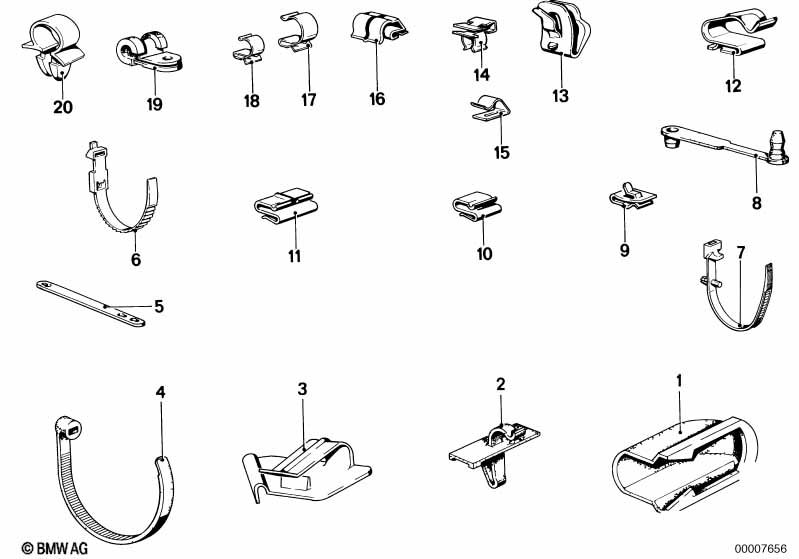

This Kabelové svorky/kabelové držáky technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 525. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1976.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Ochranné víčko | 1 | 61131355159 | $1.41 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Kabelové držáky | D=9MM | X | 61131355190 | $0.77 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Kabelové držáky | X | 61131356742 | $1.15 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Kabelová spojka | 80MM | X | 12521266650 | $0.57 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Kabelová spojka | L=292MM/B=4,8MM | X | 61131377134 | $0.77 | Shop at ECS Tuning | ||||
| 06 | Kabelová spojka | 100MM | X | 61131365352 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Kabelový pásek s držákem | Ø=7,7 / L=200 | X | 61136924664 | $0.55 | Shop at ECS Tuning | ||||
| 08 | Kabelová smyčka | 70MM | X | 61131353661 | $1.37 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Kabelová smyčka | 110MM | X | 61131356776 | $0.42 | UKONČENO | Shop at ECS Tuning | |||
| 09 | Kabelová svorka | D=7MM | X | 61131353804 | $0.42 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Svorka | X | 07147202015 | Shop at ECS Tuning | ||||||
| 10 | Kabelová svorka | X | 12527575212 | $0.78 | Shop at ECS Tuning | |||||
| 10 | Kabelová svorka | X | 25111220837 | $0.68 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Kabelová svorka | D=9/B=4 | X | 61131351045 | $0.42 | Shop at ECS Tuning | ||||
| 10 | Kabelová svorka | X | 61131351135 | $0.41 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Kabelová svorka | D=4,5MM | X | 61131353865 | $0.42 | Shop at ECS Tuning | ||||
| 12 | Kabelová svorka | X | 61131355741 | $0.41 | Shop at ECS Tuning | |||||
| 13 | Kabelová svorka | X | 61131365550 | $1.12 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Vodicí svorka | X | 18307565082 | $0.38 | Shop at ECS Tuning | |||||
| 15 | Kabelová svorka | D=12MM | X | 61131355345 | $0.82 | UKONČENO | Shop at ECS Tuning | |||
| 16 | Svorka | X | 07147202015 | Shop at ECS Tuning | ||||||
| 16 | Kabelová svorka | D=5MM | X | 61131353126 | $0.42 | Shop at ECS Tuning | ||||
| 17 | Kabelová svorka | D=14/B=1,5 | X | 54101804049 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Kabelová svorka | D=10MM | X | 61131354601 | $0.42 | Shop at ECS Tuning | ||||
| 18 | Kabelová svorka | D=15/B=4 | X | 61131353866 | $0.50 | Shop at ECS Tuning | ||||
| 19 | Spona | D=13/8,4 | X | 61131356639 | $2.83 | Shop at ECS Tuning | ||||
| 20 | Kabelové držáky | D=12,8MM | X | 61131267476 | $0.42 | Shop at ECS Tuning | ||||
| 20 | Držák vedení | D=10,8MM | X | 64111364073 | $0.57 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E12 525 Kabelové svorky/kabelové držáky?
- This technical diagram illustrates the Kabelové svorky/kabelové držáky within the Vozidlo elektrika group for the 5 Series E12 525 produced during 1976. It provides a detailed exploded view of the components, identifying key parts such as the Ochranné víčko (Part #61131355159).
- Which models use the hardware listed in this Kabelové svorky/kabelové držáky?
- The hardware and components featured in the Kabelové svorky/kabelové držáky are specific to the 5 Series E12 525 produced during 1976. These technical specifications ensure that parts like the Ochranné víčko (61131355159) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Kabelové svorky/kabelové držáky assembly?
- Each item in the Kabelové svorky/kabelové držáky corresponds to the numbered list below the illustration. For the 5 Series E12 525, you can identify the Ochranné víčko by locating its position on the schematic, which then links to the official BMW part number 61131355159 for the Vozidlo elektrika section.
