Kabelové svazky dveří for BMW 7 Series E66 750Li (2008)

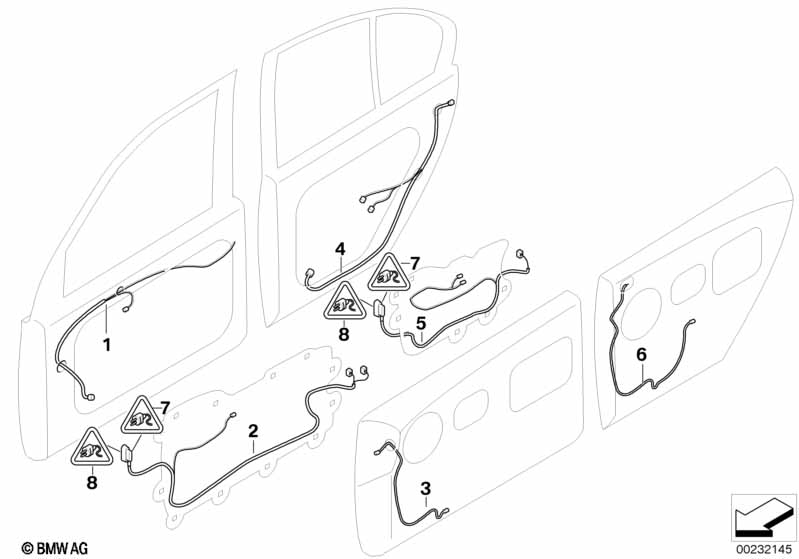

This Kabelové svazky dveří technical drawing provides a detailed breakdown of the assembly for the 7 Series E66 750Li. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2008.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Kabelový svazek dveří přední | 1 | 03/2005 | 61126949384 | $105.38 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Pohodlný přístup nebo Měkké autom.zavírání dveře |
S322A=Ano S323A=Ano |
|||||||||
| 01 | Kabelový svazek dveří přední | 1 | 03/2005 | 61126949381 | $105.38 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Kab.svazek dveří funkč.držák přední levý | 1 | 03/2005 | 61126950344 | $130.45 | Shop at ECS Tuning | ||||
| 02 | Kab.svazek dveří funkč.držák přední pr. | 1 | 03/2005 | 61126950351 | $130.45 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Pohodlný přístup nebo Měkké autom.zavírání dveře |
S322A=Ano S323A=Ano |
|||||||||
| 02 | Kab.svazek dveří funkč.držák přední levý | 1 | 03/2005 | 61126950345 | $130.45 | Shop at ECS Tuning | ||||
| 02 | Kab.svazek dveří funkč.držák přední pr. | 1 | 61126950352 | $130.45 | Shop at ECS Tuning | |||||
| 03 | Kab.sv. dveří výplň dveří strana řidiče | 1 | 61126923694 | $39.35 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Kab.sv. dveří výplň dveří strana spoluj. | 1 | 61126923697 | $39.35 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Kabelový svazek dveří zadní | 2 | 03/2005 | 61126949382 | $53.85 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Pohodlný přístup nebo Měkké autom.zavírání dveře |
S322A=Ano S323A=Ano |
|||||||||
| 04 | Kabelový svazek dveří zadní | 2 | 03/2005 | 61126949383 | $53.85 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Kab.svazek dveří funkč.držák zadní levý | 1 | 03/2005 | 61126950382 | $132.93 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Kab.svazek dveří funkč.držák zadní pravý | 1 | 03/2005 | 61126950397 | $132.93 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Pohodlný přístup nebo Měkké autom.zavírání dveře |
S322A=Ano S323A=Ano |
|||||||||
| 05 | Kab.svazek dveří funkč.držák zadní levý | 1 | 03/2005 | 61126950384 | $132.93 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Kab.svazek dveří funkč.držák zadní pravý | 1 | 03/2005 | 61126950399 | $132.93 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Kabelový svazek dveří výplň dveří zadní | 2 | 61126923700 | $39.35 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Protisluneční roleta zadní/boční |
S416A=Ano |
|||||||||
| 06 | Kabelový svazek dveří výplň dveří zadní | 2 | 61126923701 | $39.35 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Pouzdro zásuvky | 21 POL. | 4 | 61136905790 | $1.52 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Odnímatelný kryt | 21 POL. | 4 | 61136905794 | $2.07 | Shop at ECS Tuning | ||||
| 08 | Kolíkové těleso | 4 | 61136905787 | $3.17 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Kolíkový kontakt MQS | 0,2-0,35MM²/SN | X | 61131383672 | $0.42 | Shop at ECS Tuning | ||||
| -- | Kolíkový kontakt MQS | 0,5-0,75MM² /SN | X | 61131393723 | $0.42 | Shop at ECS Tuning | ||||
| -- | Kolíkový kontakt ELO- Power 5,2 x 0,63 | 1.0-2.5MM² | X | 61136901733 | $1.12 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
