Zdířkový/kolíkový kontakt ELO for BMW MINI R50 Cooper (2000)

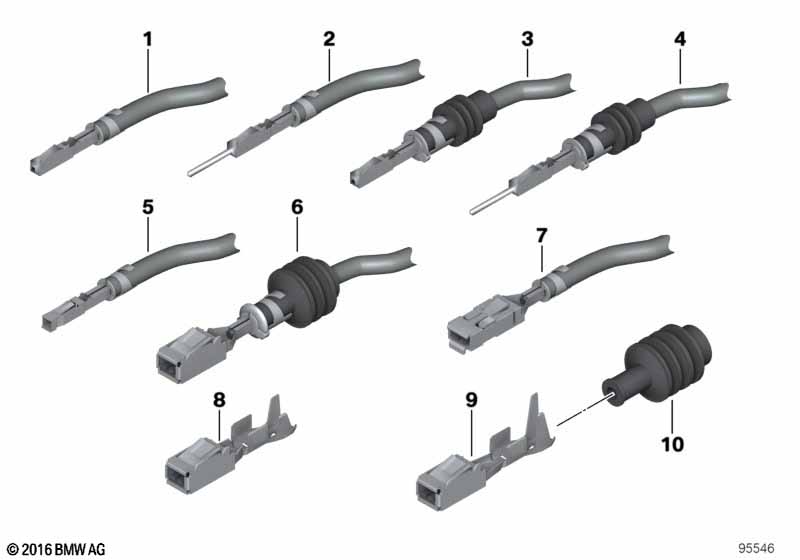

This Zdířkový/kolíkový kontakt ELO technical drawing provides a detailed breakdown of the assembly for the MINI R50 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2000.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Vhodné pouze pro skříně konektorů AMP |
||||||||||
| 01 | Zdířkový kontakt MQS s kabelem | 0,2- 0,5 QMM | X | 61130005197 | $1.65 | Shop at ECS Tuning | ||||
| 01 | Zdířkový kontakt MQS s kabelem | 0,5-0,75 MM² AG | X | 61130056960 | Shop at ECS Tuning | |||||
| 02 | Kolíkový kontakt MQS s kabelem | 0,2- 0,5QMM | X | 61130005198 | $1.82 | Shop at ECS Tuning | ||||
| 02 | Kolíkový kontakt MQS s kabelem | 0,5-0,75 QMM AG | X | 61130070562 | Shop at ECS Tuning | |||||
| 03 | Zdířkový kontakt MQS ELA s kabelem | 0,2- 0,5 QMM | X | 07/2008 | 61130005199 | $1.88 | Shop at ECS Tuning | |||
| 03 | Zdířkový kontakt MQS ELA s kabelem | 0,35-0,5 MM² AG | X | 61130056961 | Shop at ECS Tuning | |||||
| 03 | Zdířkový kontakt MQS ELA s kabelem | 0,5-0,75 MM² AG | X | 61130056384 | Shop at ECS Tuning | |||||
| 04 | Kolíkový kontakt MQS ELA s kabelem | 0,2- 0,5MM² | X | 61130005200 | $2.00 | Shop at ECS Tuning | ||||
| 04 | Kolíkový kontakt MQS ELA s kabelem | 0,75 QMM | X | 61130006666 | $2.15 | Shop at ECS Tuning | ||||
| Vhodné pouze pro skříně konektorů Siemens |
||||||||||
| 05 | Zdířkový kontakt MQS s kabelem | 0,2-0,5 QMM | X | 61130005201 | $1.65 | Shop at ECS Tuning | ||||
| 05 | Zdířkový kontakt MQS s kabelem | 0,5- 0,75 QMM | X | 61130008998 | $2.00 | Shop at ECS Tuning | ||||
| Vhodné pouze pro skříně konektorů AMP |
||||||||||
| 06 | Zdířkový kontakt ELO-Power ELA s kabelem | 0,2- 0,5 MM² SN | X | 61130070581 | Shop at ECS Tuning | |||||
| 06 | Zdířkový kontakt ELO-Power ELA s kabelem | 0,5- 1,0 MM² SN | X | 61130070582 | Shop at ECS Tuning | |||||
| Vhodné pouze pro skříně konektorů Siemens |
||||||||||
| 07 | Buchsenkontakt ELO-Power mit Kabel | 0,75-1,0 MM² SN | X | 61130056965 | Shop at ECS Tuning | |||||
| 07 | Buchsenkontakt ELO-Power mit Kabel | 1,5-2,5 MM² SN | X | 61130070583 | Shop at ECS Tuning | |||||
| 08 | Zdířkový kontakt ELO- Power 5,2 x 0,63 | 2,4- 4,0 MM? | X | 61138364844 | $0.50 | Shop at ECS Tuning | ||||
| 09 | Zdířkový kontakt ELO- Power 5,2 x 0,63 | 1,0- 2,5 MM² | X | 61138364846 | $0.50 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Utěsnění jednotlivých vodičů | 1,0- 2,5 MM² | X | 61138372628 | $0.50 | Shop at ECS Tuning | ||||
| 10 | Utěsnění jednotlivých vodičů | 1,0- 2,5 MM² | X | 61138372628 | $0.50 | Shop at ECS Tuning | ||||
