Kabelový svazek dveří for BMW 5 Series G61 Touring 520d (2023)

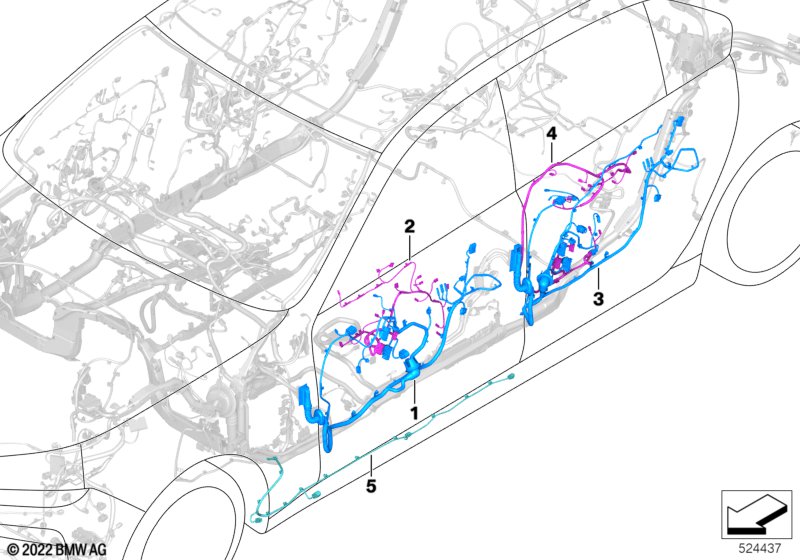

This Kabelový svazek dveří technical drawing provides a detailed breakdown of the assembly for the 5 Series G61 Touring 520d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2023.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Kabelový svazek předních dveří vlevo | 1 | 61125B337A4 | Shop at ECS Tuning | ||||||
| 01 | Kabelový svazek předních dveří vpravo | 1 | 61125B337A7 | Shop at ECS Tuning | ||||||
| 02 | Kab.svazek oblož.dveří str.řidiče | 1 | 07/2024 | 61125A7AD21 | NoS | Shop at ECS Tuning | ||||
| 02 | Kab.svazek oblož.dveří str.řidiče | 1 | 61125B41486 | NoS | Shop at ECS Tuning | |||||
| 02 | Kab.svazek oblož.dveří str.spolujezdce | 1 | 07/2024 | 61125A7AD26 | NoS | Shop at ECS Tuning | ||||
| 02 | Kab.svazek oblož.dveří str.spolujezdce | 1 | 61125B414F6 | NoS | Shop at ECS Tuning | |||||
| Pro vozidla s Vnitřní osvětlení |
S4URA=Ano |
|||||||||
| 02 | Kab.svazek oblož.dveří str.řidiče | 1 | 07/2024 | 61125A7AD19 | NoS | Shop at ECS Tuning | ||||
| 02 | Kab.svazek oblož.dveří str.řidiče | 1 | 61125B41484 | NoS | Shop at ECS Tuning | |||||
| 02 | Kab.svazek oblož.dveří str.spolujezdce | 1 | 07/2024 | 61125A7AD24 | NoS | Shop at ECS Tuning | ||||
| 02 | Kab.svazek oblož.dveří str.spolujezdce | 1 | 61125B414F4 | NoS | Shop at ECS Tuning | |||||
| Pro vozidla s Bowers & Wilkins Surround Sound System |
S6F4A=Ano |
|||||||||
| 02 | Kab.svazek oblož.dveří str.řidiče | 1 | 07/2024 | 61125A7AD20 | NoS | Shop at ECS Tuning | ||||
| 02 | Kab.svazek oblož.dveří str.řidiče | 1 | 61125B41485 | NoS | Shop at ECS Tuning | |||||
| 02 | Kab.svazek oblož.dveří str.spolujezdce | 1 | 07/2024 | 61125A7AD25 | NoS | Shop at ECS Tuning | ||||
| 02 | Kab.svazek oblož.dveří str.spolujezdce | 1 | 61125B414F5 | NoS | Shop at ECS Tuning | |||||
| Pro vozidla s Vnitřní osvětlení a Bowers & Wilkins Surround Sound System |
S4URA=Ano S6F4A=Ano |
|||||||||
| 02 | Kab.svazek oblož.dveří str.řidiče | 1 | 07/2024 | 61125A7AD18 | NoS | Shop at ECS Tuning | ||||
| 02 | Kab.svazek oblož.dveří str.řidiče | 1 | 61125B41483 | NoS | Shop at ECS Tuning | |||||
| 02 | Kab.svazek oblož.dveří str.spolujezdce | 1 | 07/2024 | 61125A7AD23 | Shop at ECS Tuning | |||||
| 02 | Kab.svazek oblož.dveří str.spolujezdce | 1 | 61125B414F3 | NoS | Shop at ECS Tuning | |||||
| 03 | Kabelový svazek dveří vzadu vlevo | 1 | 61125B34BF7 | NoS | Shop at ECS Tuning | |||||
| 03 | Kabelový svazek zadních dveří vpravo | 1 | 61125B34BF9 | NoS | Shop at ECS Tuning | |||||
| 04 | Kabelový svazek obložení zadních dveří | 2 | 61125A7AD33 | NoS | Shop at ECS Tuning | |||||
| Pro vozidla s Vnitřní osvětlení |
S4URA=Ano |
|||||||||
| 04 | Kabelový svazek obložení zadních dveří | 2 | 61125A7AD32 | NoS | Shop at ECS Tuning | |||||
| Pro vozidla s Bowers & Wilkins Surround Sound System |
S6F4A=Ano |
|||||||||
| 04 | Kabelový svazek obložení zadních dveří | 2 | 61125A7AD30 | NoS | Shop at ECS Tuning | |||||
| Pro vozidla s Vnitřní osvětlení a Bowers & Wilkins Surround Sound System |
S4URA=Ano S6F4A=Ano |
|||||||||
| 04 | Kabelový svazek obložení zadních dveří | 2 | 61125A7AD31 | NoS | Shop at ECS Tuning | |||||
Notes
- NoS = No Stock (Díl není centrálně skladován.)
