Napájecí kabel hlavní kabelový svazek for BMW 7 Series G70 740i (2025)

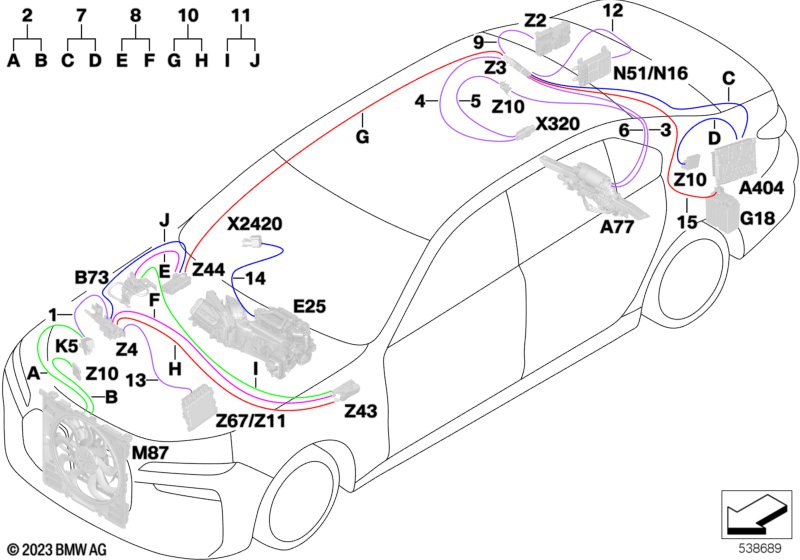

This Napájecí kabel hlavní kabelový svazek technical drawing provides a detailed breakdown of the assembly for the 7 Series G70 740i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2025.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Napájecí vedení | 1000W | 1 | 61115A580E5 | Shop at ECS Tuning | |||||
| 02 | Opravárenský modul napájecího vedení | 1000W | 1 | 61115A580E4 | Shop at ECS Tuning | |||||
| 03 | Napájecí vedení B+ rozvodnice/HSR | 1 | 61115A57DF6 | Shop at ECS Tuning | ||||||
| 04 | Napájecí vedení B+ rozvodnice/HSR | 1 | 61115A57DF9 | Shop at ECS Tuning | ||||||
| 05 | Napájecí vedení ukostření HSR | 1 | 61115A57DF7 | Shop at ECS Tuning | ||||||
| 06 | Napájecí vedení ukostření HSR | 1 | 61115A57E10 | Shop at ECS Tuning | ||||||
| 07 | Opravárenský modul napájecího vedení | 1 | 61115A57D60 | Shop at ECS Tuning | ||||||
| 08 | Opravárenský modul napájecího vedení | 1 | 61115A57E81 | Shop at ECS Tuning | ||||||
| 09 | Napájecí vedení rozvodnice B+ | 1 | 61115A57E82 | Shop at ECS Tuning | ||||||
| 10 | Napájecí vedení rozvodnice B+ | 1 | 61115A57E89 | Shop at ECS Tuning | ||||||
| 11 | Opravárenský modul napájecího vedení | 1 | 61115A58207 | Shop at ECS Tuning | ||||||
| 13 | Napájecí vedení rozvodnice B+ | L= 2620 MM | 1 | 61115A58098 | Shop at ECS Tuning |
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series G70 740i Napájecí kabel hlavní kabelový svazek?
- This technical diagram illustrates the Napájecí kabel hlavní kabelový svazek within the Vozidlo elektrika group for the 7 Series G70 740i produced during 2025. It provides a detailed exploded view of the components, identifying key parts such as the Napájecí vedení (Part #61115A580E5).
- Which models use the hardware listed in this Napájecí kabel hlavní kabelový svazek?
- The hardware and components featured in the Napájecí kabel hlavní kabelový svazek are specific to the 7 Series G70 740i produced during 2025. These technical specifications ensure that parts like the Napájecí vedení (61115A580E5) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Napájecí kabel hlavní kabelový svazek assembly?
- Each item in the Napájecí kabel hlavní kabelový svazek corresponds to the numbered list below the illustration. For the 7 Series G70 740i, you can identify the Napájecí vedení by locating its position on the schematic, which then links to the official BMW part number 61115A580E5 for the Vozidlo elektrika section.
