Boční značkovací světlo for BMW 5 Series E34 525i (1990)

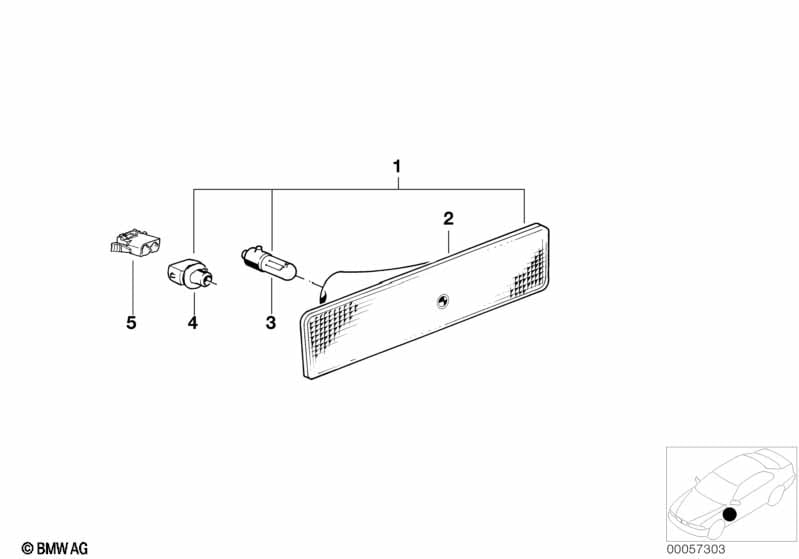

This Boční značkovací světlo technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 525i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1990.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Boční značkovací světlo přední | OHNE GLÜHLAMPE | 2 | 63141376977 | $24.57 | Shop at ECS Tuning | ||||
| 01 | Boční značkovací světlo zadní | OHNE GLÜHLAMPE | 2 | 63141376978 | $24.57 | Shop at ECS Tuning | ||||
| 02 | Světelný kotouč přední | 2 | 63141377849 | $23.40 | Shop at ECS Tuning | |||||
| 02 | Světelný kotouč zadní | 2 | 63141377850 | $23.40 | Shop at ECS Tuning | |||||
| 03 | Žárovka Longlife | 5W | 4 | 63217160797 | $1.96 | Shop at ECS Tuning | ||||
| 04 | Objímka žárovky | 4 | 63141376979 | $3.85 | Shop at ECS Tuning | |||||
| 05 | Skříň konektoru | 2 POL. / GRAU | 2 | 61131378402 | $0.98 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Kruhová zásuvka 2.5 vodotěsná | 0,5-1,0 MM² | 2 | 61130007441 | $5.53 | UKONČENO | Shop at ECS Tuning | |||
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E34 525i Boční značkovací světlo?
- This technical diagram illustrates the Boční značkovací světlo within the Osvětlovací souprava group for the 5 Series E34 525i produced during 1990. It provides a detailed exploded view of the components, identifying key parts such as the Boční značkovací světlo přední (Part #63141376977).
- Which models use the hardware listed in this Boční značkovací světlo?
- The hardware and components featured in the Boční značkovací světlo are specific to the 5 Series E34 525i produced during 1990. These technical specifications ensure that parts like the Boční značkovací světlo přední (63141376977) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Boční značkovací světlo assembly?
- Each item in the Boční značkovací světlo corresponds to the numbered list below the illustration. For the 5 Series E34 525i, you can identify the Boční značkovací světlo přední by locating its position on the schematic, which then links to the official BMW part number 63141376977 for the Osvětlovací souprava section.
