Různá světla for BMW 5 Series E34 525i (1990)

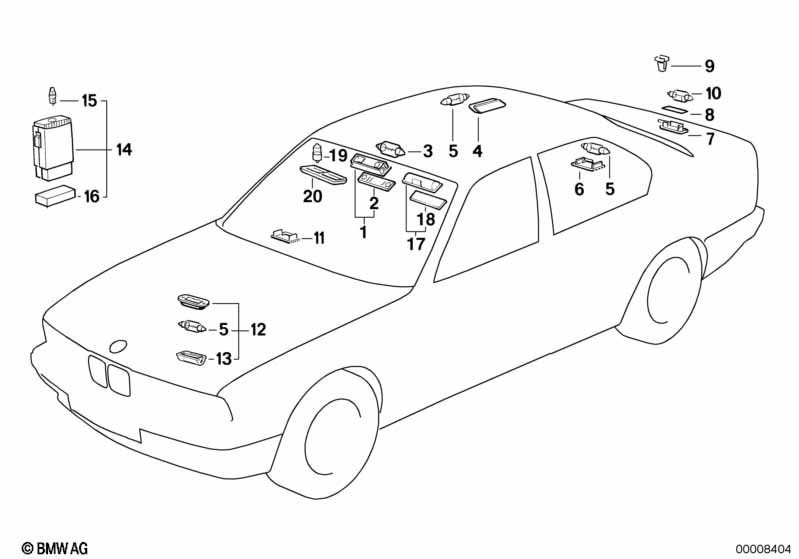

This Různá světla technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 525i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1990.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Provedení Japonsko |
L807A=Ano |
|||||||||
| 01 | Vnitřní/světlo pro čtení | 1 | 63311384963 | $107.78 | Shop at ECS Tuning | |||||
| 01 | Vnitřní/světlo pro čtení | SCHWARZ | 1 | 63312259914 | $107.98 | +core | Shop at ECS Tuning | |||
| 02 | Světelný kotouč | 1 | 63311384872 | UKONČENO | Shop at ECS Tuning | |||||
| 03 | Žárovka | 15W | 1 | 63311379249 | $3.98 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Vnitřní světlo vzadu vlevo | 1 | 09/1991 | 63311374415 | $20.43 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Vnitřní osvětlení zadní pravé | 1 | 09/1991 | 63311374416 | $20.43 | UKONČENO | Shop at ECS Tuning | |||
| 04 | Vnitřní/světlo pro čtení zadní levé | SCHWARZ | 1 | 02/1989 | 09/1991 | 63312234635 | $88.72 | Shop at ECS Tuning | ||
| 04 | Vnitřní/světlo pro čtení zadní pravé | SCHWARZ | 1 | 02/1989 | 09/1991 | 63312234636 | $69.75 | UKONČENO | Shop at ECS Tuning | |
| 04 | Vnitřní/světlo pro čtení zadní levé | BEIGE | 1 | 02/1989 | 09/1991 | 63318350069 | $88.72 | Shop at ECS Tuning | ||
| 04 | Vnitřní/světlo pro čtení zadní pravé | BEIGE | 1 | 02/1989 | 09/1991 | 63318350070 | $88.72 | Shop at ECS Tuning | ||
| 04 | Vnitřní/světlo pro čtení zadní levé | GRAU | 1 | 02/1989 | 09/1991 | 63318350071 | $88.72 | Shop at ECS Tuning | ||
| 04 | Vnitřní/světlo pro čtení zadní pravé | GRAU | 1 | 02/1989 | 09/1991 | 63318350072 | $82.30 | UKONČENO | Shop at ECS Tuning | |
| 05 | Žárovka | 12V 10W | X | 63217160912 | $1.96 | Shop at ECS Tuning | ||||
| 06 | Světlo zavazadlového prostoru | 1 | 63311378089 | $11.83 | Shop at ECS Tuning | |||||
| 07 | Osvětlení registrační značky | 2 | 63261378056 | $20.42 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Těsnění | 2 | 63261378086 | $3.50 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Rozpěrná matice | 4 | 63131378066 | $0.23 | Shop at ECS Tuning | |||||
| 10 | Žárovka | 12V 5W | X | 63217160805 | $1.58 | Shop at ECS Tuning | ||||
| 12 | Světlo motorového prostoru | 1 | 63311378068 | Shop at ECS Tuning | ||||||
| 12 | Světlo motorového prostoru | 1 | 63318350554 | $10.52 | Shop at ECS Tuning | |||||
| 13 | Světelný kotouč | 1 | 63311382403 | $7.77 | Shop at ECS Tuning | |||||
| 14 | Ruční svítilna nabíjecí | 10 ST. | 1 | 82119413147 | $27.25 | UKONČENO, +core | Shop at ECS Tuning | |||
| 15 | Žárovka | 0,25 A | 1 | 63217167019 | $1.50 | UKONČENO | Shop at ECS Tuning | |||
| 16 | Kryt ruční svítilna | 1 | 61131360702 | $0.43 | Shop at ECS Tuning | |||||
| 17 | Světlo zavazadlového prostoru | 1 | 63318380605 | $35.82 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 18 | Světelný kotouč | 1 | 63311374489 | Shop at ECS Tuning | ||||||
| 19 | Žárovka | 12V 10W | 4 | 63311375003 | $16.90 | Shop at ECS Tuning | ||||
| 20 | Mirror lamp | GRAU | 2 | 63311382086 | $42.23 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Mirror lamp | BEIGE | 2 | 63311382087 | $42.23 | Shop at ECS Tuning | ||||
| 20 | Mirror lamp | SCHWARZ | 2 | 63312236821 | $32.68 | Shop at ECS Tuning | ||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- Ukončeno = Díl se již nevyrábí.
