Otáčecí výstražné světlo for BMW R45-R65LS..78-85 R45 (1978)

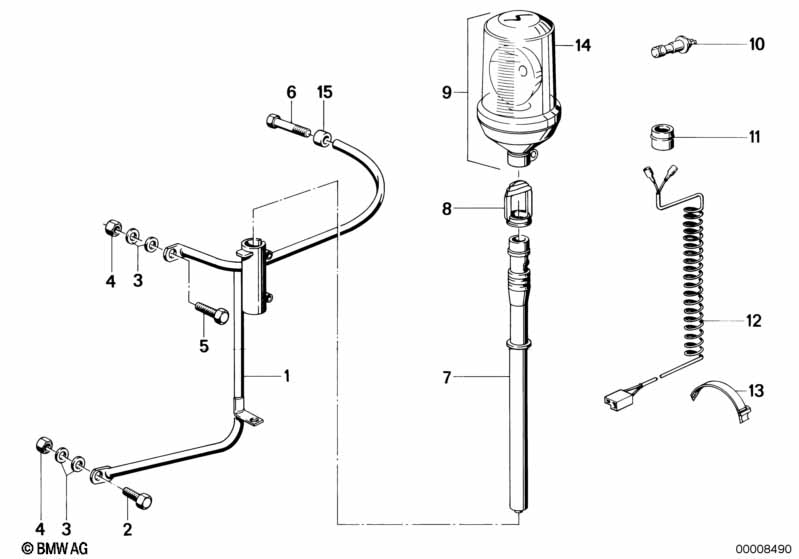

This Otáčecí výstražné světlo technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R45. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1978.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Úřední provedení |
=Ano |
|||||||||
| 01 | Uchycení | 1 | 71601241412 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Šestihranný šroub | M10X25 8.8 | 1 | 07119908569 | Shop at ECS Tuning | |||||
| 02 | Šestihranný šroub | M10X25-8.8 ZN | 1 | 07119913834 | $0.71 | Shop at ECS Tuning | ||||
| 03 | Podložka | 10-200 HV-ZNNIV | 4 | 07119904168 | $8.35 | Shop at ECS Tuning | ||||
| 04 | Šestihranná matice samojisticí | M10 | 1 | 07129964672 | $0.36 | Shop at ECS Tuning | ||||
| 05 | Šestihranný šroub | M6X28-8.8-ZNS | 1 | 07119913021 | $2.30 | Shop at ECS Tuning | ||||
| 06 | Šestihranný šroub | M6X50 8.8 ZNS3 | 1 | 07119902993 | $0.59 | Shop at ECS Tuning | ||||
| 07 | Uchycení | 1 | 71601243791 | UKONČENO | Shop at ECS Tuning | |||||
| 08 | Zátka | 1 | 61131243841 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | Otáčecí výstražné světlo žluté | 1 | 63171243858 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | Otáčecí výstražné světlo modré | 1 | 63172305637 | UKONČENO, +core | Shop at ECS Tuning | |||||
| 09 | Otáčecí výstražné světlo červené | 1 | 63172305639 | UKONČENO, +core | Shop at ECS Tuning | |||||
| 10 | Žárovka | 12V 55W H1 | 1 | 63217160777 | $11.68 | Shop at ECS Tuning | ||||
| 11 | Zásuvka | 1 | 61131379719 | $15.94 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Kabelová sada obrysové světlo | 1 | 61121243785 | UKONČENO, +core | Shop at ECS Tuning | |||||
| 13 | Kabelová spojka | L=200MM/B=3,6MM | 2 | 61131367599 | $0.43 | Shop at ECS Tuning | ||||
| 14 | Svíticí lampa modrá | HELLA | 1 | 63171243975 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Svíticí lampa žlutá | HELLA | 1 | 63171243976 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Svíticí lampa červená | HELLA | 1 | 63171243977 | UKONČENO | Shop at ECS Tuning | ||||
| 14 | Svíticí lampa modrá | 1 | 63172305638 | UKONČENO, +core | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Otáčecí výstražné světlo modré | X | 63172305637 | UKONČENO, +core | Shop at ECS Tuning | |||||
| 14 | Svíticí lampa červená | 1 | 63172305640 | UKONČENO, +core | Shop at ECS Tuning | |||||
| vhodné pouze pro | ||||||||||
| -- | Otáčecí výstražné světlo červené | X | 63172305639 | UKONČENO, +core | Shop at ECS Tuning | |||||
| 15 | Pouzdro | 1 | 31421236243 | $1.33 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
