Různá světla for BMW 3 Series E36 325tds (1999)

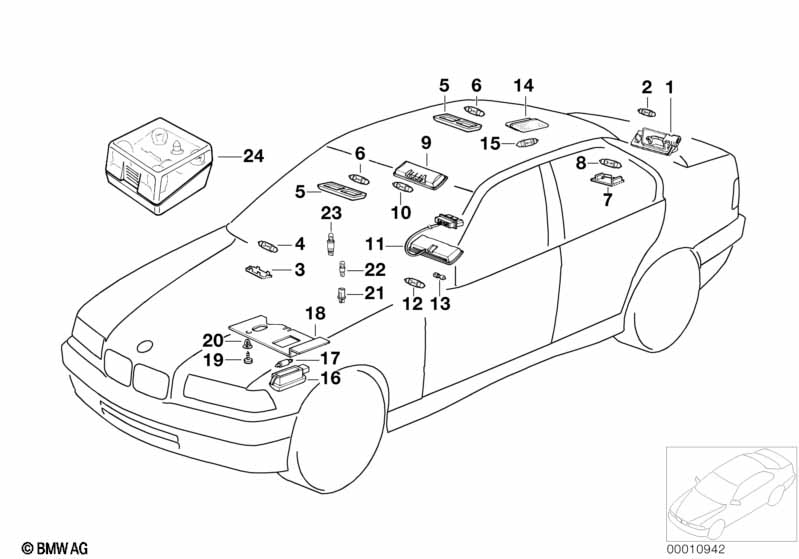

This Různá světla technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 325tds. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1999.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Osvětlení registrační značky | 2 | 63261387047 | $10.33 | Shop at ECS Tuning | |||||
| 02 | Žárovka | 12V 5W | 2 | 63217160805 | $1.58 | Shop at ECS Tuning | ||||
| 03 | Osvětlení příruční schránky se spínačem | 1 | 03/1993 | 63318360027 | $11.68 | Shop at ECS Tuning | ||||
| 04 | Žárovka | 12V 5W | 1 | 63217160805 | $1.58 | Shop at ECS Tuning | ||||
| 05 | Osvětlení zrcátka levé | SCHWARZ | 1 | 63316961991 | $10.07 | Shop at ECS Tuning | ||||
| Vhodné i pro vnitřní osvětlení zadní |
||||||||||
| 05 | Osvětlení zrcátka pravé | SCHWARZ | 1 | 63316961992 | $10.07 | Shop at ECS Tuning | ||||
| Vhodné i pro vnitřní osvětlení zadní |
||||||||||
| 05 | Osvětlení zrcátka levé | HELLGRAU | 1 | 09/1993 | 63316961995 | $10.07 | UKONČENO | Shop at ECS Tuning | ||
| Vhodné i pro vnitřní osvětlení zadní |
||||||||||
| 05 | Osvětlení zrcátka pravé | HELLGRAU | 1 | 09/1993 | 63316961996 | $10.07 | Shop at ECS Tuning | |||
| Vhodné i pro vnitřní osvětlení zadní |
||||||||||
| 05 | Osvětlení zrcátka levé | HELLBEIGE | 1 | 09/1993 | 63316962001 | $10.07 | Shop at ECS Tuning | |||
| Vhodné i pro vnitřní osvětlení zadní |
||||||||||
| 05 | Osvětlení zrcátka pravé | HELLBEIGE | 1 | 09/1993 | 63316962002 | $10.07 | UKONČENO | Shop at ECS Tuning | ||
| Vhodné i pro vnitřní osvětlení zadní |
||||||||||
| 06 | Žárovka | 12V 10W | 2 | 63217160912 | $1.96 | Shop at ECS Tuning | ||||
| 09 | Vnitřní osvětlení | PERL | 1 | 63318357721 | $35.82 | UKONČENO, +core | Shop at ECS Tuning | |||
| Vhodné i pro vnitřní osvětlení zadní |
||||||||||
| 09 | Vnitřní osvětlení | 1 | 09/1993 | 63312259423 | UKONČENO, +core | Shop at ECS Tuning | ||||
| Vhodné i pro vnitřní osvětlení zadní |
||||||||||
| 09 | Vnitřní osvětlení | HELLGRAU | 1 | 09/1993 | 63318361616 | $36.97 | UKONČENO | Shop at ECS Tuning | ||
| Vhodné i pro vnitřní osvětlení zadní |
||||||||||
| 09 | Vnitřní osvětlení | HELLBEIGE | 1 | 09/1993 | 63318362143 | $36.97 | UKONČENO, +core | Shop at ECS Tuning | ||
| Vhodné i pro vnitřní osvětlení zadní |
||||||||||
| 10 | Žárovka | 12V 10W | 2 | 63217160912 | $1.96 | Shop at ECS Tuning | ||||
| 11 | Vnitřní/světlo pro čtení | HELLGRAU | 1 | 09/1997 | 63318377776 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Vnitřní/světlo pro čtení | HELLBEIGE | 1 | 09/1997 | 63318377777 | UKONČENO, +core | Shop at ECS Tuning | |||
| 11 | Vnitřní/světlo pro čtení | SCHWARZ | 1 | 09/1997 | 63318377778 | UKONČENO | Shop at ECS Tuning | |||
| vhodné jen pro základní modul | ||||||||||
| 11 | Vnitřní/světlo pro čtení | HELLGRAU | 1 | 09/1997 | 63318377772 | Shop at ECS Tuning | ||||
| 11 | Vnitřní/světlo pro čtení | HELLBEIGE | 1 | 09/1997 | 63318377773 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Vnitřní/světlo pro čtení | SCHWARZ | 1 | 09/1997 | 63318377774 | Shop at ECS Tuning | ||||
| 12 | Žárovka | 15W | 1 | 63311379249 | $3.98 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Žárovka | 5W | 2 | 63311374798 | $16.90 | +core | Shop at ECS Tuning | |||
| vhodné jen pro vnitřní/světlo pro čtení |
||||||||||
| 15 | Žárovka | 12V 6W | 2 | 63318375993 | $7.94 | Shop at ECS Tuning | ||||
| 16 | Světlo motorového prostoru | 1 | 63311378068 | Shop at ECS Tuning | ||||||
| vhodné jen pro osvětl.prost.pro nohy př. | ||||||||||
| 16 | Vnitřní osvětlení | 2 | 63316962040 | $10.07 | Shop at ECS Tuning | |||||
| 17 | Žárovka | 12V 10W | 1 | 63217160912 | $1.96 | Shop at ECS Tuning | ||||
| vhodné jen pro osvětl.prost.pro nohy př. | ||||||||||
| 17 | Žárovka | 12V 5W | 2 | 11/2004 | 63217160805 | $1.58 | Shop at ECS Tuning | |||
| 17 | Žárovka | 12V 5W | 2 | 63217160805 | $1.58 | Shop at ECS Tuning | ||||
| 18 | Držák světlo motorového prostoru | 1 | 63318353436 | $9.12 | UKONČENO | Shop at ECS Tuning | ||||
| 19 | Samořezný šroub s čočkovou hlavou | ST4,8X16 Z2 | 1 | 07119907789 | $0.13 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Rozpěrná matice | ST 4.8 | 1 | 63121374075 | $0.23 | Shop at ECS Tuning | ||||
| 21 | Objímka žárovky | X | 64111366170 | $2.37 | Shop at ECS Tuning | |||||
| 23 | Objímka žárovky s žárovkou | X | 01/1995 | 61138353797 | $7.12 | Shop at ECS Tuning | ||||
| Vhodné i pro popelník přihrádku na kazety zásuvku zapalovače ovládání topení |
||||||||||
| 24 | Náhradní sada žárovek | 1 | 63212318127 | Shop at ECS Tuning | ||||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
