Směrové světlo for BMW 1502-2002tii 1602 (1975)
This Směrové světlo technical drawing provides a detailed breakdown of the assembly for the 1502-2002tii 1602. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1975.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|

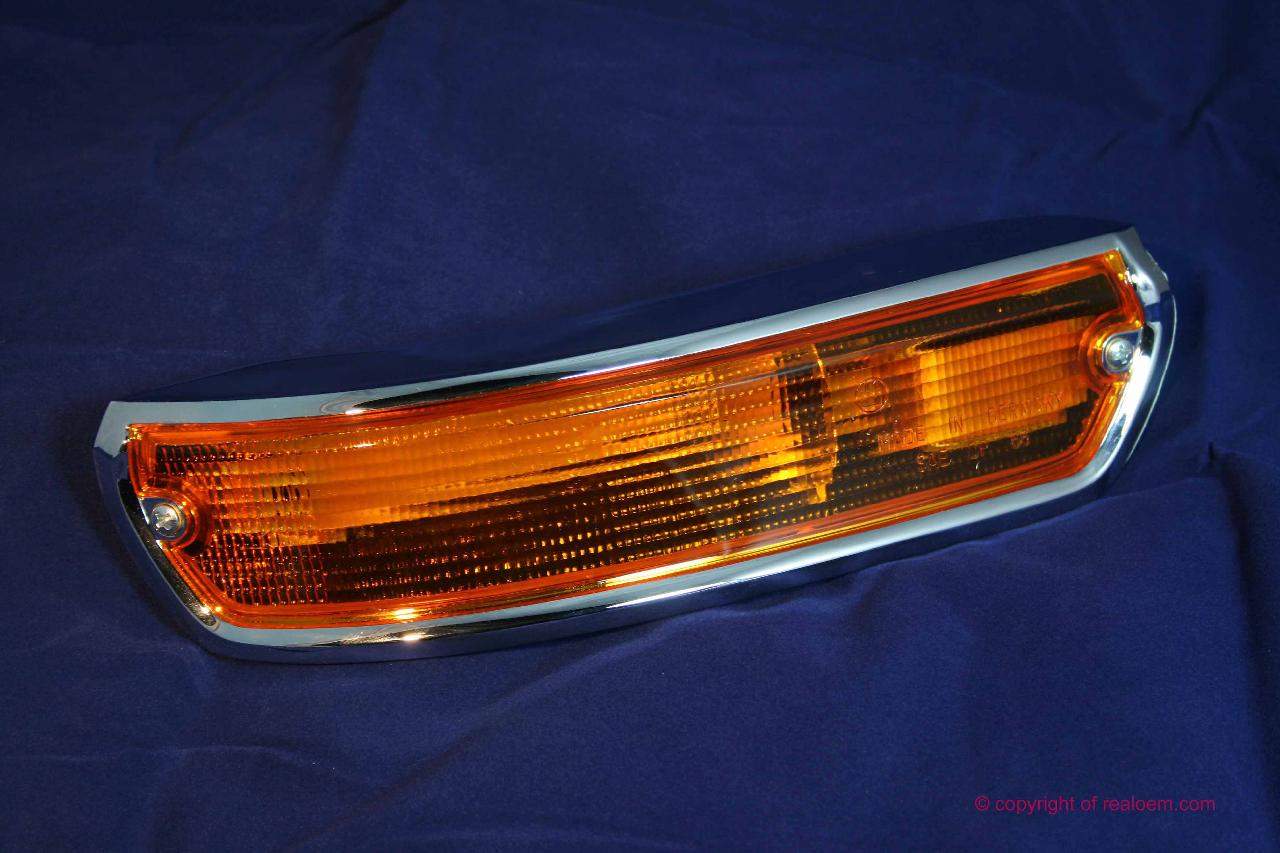

| 01 | Směrové světlo přední levé | 1 | 03/1966 | 07/1977 | 63138454102 | $178.91 | Shop at ECS Tuning | |||

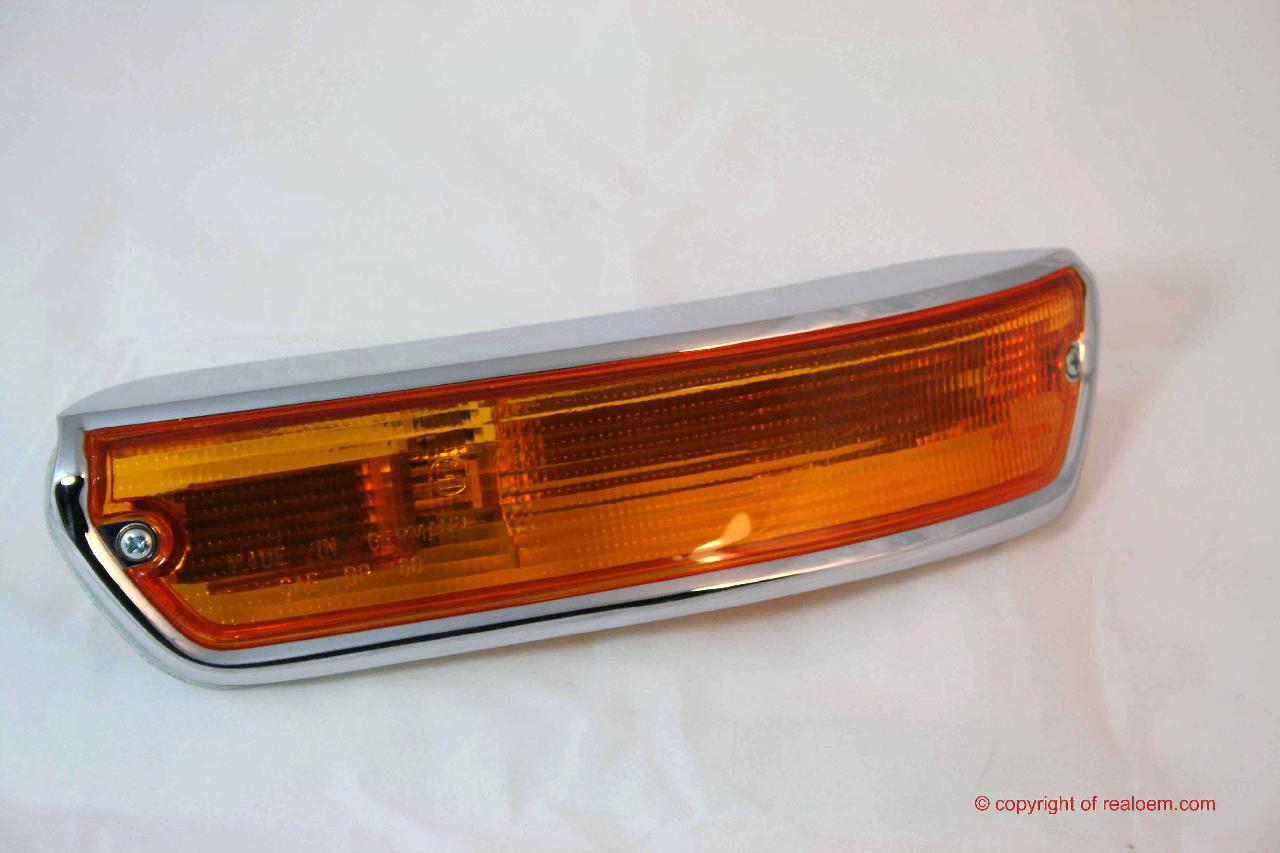

| 01 | Směrové světlo přední pravé | 1 | 03/1966 | 07/1977 | 63138454103 | $178.91 | Shop at ECS Tuning | |||
| Pro vozidla s Provedení Itálie |
L814A=Ano |
|||||||||
| 01 | Směrové světlo levé | 1 | 03/1966 | 07/1977 | 63138454118 | UKONČENO | Shop at ECS Tuning | |||
| 01 | Směrové světlo pravé | 1 | 03/1966 | 07/1977 | 63138454119 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Průchodka | 2 | 63138654175 | $19.47 | Shop at ECS Tuning | |||||
| 03 | Těsnění levé | 1 | 63138454110 | $18.40 | Shop at ECS Tuning | |||||
| 03 | Těsnění pravé | 1 | 63138454111 | $16.80 | Shop at ECS Tuning | |||||
| 04 | Žárovka | P21W/12V/21W | 2 | 03/1966 | 07/1977 | 63217160789 | $1.96 | Shop at ECS Tuning | ||
| 04 | Žárovka Longlife | P21W/12V/21W | 2 | 03/1966 | 07/1977 | 63217160790 | $2.38 | Shop at ECS Tuning | ||
| 05 | Žárovka | 12V 4W | 2 | 03/1971 | 07/1976 | 07509063576 | $1.58 | Shop at ECS Tuning | ||
| 06 | Směrové světlo levé | 1 | 03/1971 | 07/1976 | 63131353861 | $160.82 | Shop at ECS Tuning | |||
| 06 | Směrové světlo pravé | 1 | 03/1971 | 07/1976 | 63131353862 | $160.82 | UKONČENO | Shop at ECS Tuning | ||
| 07 | Průchodka | 2 | 63138654175 | $19.47 | Shop at ECS Tuning | |||||
| 08 | Sada zápustný šroub na plech 20 | ST3,9X19 | 4 | 07509064402 | UKONČENO | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
