Dodatečná obrysová světla for BMW 1502-2002tii 2002 (1976)

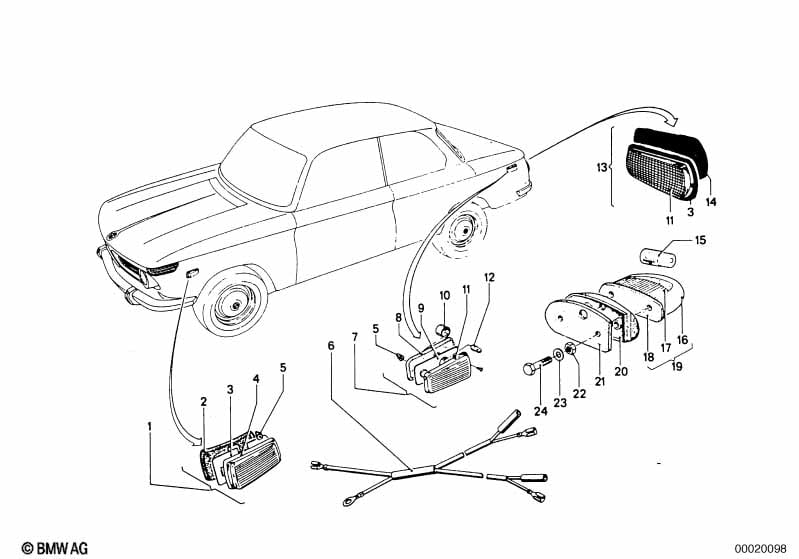

This Dodatečná obrysová světla technical drawing provides a detailed breakdown of the assembly for the 1502-2002tii 2002. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1976.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|

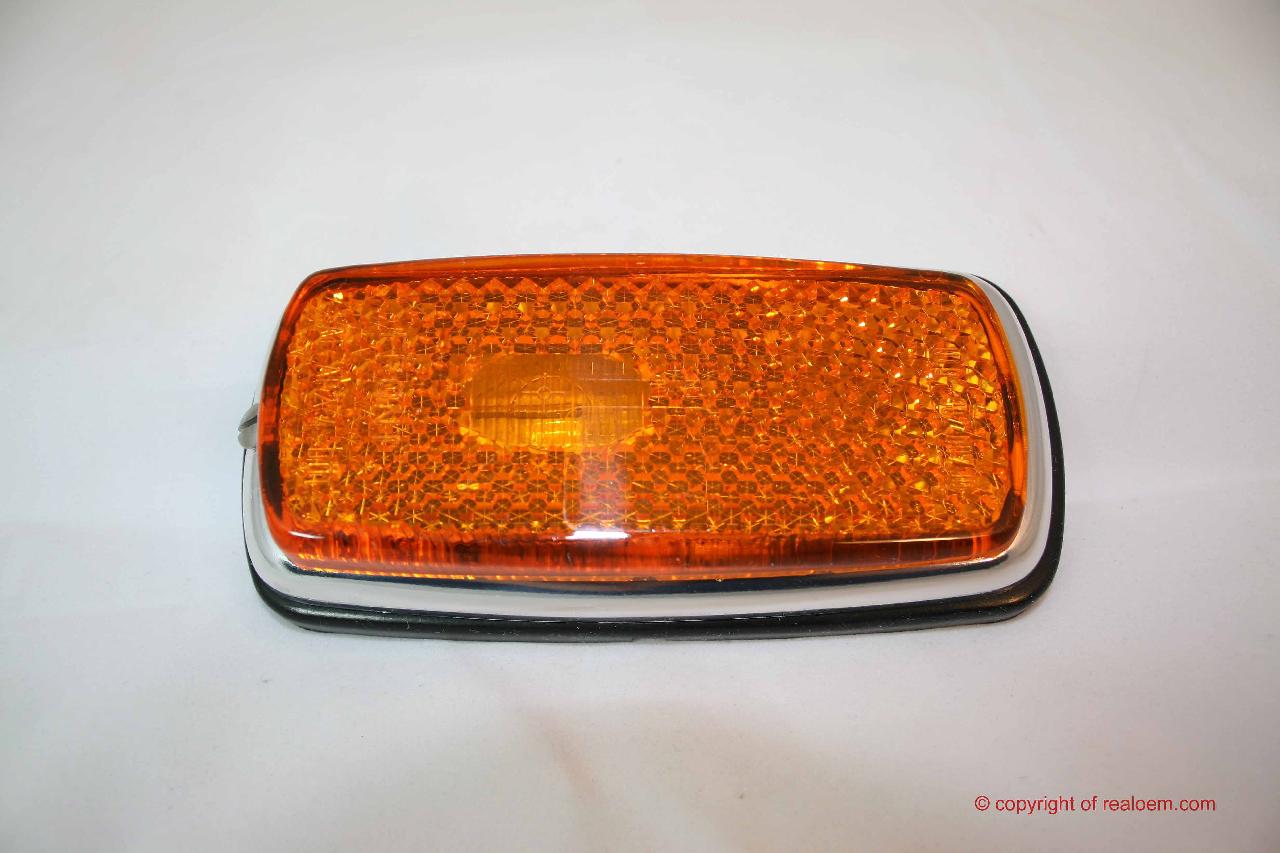

| 01 | Boční světlo | 1 | 63141351895 | $116.74 | UKONČENO | Shop at ECS Tuning | ||||
| 01 | Boční světlo přední | RECHTS | 1 | 63141351896 | $116.74 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Podložka | 1 | 63141352947 | UKONČENO | Shop at ECS Tuning | |||||
| 02 | Podložka | 1 | 63141352948 | $6.31 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Těsnění | 4 | 63141352938 | UKONČENO | Shop at ECS Tuning | |||||
| 04 | Boční světlo přední | 8 | 63141352937 | $42.64 | +core | Shop at ECS Tuning | ||||
| 05 | Uzavřená matice | M4 | 8 | 41335480120 | $0.20 | Shop at ECS Tuning | ||||
| 06 | Sada kabelů | 1 | 61121353085 | UKONČENO | Shop at ECS Tuning | |||||
| 07 | Boční značkovací světlo | 1 | 63141352989 | $115.39 | Shop at ECS Tuning | |||||
| 07 | Boční značkovací světlo zadní pravé | 1 | 63141352990 | $115.39 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 09 | Držák žárovky | 1 | 63141352991 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | Držák žárovky | 1 | 63141352992 | UKONČENO | Shop at ECS Tuning | |||||
| 10 | Ochranné víčko | 4 | 63141353027 | UKONČENO | Shop at ECS Tuning | |||||
| 11 | Boční světlo | 4 | 63141352952 | $14.17 | Shop at ECS Tuning | |||||
| 12 | Žárovka | 12V 4W | 2 | 07509063576 | $1.58 | Shop at ECS Tuning | ||||
| 13 | Odrazka | 1 | 63141353055 | $51.98 | +core | Shop at ECS Tuning | ||||
| 13 | Odrazka | 1 | 63141353056 | $51.98 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 14 | Podložka | 1 | 63141353061 | UKONČENO | Shop at ECS Tuning | |||||
| 14 | Podložka | 1 | 63141353062 | UKONČENO | Shop at ECS Tuning | |||||
| 15 | Žárovka | 3W | 2 | 51161873558 | $2.17 | UKONČENO | Shop at ECS Tuning | |||
| 16 | Držák žárovky | 2 | 63261352166 | UKONČENO | Shop at ECS Tuning | |||||

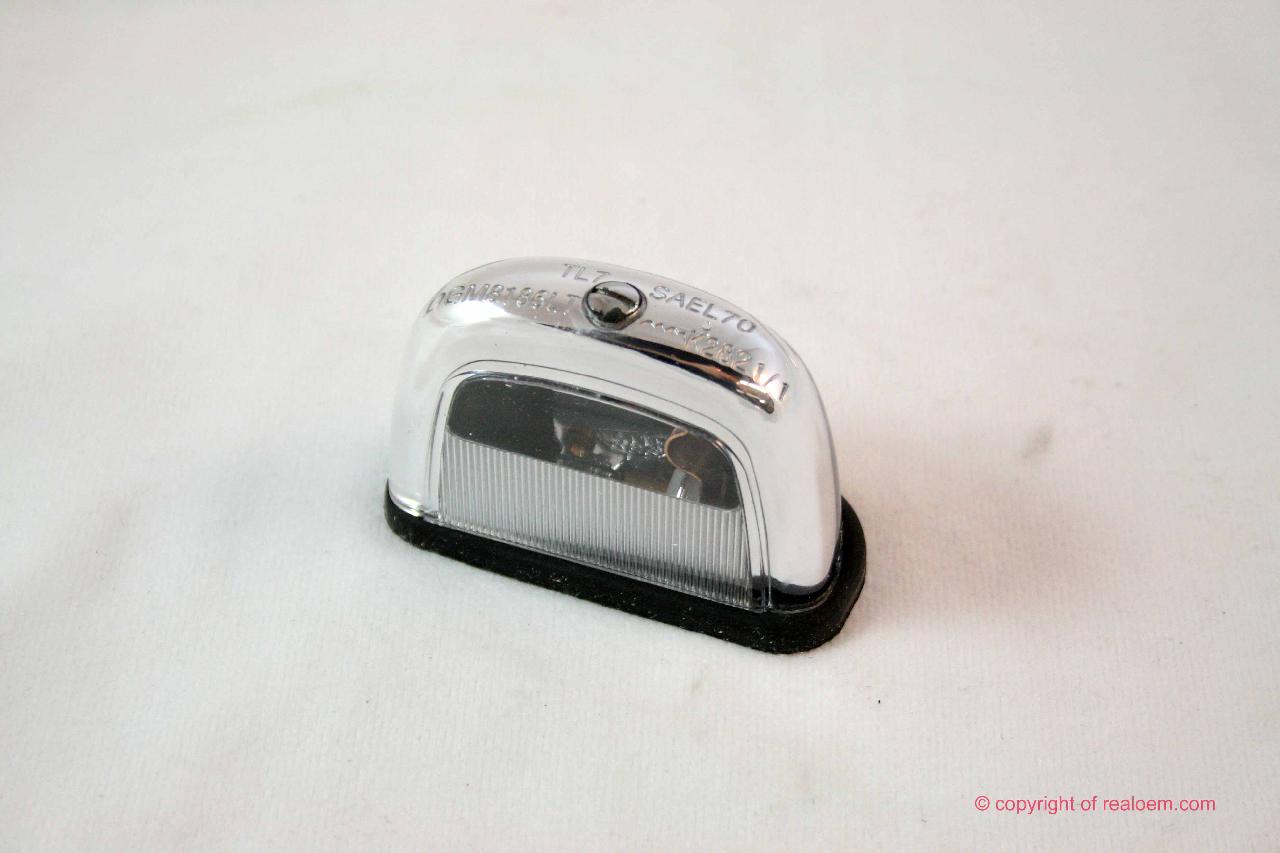

| 17 | Osvětlení registrační značky | 2 | 63268777102 | $36.56 | UKONČENO | Shop at ECS Tuning | ||||
| 18 | Podložka | 2 | 63261352168 | UKONČENO | Shop at ECS Tuning | |||||
| 19 | Osvětlení registrační značky | 2 | 63268777102 | $36.56 | UKONČENO | Shop at ECS Tuning | ||||
| 20 | Uchycení | 1 | 63268477106 | $2.78 | Shop at ECS Tuning | |||||
| 20 | Uchycení | 1 | 63268477107 | $2.74 | Shop at ECS Tuning | |||||

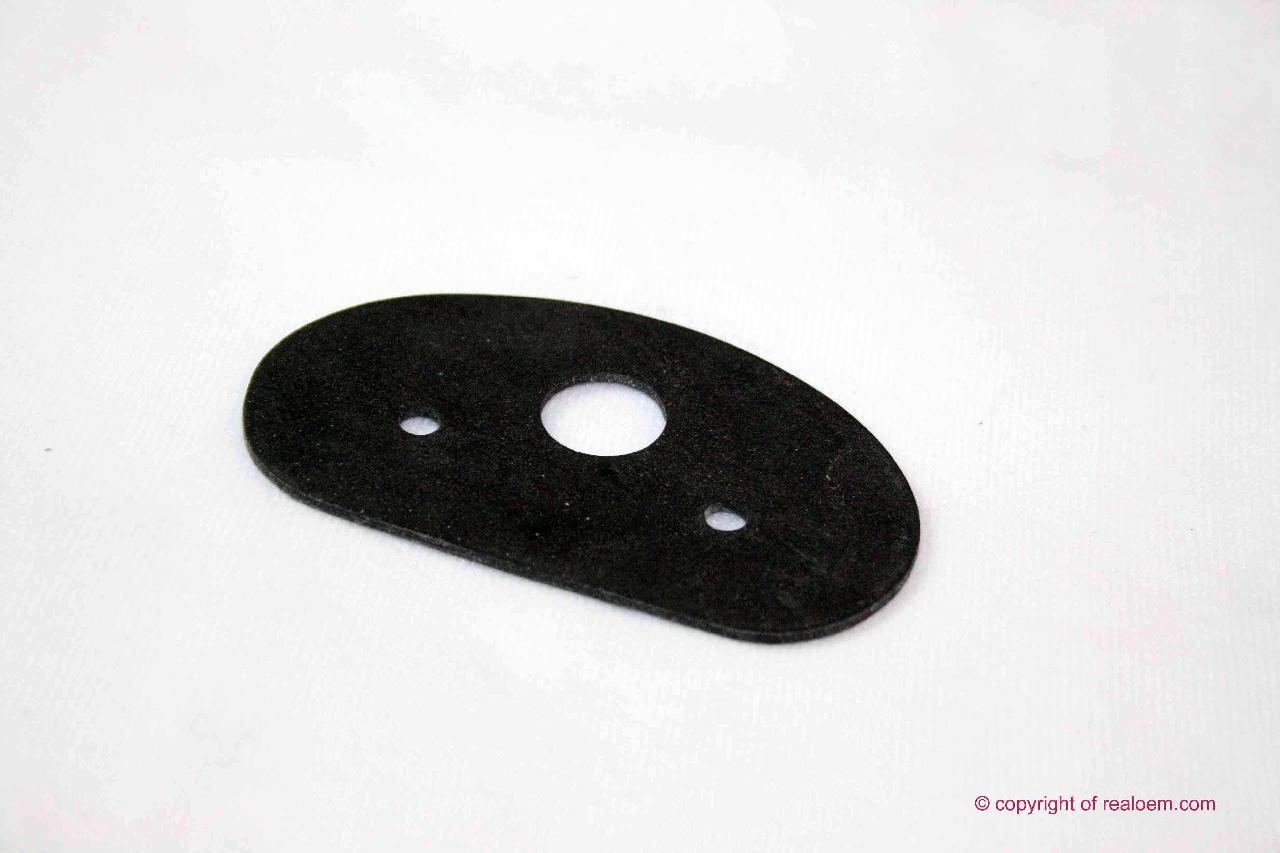

| 21 | Podložka | 2 | 63268477105 | $2.78 | UKONČENO | Shop at ECS Tuning | ||||
| 22 | Šestihranná matice | M4-A2-70 | 4 | 07119922854 | Shop at ECS Tuning | |||||
| 23 | Sada pružná podložka 25 | B4 | 4 | 07509064029 | UKONČENO | Shop at ECS Tuning | ||||
| 24 | Sada šroub s čočkovou hlavou 20 | M4X10 | 4 | 07509064414 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
