Zadní svítilna for BMW 1 Series E81 118i (2011)

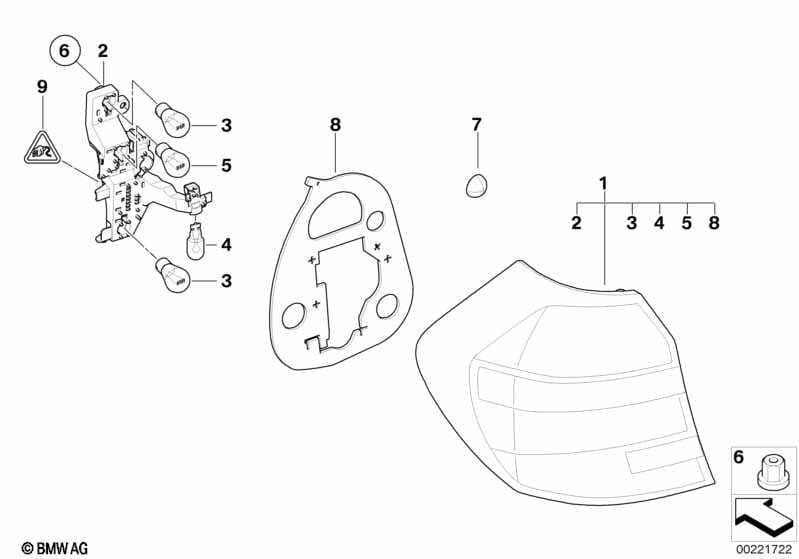

This Zadní svítilna technical drawing provides a detailed breakdown of the assembly for the 1 Series E81 118i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2011.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Xenonová světla nebo Adaptivní světlo do zatáček |
S522A=Ano S524A=Ano |
|||||||||
| 01 | Zadní svítilna LED levá | 1 | 63217181297 | Shop at ECS Tuning | ||||||
| 01 | Zadní svítilna LED pravá | 1 | 63217181298 | Shop at ECS Tuning | ||||||
| Pro vozidla s Xenonová světla a Adaptivní světlo do zatáček |
S522A=Ne S524A=Ne |
|||||||||
| 01 | Zadní svítilna pravá | 1 | 63217164956 | Shop at ECS Tuning | ||||||
| 01 | Zadní svítilna levá | 1 | 63217164955 | Shop at ECS Tuning | ||||||
| Pro vozidla s Edition Sport a Xenonová světla a Adaptivní světlo do zatáček |
P7MFA=Ano S522A=Ano S524A=Ano |
|||||||||
| 01 | Zadní svítilna boční stěna levá | HIGH VERSION | 1 | 63210432623 | Shop at ECS Tuning | |||||
| Black Line | ||||||||||
| 01 | Zadní svítilna boční stěna pravá | HIGH VERSION | 1 | 63210432624 | Shop at ECS Tuning | |||||
| Black Line | ||||||||||
| Pro vozidla s Edition Sport a Xenonová světla a Adaptivní světlo do zatáček |
P7MFA=Ano S522A=Ano S524A=Ne |
|||||||||
| 01 | Zadní svítilna boční stěna levá | HIGH VERSION | 1 | 63210432623 | Shop at ECS Tuning | |||||
| Black Line | ||||||||||
| 01 | Zadní svítilna boční stěna pravá | HIGH VERSION | 1 | 63210432624 | Shop at ECS Tuning | |||||
| Black Line | ||||||||||
| Pro vozidla s Edition Sport a Xenonová světla a Adaptivní světlo do zatáček |
P7MFA=Ano S522A=Ne S524A=Ano |
|||||||||
| 01 | Zadní svítilna boční stěna levá | HIGH VERSION | 1 | 63210432623 | Shop at ECS Tuning | |||||
| Black Line | ||||||||||
| 01 | Zadní svítilna boční stěna pravá | HIGH VERSION | 1 | 63210432624 | Shop at ECS Tuning | |||||
| Black Line | ||||||||||
| Pro vozidla s Edition Sport a Xenonová světla a Adaptivní světlo do zatáček |
P7MFA=Ano S522A=Ne S524A=Ne |
|||||||||
| 01 | Zadní svítilna boční stěna levá | LOW VERSION | 1 | 63210432621 | UKONČENO | Shop at ECS Tuning | ||||
| Black Line | ||||||||||
| 01 | Zadní svítilna boční stěna pravá | LOW VERSION | 1 | 63210432622 | UKONČENO | Shop at ECS Tuning | ||||
| Black Line | ||||||||||
| 02 | Držák žárovky zadní svítilna levý | 1 | 63217164963 | Shop at ECS Tuning | ||||||
| 02 | Držák žárovky zadní svítilna pravý | 1 | 63217164964 | Shop at ECS Tuning | ||||||
| Pro vozidla s Edition Sport |
P7MFA=Ano |
|||||||||
| 02 | Držák žárovky zadní svítilna levý | 1 | 63217260055 | Shop at ECS Tuning | ||||||
| 02 | Držák žárovky zadní svítilna pravý | 1 | 63217260056 | Shop at ECS Tuning | ||||||
| 03 | Žárovka Longlife | P21W/12V/21W | 4 | 63217160790 | $2.38 | Shop at ECS Tuning | ||||
| 04 | Žárovka Longlife | 12V 16W | 2 | 63217160935 | $6.42 | Shop at ECS Tuning | ||||
| 05 | Žárovka stříbrná | 12V 21W | 2 | 63217160897 | $19.40 | Shop at ECS Tuning | ||||
| 05 | Žárovka Longlife žlutá | PY21W 12V 21W | 2 | 63217176025 | $5.58 | Shop at ECS Tuning | ||||
| Pro vozidla s Xenonová světla nebo Adaptivní světlo do zatáček |
S522A=Ne S524A=Ne |
|||||||||
| 05 | Sada na přestavbu žárovky stříbrné | 2 | 63120420391 | $86.00 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 06 | Šestihranná matice s podložkou | M5-8-ZNNIV SI | 6 | 07129904381 | $0.64 | Shop at ECS Tuning | ||||
| 07 | Pryžový doraz | 2 | 63217173556 | $1.17 | Shop at ECS Tuning | |||||
| 08 | Těsnění zadní svítilna levá | 1 | 63217199767 | Shop at ECS Tuning | ||||||
| 08 | Těsnění zadní svítilna pravá | 1 | 63217199768 | Shop at ECS Tuning | ||||||
| 09 | Univerzální zdířk.skříň MPQ nekódovaná | 6 POL. | 2 | 61136984758 | $3.12 | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt ELO- Power 2,8x 0,63 | 0,5-1,0 MM² | 2 | 61138364832 | $0.35 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
