Zadní svítilna for BMW 2 Series F78 Gran Coupé 225L (2025)

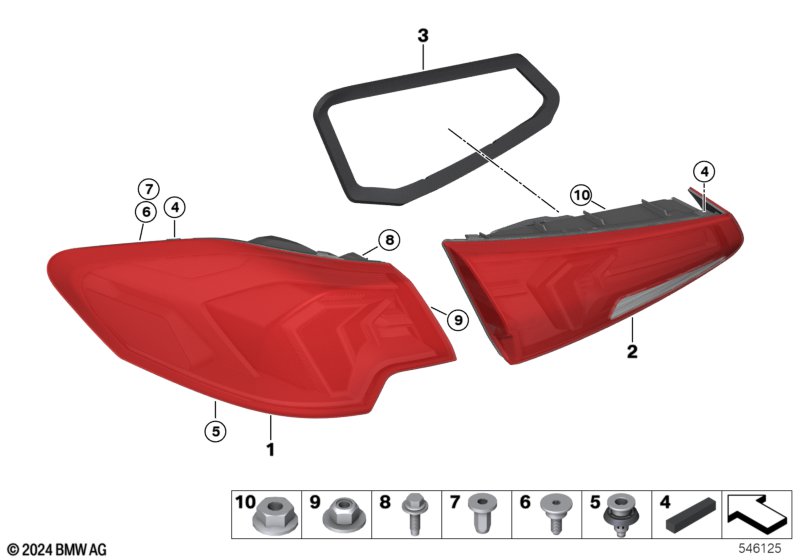

This Zadní svítilna technical drawing provides a detailed breakdown of the assembly for the 2 Series F78 Gran Coupé 225L. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2025.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s SVĚTLOMETY BMW INDIVIDUAL SHADOW LINE |
S3MFA=Ne |
|||||||||
| 01 | Zadní světlo boční stěny vlevo | 1 | 63215A36647 | Shop at ECS Tuning | ||||||
| 01 | Zadní svítilna boční stěna pravá | 1 | 63215A36648 | Shop at ECS Tuning | ||||||
| Pro vozidla s SVĚTLOMETY BMW INDIVIDUAL SHADOW LINE |
S3MFA=Ano |
|||||||||
| 01 | Zadní svítilna boční stěna levá | 1 | 63217888915 | Shop at ECS Tuning | ||||||
| 01 | Zadní svítilna boční stěna pravá | 1 | 63217888916 | Shop at ECS Tuning | ||||||
| Pro vozidla s SVĚTLOMETY BMW INDIVIDUAL SHADOW LINE |
S3MFA=Ne |
|||||||||
| 02 | Zadní svítilna zadní výklopné dveře levá | NSL/ CN | 1 | 63215A36651 | Shop at ECS Tuning | |||||
| 02 | Zadní svítilna zadní výklop. dveře pravá | OHNE NSL/ CN | 1 | 63215A36652 | Shop at ECS Tuning | |||||
| Pro vozidla s SVĚTLOMETY BMW INDIVIDUAL SHADOW LINE |
S3MFA=Ano |
|||||||||
| 02 | Zadní svítilna zadní výklopné dveře levá | NSL | 1 | 63217888853 | Shop at ECS Tuning | |||||
| 02 | Zadní svítilna zadní výklop. dveře pravá | OHNE NSL | 1 | 63217888854 | Shop at ECS Tuning | |||||
| 03 | Těsnění zadní svítilna levá | 1 | 63215B3A6D1 | Shop at ECS Tuning | ||||||
| 03 | Těsnění zadní svítilna pravá | 1 | 63215B3A6D2 | Shop at ECS Tuning | ||||||
| 04 | Sada ochrana proti oděru | 1 | 63215B39BA1 | Shop at ECS Tuning | ||||||
| 05 | Svorka zadní svítilna | 2 | 63219883874 | Shop at ECS Tuning | ||||||
| 06 | Torx šroub | M5X12 | 2 | 07145A5A349 | Shop at ECS Tuning | |||||
| 07 | Slepá nýtovací matice s hlavou | M5 | 2 | 07147206525 | $1.82 | Shop at ECS Tuning | ||||
| 08 | Šestihranný šroub | M6X30 | 2 | 07119909563 | Shop at ECS Tuning | |||||
| 09 | Šestihranná matice samojisticí | M6 | 2 | 64509123157 | $0.70 | Shop at ECS Tuning | ||||
| 10 | Šestihranná matice | M6-10-ZNNIV SI | 2 | 07129907467 | Shop at ECS Tuning | |||||
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 2 Series F78 Gran Coupé 225L Zadní svítilna?
- This technical diagram illustrates the Zadní svítilna within the Osvětlovací souprava group for the 2 Series F78 Gran Coupé 225L produced during 2025. It provides a detailed exploded view of the components, identifying key parts such as the Zadní světlo boční stěny vlevo (Part #63215A36647).
- Which models use the hardware listed in this Zadní svítilna?
- The hardware and components featured in the Zadní svítilna are specific to the 2 Series F78 Gran Coupé 225L produced during 2025. These technical specifications ensure that parts like the Zadní světlo boční stěny vlevo (63215A36647) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Zadní svítilna assembly?
- Each item in the Zadní svítilna corresponds to the numbered list below the illustration. For the 2 Series F78 Gran Coupé 225L, you can identify the Zadní světlo boční stěny vlevo by locating its position on the schematic, which then links to the official BMW part number 63215A36647 for the Osvětlovací souprava section.
