Zařízení čerstvého vzduchu for BMW 5 Series E12 520 (1979)

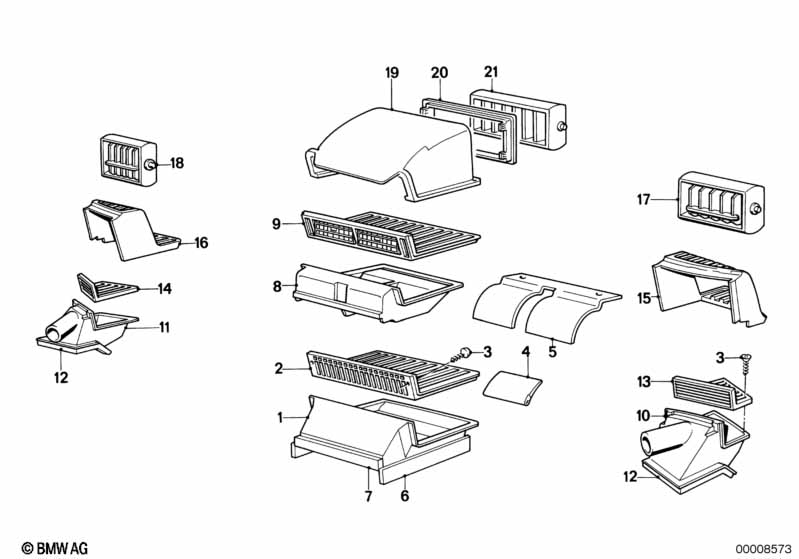

This Zařízení čerstvého vzduchu technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 520. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1979.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 03 | Zápustný šroub na plech s čočkovou hl. | ST2,9X16 | X | 07119902423 | $0.36 | Shop at ECS Tuning | ||||
| 04 | Rozváděcí lopatka turbíny | 2 | 64221355347 | $2.23 | UKONČENO | Shop at ECS Tuning | ||||
| Pro vozidla s Klimatizace |
=Ano |
|||||||||
| 05 | Rozváděcí lopatka turbíny | 1 | 08/1976 | 64501356031 | $5.47 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Těsnicí pásek | 2 | 64221354708 | UKONČENO | Shop at ECS Tuning | |||||
| 08 | Připojovací kus | 1 | 08/1976 | 64221848415 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Mřížka čerstvého vzduchu | 1 | 08/1976 | 64221848404 | Shop at ECS Tuning | |||||
| 10 | Připojovací kus levý | 1 | 64221354749 | UKONČENO | Shop at ECS Tuning | |||||
| 11 | Připojovací kus pravý | 1 | 64221354750 | $6.58 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Těsnění | 2 | 64221354746 | $0.83 | UKONČENO | Shop at ECS Tuning | ||||
| 15 | Kryt levý | 1 | 08/1976 | 64221854033 | $5.83 | UKONČENO | Shop at ECS Tuning | |||
| 16 | Kryt pravý | 1 | 08/1976 | 64221854034 | $5.02 | UKONČENO | Shop at ECS Tuning | |||
| 17 | Mřížka čerstvého vzduchu levá | 1 | 08/1976 | 64221854381 | $16.11 | UKONČENO | Shop at ECS Tuning | |||
| 18 | Mřížka čerstvého vzduchu pravá | 1 | 08/1976 | 64221854382 | $15.74 | Shop at ECS Tuning | ||||
| Pro vozidla s Klimatizace |
=Ano |
|||||||||
| 19 | Kryt | 1 | 12/1978 | 08/1979 | 64221862982 | Shop at ECS Tuning | ||||
| 20 | Rám | 1 | 12/1978 | 08/1979 | 64221862984 | UKONČENO | Shop at ECS Tuning | |||
| 21 | Mřížka čerstvého vzduchu | 1 | 12/1978 | 08/1979 | 64221862983 | $55.53 | UKONČENO | Shop at ECS Tuning | ||
Notes
- Ukončeno = Díl se již nevyrábí.
