Výstup vzduchu zadní střední for BMW 7 Series E23 728i (1986)

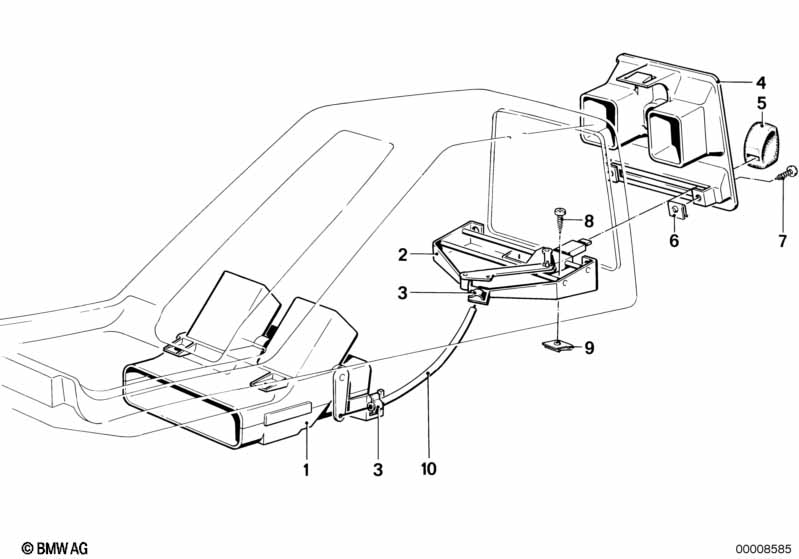

This Výstup vzduchu zadní střední technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 728i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1986.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Rozdělovač | 1 | 08/1979 | 51161874438 | UKONČENO | Shop at ECS Tuning | ||||
| 02 | Kulisa řazení | 1 | 08/1979 | 51161874451 | $29.02 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Svorka | 1 | 08/1979 | 64111358563 | $1.83 | Shop at ECS Tuning | ||||
| 04 | Výstup vzduchu zadní střední | 1 | 08/1979 | 51161920787 | $16.22 | UKONČENO | Shop at ECS Tuning | |||
| 05 | Knoflík | 1 | 08/1979 | 51161874450 | $10.84 | UKONČENO | Shop at ECS Tuning | |||
| 06 | Matice na plech | ST2,9-1 | 2 | 08/1979 | 07129901631 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Zápustný šroub na plech s čočkovou hl. | ST2,9X9,5 | 2 | 08/1979 | 07119902399 | $0.98 | UKONČENO | Shop at ECS Tuning | ||
| 08 | Samořezný šroub s čočkovou hlavou | ST3,9X16 | 2 | 08/1979 | 07119906745 | $0.29 | UKONČENO | Shop at ECS Tuning | ||
| 09 | Matice na plech | B3,9 | 2 | 08/1979 | 51131914097 | $1.03 | Shop at ECS Tuning | |||
| 10 | Bovden | 1 | 08/1979 | 51161874443 | $3.24 | UKONČENO | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series E23 728i Výstup vzduchu zadní střední?
- This technical diagram illustrates the Výstup vzduchu zadní střední within the Topení a klimatizace group for the 7 Series E23 728i produced during 1986. It provides a detailed exploded view of the components, identifying key parts such as the Rozdělovač (Part #51161874438).
- Which models use the hardware listed in this Výstup vzduchu zadní střední?
- The hardware and components featured in the Výstup vzduchu zadní střední are specific to the 7 Series E23 728i produced during 1986. These technical specifications ensure that parts like the Rozdělovač (51161874438) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Výstup vzduchu zadní střední assembly?
- Each item in the Výstup vzduchu zadní střední corresponds to the numbered list below the illustration. For the 7 Series E23 728i, you can identify the Rozdělovač by locating its position on the schematic, which then links to the official BMW part number 51161874438 for the Topení a klimatizace section.
