Větrací kanál for BMW 7 Series E38 728i (1998)

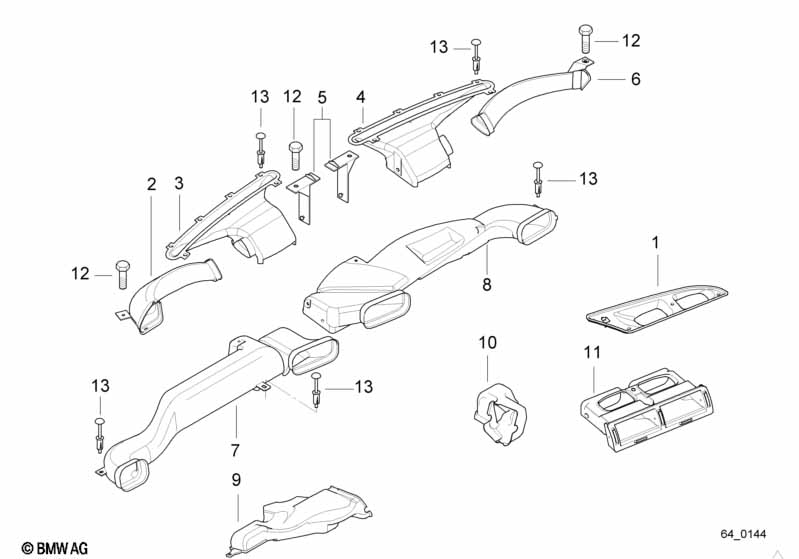

This Větrací kanál technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 728i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1998.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Pouzdro mřížka čerstvého vzduchu nepřímá | SCHWARZ | 1 | 03/1999 | 64228391625 | $35.87 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Pouzdro mřížka čerstvého vzduchu nepřímá | DUNKELBLAU | 1 | 03/1999 | 64228391626 | $35.87 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Pouzdro mřížka čerstvého vzduchu nepřímá | SANDBEIGE | 1 | 03/1999 | 64228391627 | $10.71 | UKONČENO | Shop at ECS Tuning | ||
| 01 | Pouzdro mřížka čerstvého vzduchu nepřímá | DUNKELGRUEN | 1 | 03/1999 | 64228391628 | $35.87 | UKONČENO | Shop at ECS Tuning | ||
| 02 | Kanál teplého vzduchu levý | 1 | 64228150457 | $10.16 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Hubice odmrazovače levá | 1 | 64228150431 | $37.04 | Shop at ECS Tuning | |||||
| 04 | Hubice odmrazovače pravá | 1 | 64228150432 | $37.04 | UKONČENO | Shop at ECS Tuning | ||||
| 05 | Držák větrací kanál | 2 | 64228157851 | $2.84 | Shop at ECS Tuning | |||||
| 06 | Kanál teplého vzduchu pravý | 1 | 64228150458 | $10.16 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Kanál studeného vzduchu levý | 1 | 64228150427 | $22.87 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Kanál studeného vzduchu pravý | 1 | 64228150428 | $22.87 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Topný kanál prostor pro nohy levý | 1 | 64228150435 | $19.07 | Shop at ECS Tuning | |||||
| 09 | Topný kanál prostor pro nohy pravý | 1 | 64228150436 | $18.88 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series E38 728i Větrací kanál?
- This technical diagram illustrates the Větrací kanál within the Topení a klimatizace group for the 7 Series E38 728i produced during 1998. It provides a detailed exploded view of the components, identifying key parts such as the Pouzdro mřížka čerstvého vzduchu nepřímá (Part #64228391625).
- Which models use the hardware listed in this Větrací kanál?
- The hardware and components featured in the Větrací kanál are specific to the 7 Series E38 728i produced during 1998. These technical specifications ensure that parts like the Pouzdro mřížka čerstvého vzduchu nepřímá (64228391625) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Větrací kanál assembly?
- Each item in the Větrací kanál corresponds to the numbered list below the illustration. For the 7 Series E38 728i, you can identify the Pouzdro mřížka čerstvého vzduchu nepřímá by locating its position on the schematic, which then links to the official BMW part number 64228391625 for the Topení a klimatizace section.
