Součásti skříně topení Behr for BMW 7 Series E23 735i (1982)

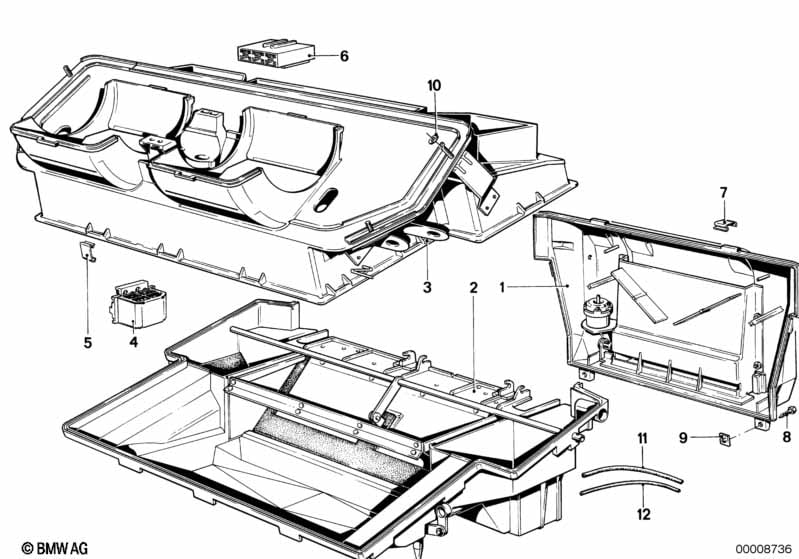

This Součásti skříně topení Behr technical drawing provides a detailed breakdown of the assembly for the 7 Series E23 735i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1982.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Díl skříně zadní | 1 | 08/1979 | 64111367812 | $409.40 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Díl skříně dolní | 1 | 08/1979 | 64111367811 | $220.97 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Díl skříně horní | 1 | 64111367396 | $456.78 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Díl skříně horní | 1 | 64111367810 | UKONČENO | Shop at ECS Tuning | |||||
| 04 | Odpor | 1 | 03/1978 | 64111374758 | $33.88 | Shop at ECS Tuning | ||||
| 05 | Svorka | X | 64111363101 | $2.00 | UKONČENO | Shop at ECS Tuning | ||||
| 07 | Svorka | 4 | 64111354630 | $0.38 | Shop at ECS Tuning | |||||
| 08 | Šestihranný šroub na plech | ST4,8X13-C | 2 | 07119916813 | $0.13 | Shop at ECS Tuning | ||||
| 09 | Lisovaná matice do otvoru | ST4,8-2 | 4 | 07129926109 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Podložka | 2 | 64111366357 | $0.67 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Pryžové těsnění | D5MM | 1 | 64111367149 | $4.29 | Shop at ECS Tuning | ||||
| 12 | Pryžové těsnění | 1500MM | 1 | 64111374109 | $7.15 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
