Součásti skříně automatická klimatizace for BMW 7 Series E38 750iLP (2001)

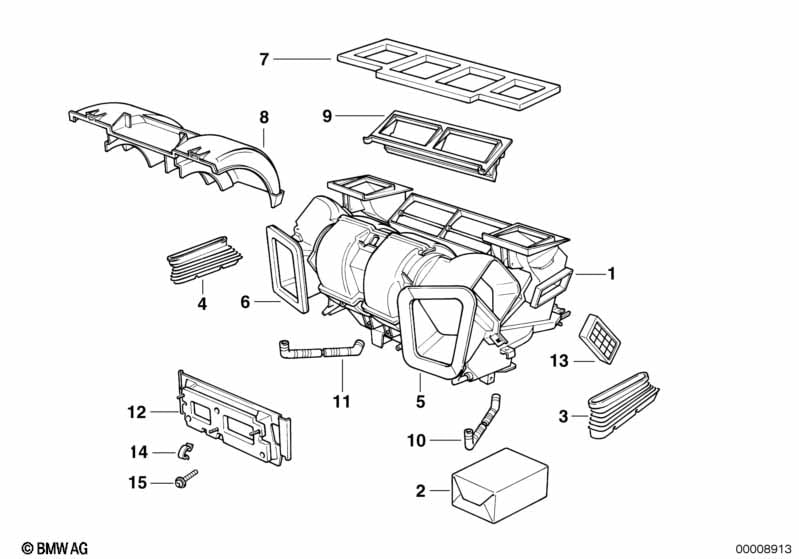

This Součásti skříně automatická klimatizace technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 750iLP. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2001.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Prázdná skříň topení/klimatizace | IHKA | 1 | 64118391828 | $875.21 | Shop at ECS Tuning | ||||
| 02 | Sada malé díly/stavěcí páka klimatizace | BEHR | 1 | 64118391576 | $66.80 | Shop at ECS Tuning | ||||
| 03 | Průchodka top.kanál prost.zad.sedad.levá | 1 | 64118391129 | $16.26 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Průchodka top.kanál prost.zad.sedad. pr. | 1 | 64118391130 | UKONČENO | Shop at ECS Tuning | |||||
| 05 | Těsnění přípojka čerstvého vzduchu levá | 1 | 64518391383 | $5.33 | Shop at ECS Tuning | |||||
| 06 | Těsnění přípojka čerstvého vzduchu pravá | 1 | 64518391384 | $3.31 | Shop at ECS Tuning | |||||
| 07 | Těsnicí rám | 1 | 64118391812 | $54.27 | Shop at ECS Tuning | |||||
| 08 | Víko ventilátor | 1 | 64118391819 | $34.14 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Hrdlo ventilace | 1 | 64118391817 | $22.92 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Lisovaná hadice | 1 | 64118362111 | $8.36 | UKONČENO | Shop at ECS Tuning | ||||
| 11 | Lisovaná hadice | 1 | 64118362112 | $5.63 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Přídržná deska topení/klimatizace | 1 | 64118391386 | $58.72 | Shop at ECS Tuning | |||||
| 13 | Vložka filtru | 1 | 64118391385 | $18.11 | Shop at ECS Tuning | |||||
| 14 | Svorka | X | 64111370938 | $0.38 | Shop at ECS Tuning | |||||
| 15 | Šroub | X | 64118391918 | $0.32 | Shop at ECS Tuning |
Notes
- Ukončeno = Díl se již nevyrábí.
