Chladicí potrubí for BMW 5 Series E39 520i

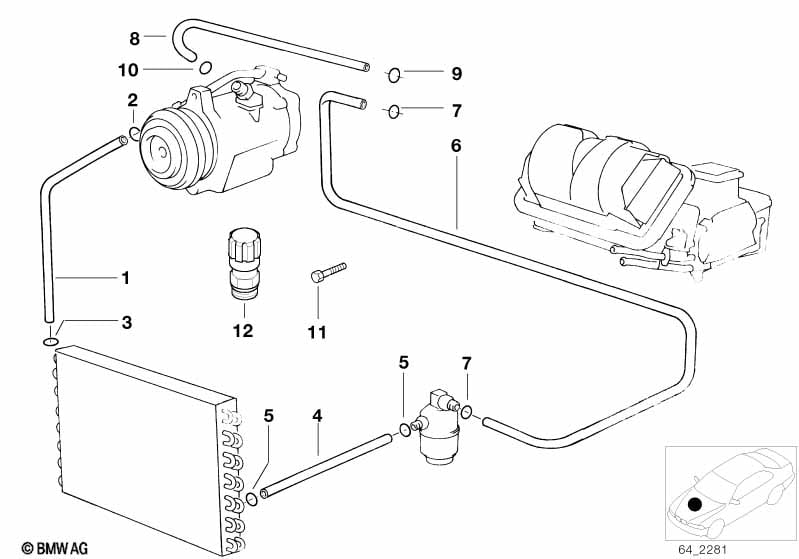

This Chladicí potrubí technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 520i. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pozor! Není vhodné k dodatečné klimatizaci Economic. Díly pro Economic viz ETK „Výběr příslušenství pohodlí“ |
|||||||||
| 01 | Tlakové vedení kompresor-kondenzátor | 1 | 09/1997 | 64538370726 | $145.83 | Shop at ECS Tuning | ||||
| 02 | Těsnicí kroužek | D=14MM | 1 | 09/1997 | 64508390603 | $1.49 | Shop at ECS Tuning | |||
| 03 | Těsnicí kroužek | D=11.1MM | 1 | 09/1997 | 64508390602 | $1.49 | Shop at ECS Tuning | |||
| 04 | Tlakové vedení kondenzátor-sušič | 1 | 09/1997 | 64538367976 | $52.22 | Shop at ECS Tuning | ||||
| Vhodné pouze pro Tlakové vedení 8 375 759 |
||||||||||
| 04 | Tlakové vedení kondenzátor-sušič | 1 | 09/1996 | 12/1996 | 64538367976 | $52.22 | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Láhev sušiče | 1 | 09/1996 | 12/1996 | 64538372985 | $217.53 | Shop at ECS Tuning | |||
| -- | Tlakové vedení sušič-výparník | 1 | 09/1996 | 12/1996 | 64538372989 | $153.40 | Shop at ECS Tuning | |||
| 05 | Těsnicí kroužek | D=11.1MM | 2 | 09/1997 | 64508390602 | $1.49 | Shop at ECS Tuning | |||
| 06 | Tlakové vedení sušič-výparník | 1 | 09/1997 | 64538372989 | $153.40 | Shop at ECS Tuning | ||||
| Vhodné pouze pro Tlakové vedení 8 375 758 |
||||||||||
| 06 | Tlakové vedení sušič-výparník | 1 | 09/1996 | 12/1996 | 64538372989 | $153.40 | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Tlakové vedení kondenzátor-sušič | 1 | 09/1996 | 12/1996 | 64538367976 | $52.22 | Shop at ECS Tuning | |||
| -- | Láhev sušiče | 1 | 09/1996 | 12/1996 | 64538372985 | $217.53 | Shop at ECS Tuning | |||
| 07 | Těsnicí kroužek | D=11.1MM | 2 | 09/1997 | 64508390602 | $1.49 | Shop at ECS Tuning | |||
| 08 | Sací potrubí výparník-kompresor | 1 | 09/1997 | 64538371320 | $178.02 | Shop at ECS Tuning | ||||
| 09 | Těsnicí kroužek | D=14MM | 1 | 09/1997 | 64508390603 | $1.49 | Shop at ECS Tuning | |||
| 10 | Těsnicí kroužek | D=23 MM | 1 | 09/1997 | 64508363041 | $1.22 | Shop at ECS Tuning | |||
| 11 | Šroub s válcovou hlavou s podložkou | M8X25-Z3 | 10 | 09/1997 | 07119920022 | $0.96 | Shop at ECS Tuning | |||
| vhodné jen pro sací potrubí |
||||||||||
| 12 | Vložka ventilu sací potrubí | R134A | 1 | 09/1997 | 64509177579 | $10.87 | Shop at ECS Tuning | |||
| Tlakové vedení | ||||||||||
| 12 | Vložka ventilu tlakové vedení | R134A | 1 | 09/1997 | 64509177577 | $10.87 | Shop at ECS Tuning | |||
| 12 | Vložka ventilu tlakové vedení | R134A | 1 | 09/1997 | 64538391215 | $9.32 | UKONČENO | Shop at ECS Tuning | ||
Notes
- Ukončeno = Díl se již nevyrábí.
