Chladicí potrubí for BMW MINI R50 Cooper (2000)

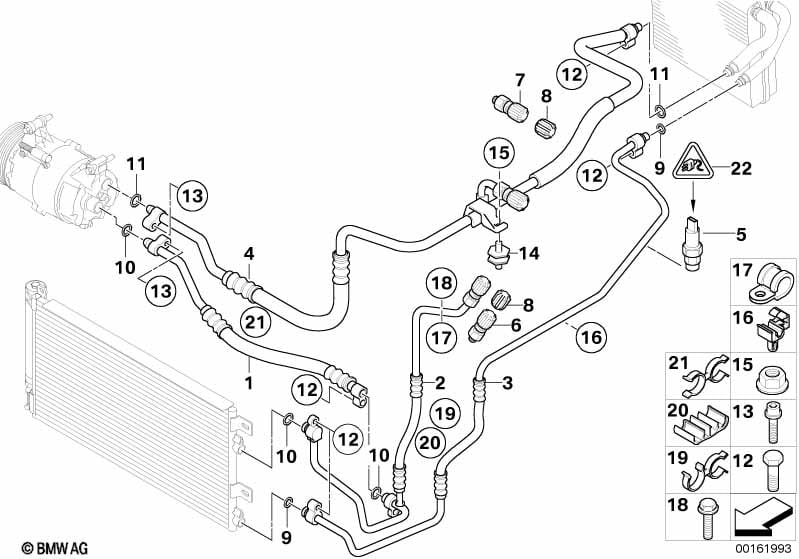

This Chladicí potrubí technical drawing provides a detailed breakdown of the assembly for the MINI R50 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2000.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Tlakové vedení kompresor-kondenzátor | 1 | 64531504536 | $81.73 | Shop at ECS Tuning | |||||
| 02 | Tlakové vedení kompresor-kondenzátor | 1 | 64509181882 | $81.73 | Shop at ECS Tuning | |||||
| 03 | Tlakové vedení kondenzátor-výparník | 1 | 64509167765 | $162.30 | Shop at ECS Tuning | |||||
| 04 | Sací potrubí výparník-kompresor | 1 | 64509181965 | $142.43 | Shop at ECS Tuning | |||||
| 05 | Snímač tlaku | 1 | 64539323658 | Shop at ECS Tuning | ||||||
| 06 | Vložka ventilu tlakové vedení | R134A | 1 | 08/2003 | 64538391215 | $9.32 | UKONČENO | Shop at ECS Tuning | ||
| 06 | Vložka ventilu tlakové vedení | R134A | 1 | 64509177577 | $10.87 | Shop at ECS Tuning | ||||
| 07 | Vložka ventilu sací potrubí | R134A | 1 | 64509177579 | $10.87 | Shop at ECS Tuning | ||||
| 08 | Uzavírací víčko sací potrubí | R134A | 1 | 64538387437 | $0.81 | Shop at ECS Tuning | ||||
| 08 | Uzavírací víčko tlakové vedení | R134A | 1 | 64538387438 | $0.82 | Shop at ECS Tuning | ||||
| 09 | Těsnicí kroužek | 9,5X2,5 | 1 | 64508374959 | $2.69 | Shop at ECS Tuning | ||||
| 10 | Těsnicí kroužek | D=10,8 MM | 3 | 64508375741 | $2.04 | Shop at ECS Tuning | ||||
| 11 | Těsnicí kroužek | D=13,7 MM | 2 | 64538375742 | $1.93 | Shop at ECS Tuning | ||||
| 12 | Šestihranný šroub | M6X20-8.8-ZNS | 5 | 09/2001 | 07119913016 | $0.60 | UKONČENO | Shop at ECS Tuning | ||
| 12 | Šestihranný šroub s podložkou | M6X20 | 5 | 07119904527 | $0.44 | Shop at ECS Tuning | ||||
| 13 | Šroub s válcovou hlavou s podložkou | M8X30-U1-ZNS3 | 2 | 07119905720 | $0.47 | Shop at ECS Tuning | ||||
| 14 | Pryžový doraz | 1 | 64119175671 | $4.25 | Shop at ECS Tuning | |||||
| 15 | Šestihranná matice | 1 | 07129906887 | $0.56 | Shop at ECS Tuning | |||||
| 16 | Držák tlakové vedení klimatizace | 1 | 64538369549 | $1.42 | Shop at ECS Tuning | |||||
| 17 | Spona | D=10/6,4 | 1 | 12141305028 | $1.58 | Shop at ECS Tuning | ||||
| 18 | Šestihranný šroub s podložkou | M6X20 | 1 | 10/2006 | 07119904527 | $0.44 | Shop at ECS Tuning | |||
| 18 | Šestihranný šroub s podložkou | M6X20-U1-ZNS3 | 1 | 07119903849 | $1.05 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Držák hadicové vedení | 1 | 11721285185 | $1.90 | Shop at ECS Tuning | |||||
| 21 | Držák hadicové vedení | 2 | 17127500510 | $1.57 | Shop at ECS Tuning | |||||
| 22 | univerzální zdířková skříň nekódovaná | 3 POL. | 1 | 07/2008 | 61138365348 | $3.40 | Shop at ECS Tuning | |||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt MQS ELA s kabelem | 0,5-0,75 MM² AG | X | 07/2008 | 61130056384 | Shop at ECS Tuning | ||||
| -- | Zdířkový kontakt MQS ELA s kabelem | 0,35-0,5 MM² AG | X | 07/2008 | 61130056961 | Shop at ECS Tuning | ||||
| 22 | Opravná sada kryt pouzdra | 3 POL. | 1 | 61132359998 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Zdířkový kontakt MQS ELA s kabelem | 0,5-0,75 MM² AG | X | 61130056384 | Shop at ECS Tuning | |||||
| -- | Zdířkový kontakt MQS ELA s kabelem | 0,35-0,5 MM² AG | X | 61130056961 | Shop at ECS Tuning | |||||
Notes
- Ukončeno = Díl se již nevyrábí.
