Vedení vzduchu for BMW MINI Paceman R61 Cooper

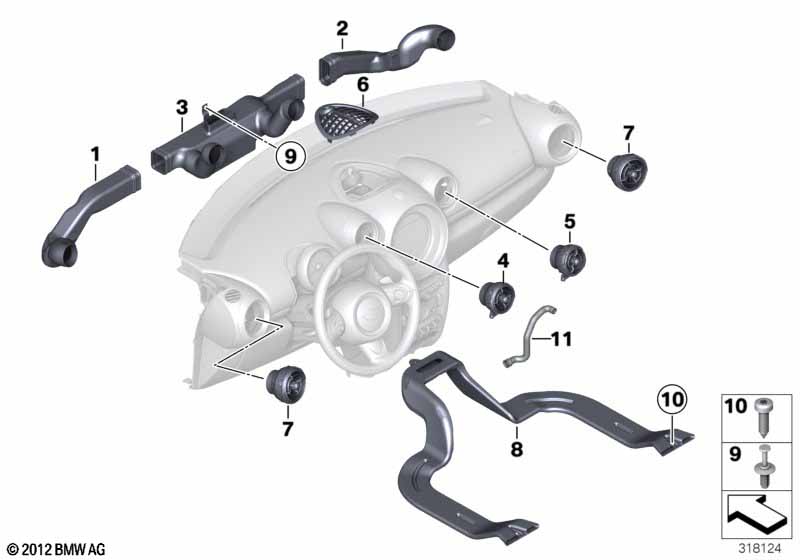

This Vedení vzduchu technical drawing provides a detailed breakdown of the assembly for the MINI Paceman R61 Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Kanál studeného vzduchu levý | 1 | 51459801451 | +core | Shop at ECS Tuning | |||||
| 02 | Kanál studeného vzduchu pravý | 1 | 51459801452 | +core | Shop at ECS Tuning | |||||
| 03 | Kanál studeného vzduchu střední | 1 | 51459801449 | +core | Shop at ECS Tuning | |||||
| 04 | Výdech střední levý | 1 | 07/2014 | 51459801435 | +core | Shop at ECS Tuning | ||||
| 04 | Výdech střední levý | 1 | 07/2014 | 64229813049 | Shop at ECS Tuning | |||||
| 05 | Výdech střední pravý | 1 | 07/2014 | 51459801436 | Shop at ECS Tuning | |||||
| 05 | Výdech střední pravý | 1 | 07/2014 | 64229813050 | Shop at ECS Tuning | |||||
| 06 | Větrací mřížka | 1 | 51459801430 | +core | Shop at ECS Tuning | |||||
| 07 | Výdech vnější | 2 | 07/2014 | 51452752764 | $29.30 | Shop at ECS Tuning | ||||
| 07 | Výdech vnější | 2 | 07/2014 | 64229813167 | Shop at ECS Tuning | |||||
| 08 | Topný kanál prostor zadních sedadel | 1 | 64229800088 | Shop at ECS Tuning | ||||||
| 09 | Rozpěrný nýt | D = 6MM | 3 | 51111908077 | $0.30 | Shop at ECS Tuning | ||||
| 10 | Samořezný šroub s čočkovou hlavou | ST4,2X16-U1- SW | X | 07119903793 | $0.38 | Shop at ECS Tuning | ||||
| 11 | Kanál studeného vzduchu příruč. schránka | 1 | 51459801453 | +core | Shop at ECS Tuning |
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
