Vedení vzduchu for BMW MINI F56 LCI Cooper

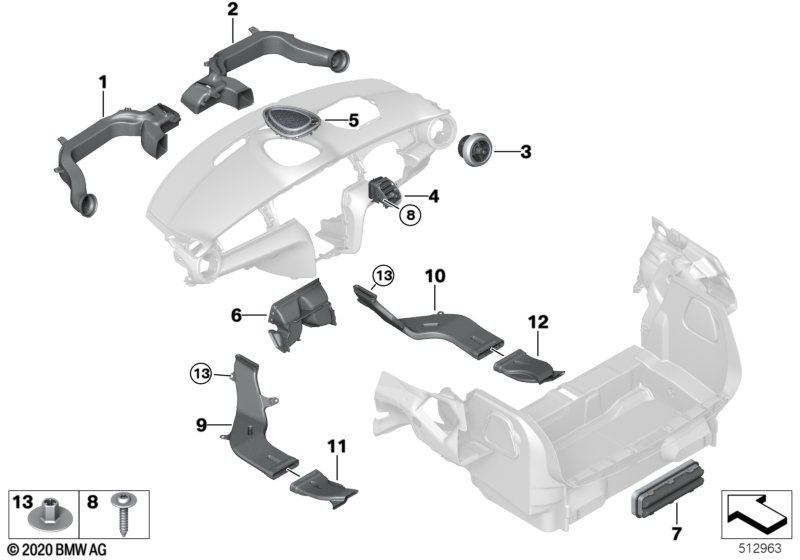

This Vedení vzduchu technical drawing provides a detailed breakdown of the assembly for the MINI F56 LCI Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Kanál studeného vzduchu strana řidiče | 1 | 64225A34890 | Shop at ECS Tuning | ||||||
| 02 | Kanál studeného vzduchu strana spoluj. | 1 | 64225A34892 | Shop at ECS Tuning | ||||||
| 03 | Výdech vnější | BASIS | 2 | 64229891231 | Shop at ECS Tuning | |||||
| 04 | Výdech střední levý | 1 | 64229891227 | Shop at ECS Tuning | ||||||
| 04 | Výdech střední pravý | 1 | 64229891228 | Shop at ECS Tuning | ||||||
| Pro vozidla s Hi-Fi systém Harman Kardon |
S674A=Ano |
|||||||||
| 05 | Mřížka čerstvého vzduchu nepřímá | HARMAN KARDON | 1 | 64229262803 | Shop at ECS Tuning | |||||
| Pro vozidla s Hi-Fi systém Harman Kardon |
S674A=Ne |
|||||||||
| 05 | Mřížka čerstvého vzduchu nepřímá | 1 | 64229262802 | Shop at ECS Tuning | ||||||
| 06 | Kanál prostoru pro nohy | 1 | 64229262806 | Shop at ECS Tuning | ||||||
| 07 | Zadní ventilace | 1 | 64229303806 | Shop at ECS Tuning | ||||||
| 08 | Čočkový šroub s podložkou | DELTA PT4X12 | 2 | 07149200941 | Shop at ECS Tuning | |||||
| 09 | Topný kanál prostor zad.sed. levý přední | 1 | 51477307881 | Shop at ECS Tuning | ||||||
| 10 | Topný kanál prostor zad.sed. pravý před. | 1 | 51477307882 | Shop at ECS Tuning | ||||||
| 11 | Topný kanál prostor zad.sed. levý zadní | 1 | 51477298807 | Shop at ECS Tuning | ||||||
| 12 | Topný kanál prostor zad.sed. pravý zadní | 1 | 51477298808 | Shop at ECS Tuning | ||||||
| 13 | Svorková matice | 5X15 D=30 SW10 | 4 | 07147139081 | $0.20 | Shop at ECS Tuning | ||||
