Odrušovací sada for BMW R45-R65LS..78-85 R45 (1978)

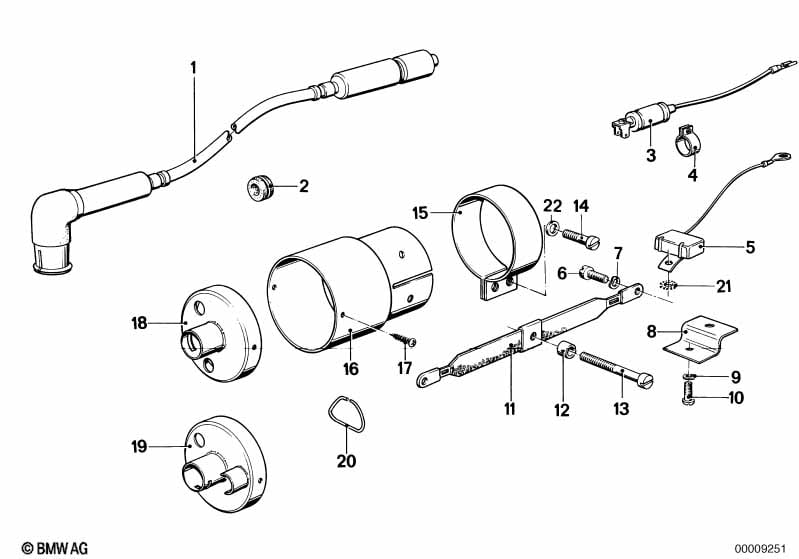

This Odrušovací sada technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R45. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1978.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Úřední provedení |
=Ano |
|||||||||
| 01 | Zapalovací kabel | VOLLENTSTOERT | 1 | 09/1980 | 12121243748 | +core | Shop at ECS Tuning | |||
| 02 | Pryžová průchodka | 3 | 09/1980 | 61131243742 | UKONČENO | Shop at ECS Tuning | ||||
| 03 | Odrušovací kondenzátor | 1 | 09/1980 | 65311353087 | UKONČENO, +core | Shop at ECS Tuning | ||||
| 04 | hadicová spona | D=19MM | 1 | 09/1980 | 11151460935 | $3.48 | Shop at ECS Tuning | |||
| 05 | Odrušovací kondenzátor | 1 | 09/1980 | 65311243859 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Šroub s válcovou hlavou | M6X12-8.8-ZNS | 1 | 09/1980 | 07119920148 | $0.62 | Shop at ECS Tuning | |||
| 07 | Pružná podložka černá | B6-ZN | 1 | 09/1980 | 07119932073 | $0.38 | Shop at ECS Tuning | |||
| 07 | Podložka | 5.3-140 HV-ZNS | 1 | 09/1980 | 07119936439 | $0.40 | Shop at ECS Tuning | |||
| 07 | Pružná podložka | B6-ZNS3 | 1 | 09/1980 | 07119904496 | $1.78 | UKONČENO | Shop at ECS Tuning | ||
| 08 | Uchycení | 1 | 09/1980 | 65311243851 | UKONČENO | Shop at ECS Tuning | ||||
| 09 | Pružná podložka | B5 | 1 | 09/1980 | 07119932098 | $0.38 | Shop at ECS Tuning | |||
| 10 | Šroub s čočkovitou hlavou | M5X12-ZN | 1 | 09/1980 | 07119906431 | $0.58 | Shop at ECS Tuning | |||
| 11 | Kostřicí kabel | 1 | 09/1980 | 65311243750 | UKONČENO | Shop at ECS Tuning | ||||
| 12 | Pouzdro | 1 | 09/1980 | 61131354359 | $3.71 | UKONČENO | Shop at ECS Tuning | |||
| 13 | Šroub s válcovou hlavou | M6X60-8.8-ZNS3 | 1 | 09/1980 | 07119904509 | $2.37 | Shop at ECS Tuning | |||
| 14 | Šroub s válcovou hlavou | M6X16 | 1 | 09/1980 | 07119919623 | UKONČENO | Shop at ECS Tuning | |||
| 15 | Spona | 2 | 09/1980 | 65311243408 | UKONČENO | Shop at ECS Tuning | ||||
| 16 | Trubka | 2 | 09/1980 | 65311243404 | UKONČENO | Shop at ECS Tuning | ||||
| 17 | Samořezný šroub s čočkovou hlavou | ST3,5X13 | 4 | 09/1980 | 07119906720 | $0.47 | Shop at ECS Tuning | |||
| 18 | Víko | 1 | 09/1980 | 65311243410 | UKONČENO | Shop at ECS Tuning | ||||
| 19 | Víko | 1 | 09/1980 | 65311243411 | UKONČENO | Shop at ECS Tuning | ||||
| 20 | Kontaktní pružina | 2 | 09/1980 | 65311243826 | UKONČENO | Shop at ECS Tuning | ||||
| 21 | Ozubená podložka | J6,4 | 1 | 09/1980 | 07119936134 | $0.67 | Shop at ECS Tuning | |||
| 22 | Podložka | 6-200 HV-ZNS3 | 1 | 09/1980 | 07119904606 | $0.84 | Shop at ECS Tuning | |||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
- Ukončeno = Díl se již nevyrábí.
