Jedn. díly Top-HiFi-Syst. Harman Kardon for BMW 3 Series E36 328i (1999)

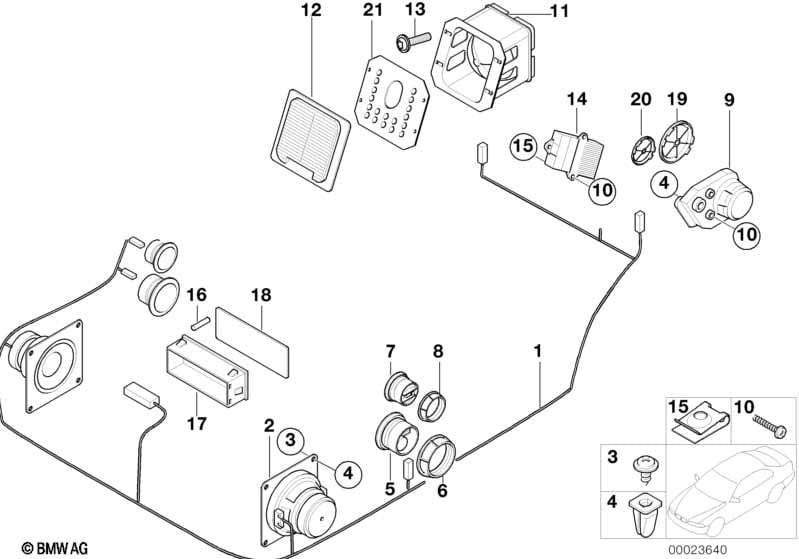

This Jedn. díly Top-HiFi-Syst. Harman Kardon technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 328i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1999.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Audiokabelový svazek Top-Hi-Fi systém | HARMAN KARDON | 1 | 61128377545 | $310.57 | UKONČENO | Shop at ECS Tuning | |||
| 02 | Basový reproduktor | TOP-HIFI-SYSTEM | 2 | 65138366459 | $93.90 | UKONČENO | Shop at ECS Tuning | |||
| 03 | Šestihranný šroub na plech | ST4,8X16-C-Z1 | 8 | 07119916945 | $0.18 | Shop at ECS Tuning | ||||
| 03 | Šestihranný šroub na plech | ST4,8X16-C-Z1 | 8 | 07119906265 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Rozpěrná matice | ST 4.8 WEISS | 8 | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
| 05 | Středotónový reproduktor Top-Hifi levý | SCHWARZ | 1 | 65138366465 | $99.88 | Shop at ECS Tuning | ||||
| 05 | Středotónový reproduktor Top-Hifi pravý | SCHWARZ | 1 | 65138366466 | $99.88 | Shop at ECS Tuning | ||||
| 05 | Středotónový reproduktor Top-Hifi levý | BEIGE | 1 | 65138366467 | $99.88 | Shop at ECS Tuning | ||||
| 05 | Středotónový reproduktor Top-Hifi pravý | BEIGE | 1 | 65138366468 | $99.88 | Shop at ECS Tuning | ||||
| 05 | Středotónový reproduktor Top-Hifi levý | GRAU | 1 | 65138366469 | $99.88 | Shop at ECS Tuning | ||||
| 05 | Středotónový reproduktor Top-Hifi pravý | GRAU | 1 | 65138366470 | $99.88 | Shop at ECS Tuning | ||||
| 06 | Závitový kroužek reproduktor | 2 | 65138360690 | $1.77 | Shop at ECS Tuning | |||||
| 07 | Vysokotónový reproduktor Top-HiFi systém | SCHWARZ | 2 | 65138366461 | $110.95 | Shop at ECS Tuning | ||||
| 07 | Vysokotónový reproduktor Top-HiFi systém | BEIGE | 2 | 65138366462 | $110.95 | UKONČENO | Shop at ECS Tuning | |||
| 07 | Vysokotónový reproduktor Top-HiFi systém | GRAU | 2 | 65138369573 | $110.95 | UKONČENO | Shop at ECS Tuning | |||
| 08 | Závitový kroužek vysokotón. reproduktor | 2 | 65138360689 | $6.18 | Shop at ECS Tuning | |||||
| 09 | Reproduktor Top-HiFi zadní levý | HARMAN KARDON | 1 | 65138375771 | $198.33 | Shop at ECS Tuning | ||||
| 09 | Reproduktor Top-HiFi zadní pravý | HARMAN KARDON | 1 | 65138375772 | $198.33 | UKONČENO | Shop at ECS Tuning | |||
| 10 | Samořezný šroub s čočkovou hlavou | ST4,8X16-Z1 | 8 | 07119907925 | $0.25 | Shop at ECS Tuning | ||||
| 10 | Šroub na plech | ST4,8X16 | 8 | 07119906876 | $0.25 | Shop at ECS Tuning | ||||
| 11 | Subwoofer Top-HiFi systém | HARMAN KARDON | 1 | 65138375773 | $430.03 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Clona Subwoofer Top-Hi-Fi systém | HARMAN KARDON | 1 | 65138377949 | $53.33 | +core | Shop at ECS Tuning | |||
| 13 | Šroub Torx | ISA M6X18 SW | 4 | 07146959923 | $0.55 | Shop at ECS Tuning | ||||
| 14 | Zesilovač Top-HiFi systém | HARMAN KARDON | 1 | 65128376295 | $789.57 | Shop at ECS Tuning | ||||
| 15 | Matice na plech | ST 4,8-8-ZNS | 1 | 07129904227 | $0.27 | Shop at ECS Tuning | ||||
| 16 | Kolík | 1 | 65111379686 | $1.97 | Shop at ECS Tuning | |||||
| 17 | Rám | 1 | 65121375737 | $13.10 | Shop at ECS Tuning | |||||
| 18 | Clona | 1 | 65111384855 | $3.95 | Shop at ECS Tuning | |||||
| 19 | Clona reproduktor levý | HELLGRAU | 1 | 51438172991 | $16.43 | Shop at ECS Tuning | ||||
| 19 | Clona reproduktor pravý | HELLGRAU | 1 | 51438172992 | $16.43 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | BEIGE | 1 | 51438172993 | $16.43 | Shop at ECS Tuning | ||||
| 19 | Clona reproduktor pravý | BEIGE | 1 | 51438172994 | $16.43 | Shop at ECS Tuning | ||||
| 19 | Clona reproduktor levý | KLASSISCHROT | 1 | 51438172995 | $16.43 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | KLASSISCHROT | 1 | 51438172996 | $15.74 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | TUERKIS | 1 | 51438172997 | $16.43 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | TUERKIS | 1 | 51438172998 | $15.74 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | SAFRANGELB | 1 | 51438173001 | $15.74 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | SAFRANGELB | 1 | 51438173002 | $15.74 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | BLAUVIOLETT | 1 | 51438173003 | $15.74 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | BLAUVIOLETT | 1 | 51438173004 | $16.43 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | GRAU | 1 | 51438173219 | $16.43 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | GRAU | 1 | 51438173220 | $16.43 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Chrome Line/SA345 |
=Ano |
|||||||||
| 19 | Clona reproduktor levý | SCHWARZ | 1 | 51432268935 | $27.33 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | SCHWARZ | 1 | 51432268936 | $27.33 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | HELLGRAU | 1 | 51432268937 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | HELLGRAU | 1 | 51432268938 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | BEIGE | 1 | 51432268939 | $24.83 | Shop at ECS Tuning | ||||
| 19 | Clona reproduktor pravý | BEIGE | 1 | 51432268940 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | TUERKIS | 1 | 51432268943 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | TUERKIS | 1 | 51432268944 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | GRAU | 1 | 51432268945 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | GRAU | 1 | 51432268946 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | SAFRANGELB | 1 | 51432268947 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | SAFRANGELB | 1 | 51432268948 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | BLAUVIOLETT | 1 | 51432268949 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | BLAUVIOLETT | 1 | 51432268950 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | LOTOSWEISS | 1 | 51432268951 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | LOTOSWEISS | 1 | 51432268952 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | HASELNUSS | 1 | 51432268953 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | HASELNUSS | 1 | 51432268956 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | MODENA | 1 | 51432491323 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | MODENA | 1 | 51432491324 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | MAGMA | 1 | 51432491325 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | MAGMA | 1 | 51432491326 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor levý | MAULBEERE | 1 | 51432491327 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 19 | Clona reproduktor pravý | MAULBEERE | 1 | 51432491328 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | HASELNUSS | 1 | 51432263885 | $11.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | LOTOSWEISS | 1 | 51432264491 | $12.05 | Shop at ECS Tuning | ||||
| 20 | Clona reproduktor | MODENA | 1 | 51432489091 | $11.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | MAGMA | 1 | 51432489093 | $11.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | MAULBEERE | 1 | 51432489095 | $11.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | SCHWARZ | 1 | 51438172975 | $12.05 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | HELLGRAU | 1 | 51438172977 | $12.05 | Shop at ECS Tuning | ||||
| 20 | Clona reproduktor | BEIGE | 1 | 51438172979 | $12.05 | Shop at ECS Tuning | ||||
| 20 | Clona reproduktor | KLASSISCHROT | 1 | 51438172981 | $11.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | TUERKIS | 1 | 51438172983 | $11.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | SAFRANGELB | 1 | 51438172985 | $12.05 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | BLAUVIOLETT | 1 | 51438172987 | $11.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | GRAU | 1 | 51438173221 | $12.05 | UKONČENO | Shop at ECS Tuning | |||
| Pro vozidla s Chrome Line/SA345 |
=Ano |
|||||||||
| 20 | Clona reproduktor | SCHWARZ | 1 | 51432268915 | $27.33 | Shop at ECS Tuning | ||||
| 20 | Clona reproduktor | HELLGRAU | 1 | 51432268917 | $27.33 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | BEIGE | 1 | 51432268919 | $27.33 | Shop at ECS Tuning | ||||
| 20 | Clona reproduktor | TUERKIS | 1 | 51432268923 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | SAFRANGELB | 1 | 51432268925 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | BLAUVIOLETT | 1 | 51432268927 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | GRAU | 1 | 51432268929 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | LOTOSWEISS | 1 | 51432268931 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | HASELNUSS | 1 | 51432268933 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | MODENA | 1 | 51432491317 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | MAGMA | 1 | 51432491319 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 20 | Clona reproduktor | MAULBEERE | 1 | 51432491321 | $24.83 | UKONČENO | Shop at ECS Tuning | |||
| 21 | Kryt | HARMAN KARDON | 1 | 65138375383 | $22.88 | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
