Parkovací zařízení (PDC) for BMW MINI F56 LCI Cooper

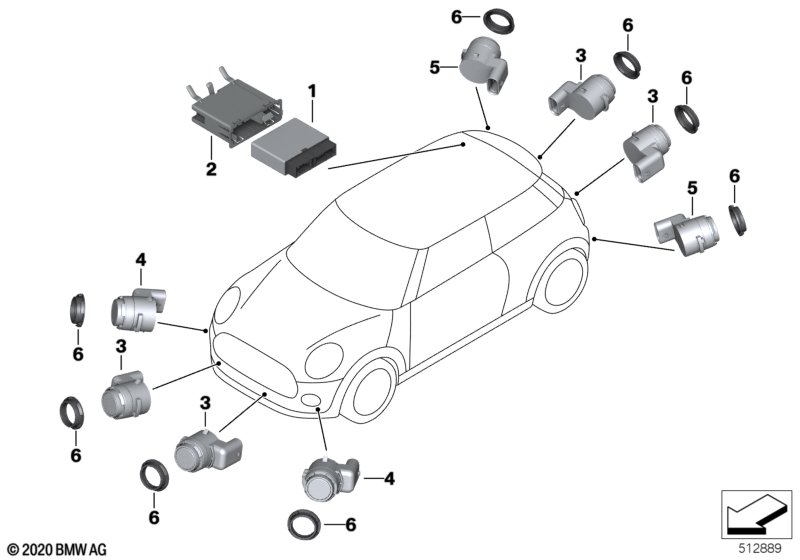

This Parkovací zařízení (PDC) technical drawing provides a detailed breakdown of the assembly for the MINI F56 LCI Cooper. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pro vozidla s Parkovací zařízení zadní (PDC) a Parkovací zařízení |
S507A=Ano S5DPA=Ne |
|||||||||
| 01 | Řídicí jednotka parkovací zařízení | PDC-VA01 | 1 | 66335A02F95 | Shop at ECS Tuning | |||||
| 02 | Uchycení | 1 | 66209306408 | Shop at ECS Tuning | ||||||
| 03 | Ultrazvukový snímač černý | 5.7.1 AXIAL | 4 | 66209274428 | Shop at ECS Tuning | |||||
| 04 | Ultrazvukový snímač barevný kód | 2 | 66202409651 | Shop at ECS Tuning | ||||||
| Určující číslo pro jednotlivé barvy Pozor, důležité informace pro vozidla s individuálním lakem: Po zadání čísla podvozku „Detaily vozidla“ zvolte možnost „Výbava“. Pro vozidla s individuálním lakem je třeba manuálně vybrat/vyhledat ve vyhodnocení obsluhy kl. číslo, aby se senzor objevil ve správné barvě. Pokud nelze v seznamu kl. číslo najít, je třeba objednat barevný kód senzoru s vhodným kl.číslem. |
||||||||||
| Pro vozidla s Parkovací zařízení |
S5DPA=Ne |
|||||||||
| 04 | Ultrazvukový snímač černý | 5.7.1 AXIAL | 2 | 66209274428 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a British Racing green iv metallic |
S5DPA=Ano WC3B=Ano |
|||||||||
| 04 | Ultrazvuk.snímač zelená British Racing | WC3B | 2 | 66209490145 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a melting-silver metallic |
S5DPA=Ano WC2K=Ano |
|||||||||
| 04 | Ultrazvukový snímač tavená stříbrná met. | WC2K | 2 | 66209359607 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a starlight-blue metallic |
S5DPA=Ano WB62=Ano |
|||||||||
| 04 | Ultrazvukový snímač modrá Starlight | WB62 | 2 | 66206823118 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a white-silver metallic |
S5DPA=Ano WA62=Ano |
|||||||||
| 04 | Ultrazvukový snímač bílá stříbrná | WA62 | 2 | 66209302472 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a Zesty gelb |
S5DPA=Ano YC5H=Ano |
|||||||||
| 04 | Ultrazvukový snímač Zesty žlutá | YC5H | 2 | 66205A05C70 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a SAGE grün |
S5DPA=Ano WC4L=Ano |
|||||||||
| 04 | Ultrazvukový snímač legenda zelená | WC4L | 2 | 66209462573 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a estoril-blau metallic |
S5DPA=Ano WB45=Ano |
|||||||||
| 04 | Ultrazvukový snímač modrá Estoril | WB45 | 2 | 66209336909 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a digital-blue metallic |
S5DPA=Ano WC2B=Ano |
|||||||||
| 04 | Ultrazvukový snímač Digitál modrá metal. | WC2B | 2 | 66209359589 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a thunder-grey metallic |
S5DPA=Ano WB58=Ano |
|||||||||
| 04 | Ultrazvukový snímač šedá Thunder | WB58 | 2 | 66209302469 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a atlantik-grau metallic |
S5DPA=Ano WC09=Ano |
|||||||||
| 04 | Ultrazvukový snímač atlantická šedá | WC09 | 2 | 66209336915 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a alpinweiss 3 |
S5DPA=Ano U300=Ano |
|||||||||
| 04 | Ultrazvukový snímač alpská bílá | U300 | 2 | 66209283751 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a Enigmatic black metallic |
S5DPA=Ano WC3Y=Ano |
|||||||||
| 04 | Ultrazvukový snímač černá Enigmatic | WC3Y | 2 | 66209475029 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a iced-chocolate metallic |
S5DPA=Ano WB49=Ano |
|||||||||
| 04 | Ultrazvukový měnič Iced Chocolate | WB49 | 2 | 66209302468 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a mineral-grau metallic |
S5DPA=Ano WB39=Ano |
|||||||||
| 04 | Ultrazvukový snímač minerální šedá | WB39 WC2V | 2 | 66209336906 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a mediterran-blau metallic |
S5DPA=Ano WC10=Ano |
|||||||||
| 04 | Ultrazvukový snímač středozemní modrá | WC10 | 2 | 66209336918 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a blazing-red metallic |
S5DPA=Ano WB83=Ano |
|||||||||
| 04 | Ultrazvukový snímač červená Blazing 2 | WB83 | 2 | 66209302466 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a pure-burgundy metallic |
S5DPA=Ano WC2C=Ano |
|||||||||
| 04 | Ultrazvukový snímač Pure Burgundy met. | WC2C | 2 | 66209359604 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a pepper-white |
S5DPA=Ano U850=Ano |
|||||||||
| 04 | Ultrazvukový snímač bílá Pepper | U850 | 2 | 66209302548 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a british-racing-green metallic |
S5DPA=Ano WB22=Ano |
|||||||||
| 04 | Ultrazvuk.snímač zelená British Racing | WB22 | 2 | 66209302471 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a rebel-green |
S5DPA=Ano YC19=Ano |
|||||||||
| 04 | Ultrazvukový snímač zelená Rebel | YC19 | 2 | 66209336924 | Shop at ECS Tuning | |||||
| Pro vozidla s JCW aerodynamická sada a Parkovací zařízení |
S3A1A=Ano S5DPA=Ano |
|||||||||
| 04 | Ultrazvukový snímač černý | 5.7.1 AXIAL | 2 | 66209274428 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a volcanic-orange |
S5DPA=Ano YB70=Ano |
|||||||||
| 04 | Ultrazvukový snímač oranžová Volcanic | YB70 | 2 | 66209302549 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a moonwalk-grey metallic |
S5DPA=Ano WB71=Ano |
|||||||||
| 04 | Ultrazvukový snímač šedá Moonwalk | WB71 | 2 | 66209302467 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a chili-red |
S5DPA=Ano U851=Ano |
|||||||||
| 04 | Ultrazvukový snímač červená Chili | U851 | 2 | 66209302550 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a deep-blue metallic |
S5DPA=Ano WB69=Ano |
|||||||||
| 04 | Ultrazvukový snímač hluboká modrá | WB69 | 2 | 66209302473 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a electric-blue metallic |
S5DPA=Ano WB86=Ano |
|||||||||
| 04 | Ultrazvuk.snímač elektrická modrá met. | WB86 | 2 | 66209336921 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a Melting Silver III |
S5DPA=Ano WC6B=Ano |
|||||||||
| 04 | Ultrazvukový snímač Melting Silver III | WC6B | 2 | 66205A35594 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a Midnight schwarz |
S5DPA=Ano WC4R=Ano |
|||||||||
| 04 | Ultrazvukový snímač Midnight černý | WC4R | 2 | 66209841183 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a Nanuq White |
S5DPA=Ano WC6A=Ano |
|||||||||
| 04 | Ultrazvukový snímač Nanuq White (bílá) | WC6A | 2 | 66205A35589 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a solaris-orange metallic |
S5DPA=Ano WC1B=Ano |
|||||||||
| 04 | Ultrazvukový snímač oranžová Solaris | WC1B | 2 | 66206823112 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a lapisluxury-blue |
S5DPA=Ano YC24=Ano |
|||||||||
| 04 | Ultrazvuk.snímač Lapisluxury modrá met. | YC24 | 2 | 66209348911 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a island-blue metallic |
S5DPA=Ano WC2M=Ano |
|||||||||
| 04 | Ultrazvukový snímač Island modrá | WC2M | 2 | 66209462570 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a rooftop-grey metallic |
S5DPA=Ano WB47=Ano |
|||||||||
| 04 | Ultrazvukový snímač střecha šedá | WB47 | 2 | 66209824306 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a Deep Laguna |
S5DPA=Ano WC44=Ano |
|||||||||
| 04 | Ultrazvukový snímač Deep Laguna | WC44 | 2 | 66209841222 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a platin-silber metallic nebo stříbrná Platin metalíza/akcent BMW i |
S5DPA=Ano WC08=Ano WC2U=Ano |
|||||||||
| 04 | Ultrazvukový snímač platinová stříbrná | WC08 WC2U | 2 | 66209336912 | Shop at ECS Tuning | |||||
| Pro vozidla s Parkovací zařízení a carbon-schwarz nebo black-sapphire metallic nebo černá 2 nebo bez použití nebo bez použití nebo midnight-black metallic nebo azurit-metallic black nebo rubin-metallic black |
S5DPA=Ano M416=Ano M475=Ano U668=Ano U973=Ano U974=Ano WA94=Ano WS34=Ano WX03=Ano |
|||||||||
| 04 | Ultrazvukový snímač černý | 5.7.1 AXIAL | 2 | 66209274428 | Shop at ECS Tuning | |||||
| 05 | Ultrazvukový snímač barevný kód | 2 | 66202409651 | Shop at ECS Tuning | ||||||
| Určující číslo pro jednotlivé barvy Pozor, důležité informace pro vozidla s individuálním lakem: Po zadání čísla podvozku „Detaily vozidla“ zvolte možnost „Výbava“. Pro vozidla s individuálním lakem je třeba manuálně vybrat/vyhledat ve vyhodnocení obsluhy kl. číslo, aby se senzor objevil ve správné barvě. Pokud nelze v seznamu kl. číslo najít, je třeba objednat barevný kód senzoru s vhodným kl.číslem. |
||||||||||
| Pro vozidla s Melting Silver III |
WC6B=Ano |
|||||||||
| 05 | Ultrazvukový snímač Melting Silver III | WC6B | 2 | 66205A35594 | Shop at ECS Tuning | |||||
| Pro vozidla s alpinweiss 3 |
U300=Ano |
|||||||||
| 05 | Ultrazvukový snímač alpská bílá | U300 | 2 | 66209283751 | Shop at ECS Tuning | |||||
| Pro vozidla s atlantik-grau metallic |
WC09=Ano |
|||||||||
| 05 | Ultrazvukový snímač atlantická šedá | WC09 | 2 | 66209336915 | Shop at ECS Tuning | |||||
| Pro vozidla s rebel-green |
YC19=Ano |
|||||||||
| 05 | Ultrazvukový snímač zelená Rebel | YC19 | 2 | 66209336924 | Shop at ECS Tuning | |||||
| Pro vozidla s lapisluxury-blue |
YC24=Ano |
|||||||||
| 05 | Ultrazvuk.snímač Lapisluxury modrá met. | YC24 | 2 | 66209348911 | Shop at ECS Tuning | |||||
| Pro vozidla s SAGE grün |
WC4L=Ano |
|||||||||
| 05 | Ultrazvukový snímač legenda zelená | WC4L | 2 | 66209462573 | Shop at ECS Tuning | |||||
| Pro vozidla s white-silver metallic |
WA62=Ano |
|||||||||
| 05 | Ultrazvukový snímač bílá stříbrná | WA62 | 2 | 66209302472 | Shop at ECS Tuning | |||||
| Pro vozidla s Midnight schwarz |
WC4R=Ano |
|||||||||
| 05 | Ultrazvukový snímač Midnight černý | WC4R | 2 | 66209841183 | Shop at ECS Tuning | |||||
| Pro vozidla s blazing-red metallic |
WB83=Ano |
|||||||||
| 05 | Ultrazvukový snímač červená Blazing 2 | WB83 | 2 | 66209302466 | Shop at ECS Tuning | |||||
| Pro vozidla s mineral-grau metallic |
WB39=Ano |
|||||||||
| 05 | Ultrazvukový snímač minerální šedá | WB39 WC2V | 2 | 66209336906 | Shop at ECS Tuning | |||||
| Pro vozidla s deep-blue metallic |
WB69=Ano |
|||||||||
| 05 | Ultrazvukový snímač hluboká modrá | WB69 | 2 | 66209302473 | Shop at ECS Tuning | |||||
| Pro vozidla s island-blue metallic |
WC2M=Ano |
|||||||||
| 05 | Ultrazvukový snímač Island modrá | WC2M | 2 | 66209462570 | Shop at ECS Tuning | |||||
| Pro vozidla s estoril-blau metallic |
WB45=Ano |
|||||||||
| 05 | Ultrazvukový snímač modrá Estoril | WB45 | 2 | 66209336909 | Shop at ECS Tuning | |||||
| Pro vozidla s pure-burgundy metallic |
WC2C=Ano |
|||||||||
| 05 | Ultrazvukový snímač Pure Burgundy met. | WC2C | 2 | 66209359604 | Shop at ECS Tuning | |||||
| Pro vozidla s moonwalk-grey metallic |
WB71=Ano |
|||||||||
| 05 | Ultrazvukový snímač šedá Moonwalk | WB71 | 2 | 66209302467 | Shop at ECS Tuning | |||||
| Pro vozidla s british-racing-green metallic |
WB22=Ano |
|||||||||
| 05 | Ultrazvuk.snímač zelená British Racing | WB22 | 2 | 66209302471 | Shop at ECS Tuning | |||||
| Pro vozidla s electric-blue metallic |
WB86=Ano |
|||||||||
| 05 | Ultrazvuk.snímač elektrická modrá met. | WB86 | 2 | 66209336921 | Shop at ECS Tuning | |||||
| Pro vozidla s chili-red |
U851=Ano |
|||||||||
| 05 | Ultrazvukový snímač červená Chili | U851 | 2 | 66209302550 | Shop at ECS Tuning | |||||
| Pro vozidla s volcanic-orange |
YB70=Ano |
|||||||||
| 05 | Ultrazvukový snímač oranžová Volcanic | YB70 | 2 | 66209302549 | Shop at ECS Tuning | |||||
| Pro vozidla s digital-blue metallic |
WC2B=Ano |
|||||||||
| 05 | Ultrazvukový snímač Digitál modrá metal. | WC2B | 2 | 66209359589 | Shop at ECS Tuning | |||||
| Pro vozidla s melting-silver metallic |
WC2K=Ano |
|||||||||
| 05 | Ultrazvukový snímač tavená stříbrná met. | WC2K | 2 | 66209359607 | Shop at ECS Tuning | |||||
| Pro vozidla s Nanuq White |
WC6A=Ano |
|||||||||
| 05 | Ultrazvukový snímač Nanuq White (bílá) | WC6A | 2 | 66205A35589 | Shop at ECS Tuning | |||||
| Pro vozidla s Deep Laguna |
WC44=Ano |
|||||||||
| 05 | Ultrazvukový snímač Deep Laguna | WC44 | 2 | 66209841222 | Shop at ECS Tuning | |||||
| Pro vozidla s starlight-blue metallic |
WB62=Ano |
|||||||||
| 05 | Ultrazvukový snímač modrá Starlight | WB62 | 2 | 66206823118 | Shop at ECS Tuning | |||||
| Pro vozidla s British Racing green iv metallic |
WC3B=Ano |
|||||||||
| 05 | Ultrazvuk.snímač zelená British Racing | WC3B | 2 | 66209490145 | Shop at ECS Tuning | |||||
| Pro vozidla s solaris-orange metallic |
WC1B=Ano |
|||||||||
| 05 | Ultrazvukový snímač oranžová Solaris | WC1B | 2 | 66206823112 | Shop at ECS Tuning | |||||
| Pro vozidla s rooftop-grey metallic |
WB47=Ano |
|||||||||
| 05 | Ultrazvukový snímač střecha šedá | WB47 | 2 | 66209824306 | Shop at ECS Tuning | |||||
| Pro vozidla s thunder-grey metallic |
WB58=Ano |
|||||||||
| 05 | Ultrazvukový snímač šedá Thunder | WB58 | 2 | 66209302469 | Shop at ECS Tuning | |||||
| Pro vozidla s platin-silber metallic |
WC08=Ano |
|||||||||
| 05 | Ultrazvukový snímač platinová stříbrná | WC08 WC2U | 2 | 66209336912 | Shop at ECS Tuning | |||||
| Pro vozidla s mediterran-blau metallic |
WC10=Ano |
|||||||||
| 05 | Ultrazvukový snímač středozemní modrá | WC10 | 2 | 66209336918 | Shop at ECS Tuning | |||||
| Pro vozidla s iced-chocolate metallic |
WB49=Ano |
|||||||||
| 05 | Ultrazvukový měnič Iced Chocolate | WB49 | 2 | 66209302468 | Shop at ECS Tuning | |||||
| Pro vozidla s pepper-white |
U850=Ano |
|||||||||
| 05 | Ultrazvukový snímač bílá Pepper | U850 | 2 | 66209302548 | Shop at ECS Tuning | |||||
| Pro vozidla s Enigmatic black metallic |
WC3Y=Ano |
|||||||||
| 05 | Ultrazvukový snímač černá Enigmatic | WC3Y | 2 | 66209475029 | Shop at ECS Tuning | |||||
| Pro vozidla s Zesty gelb |
YC5H=Ano |
|||||||||
| 05 | Ultrazvukový snímač Zesty žlutá | YC5H | 2 | 66205A05C70 | Shop at ECS Tuning | |||||
| Pro vozidla s carbon-schwarz nebo black-sapphire metallic nebo černá 2 nebo bez použití nebo bez použití nebo midnight-black metallic nebo azurit-metallic black nebo rubin-metallic black |
M416=Ano M475=Ano U668=Ano U973=Ano U974=Ano WA94=Ano WS34=Ano WX03=Ano |
|||||||||
| 05 | Ultrazvukový snímač černý | 5.7.1 AXIAL | 2 | 66209274428 | Shop at ECS Tuning | |||||
| 06 | Odděl. kroužek parkovací zařízení měnič | 8 | 66209283203 | Shop at ECS Tuning | ||||||
See Also
Frequently Asked Questions
- What assembly is shown in the BMW MINI F56 LCI Cooper Parkovací zařízení (PDC)?
- This technical diagram illustrates the Parkovací zařízení (PDC) within the Distanční systémy, regulace rychlosti group for the MINI F56 LCI Cooper. It provides a detailed exploded view of the components, identifying key parts such as the Řídicí jednotka parkovací zařízení (Part #66335A02F95).
- Which models use the hardware listed in this Parkovací zařízení (PDC)?
- The hardware and components featured in the Parkovací zařízení (PDC) are specific to the MINI F56 LCI Cooper. These technical specifications ensure that parts like the Řídicí jednotka parkovací zařízení (66335A02F95) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Parkovací zařízení (PDC) assembly?
- Each item in the Parkovací zařízení (PDC) corresponds to the numbered list below the illustration. For the MINI F56 LCI Cooper, you can identify the Řídicí jednotka parkovací zařízení by locating its position on the schematic, which then links to the official BMW part number 66335A02F95 for the Distanční systémy, regulace rychlosti section.
