Nouzový výstup přední sklo for BMW 7 Series E38 750iLS (2001)

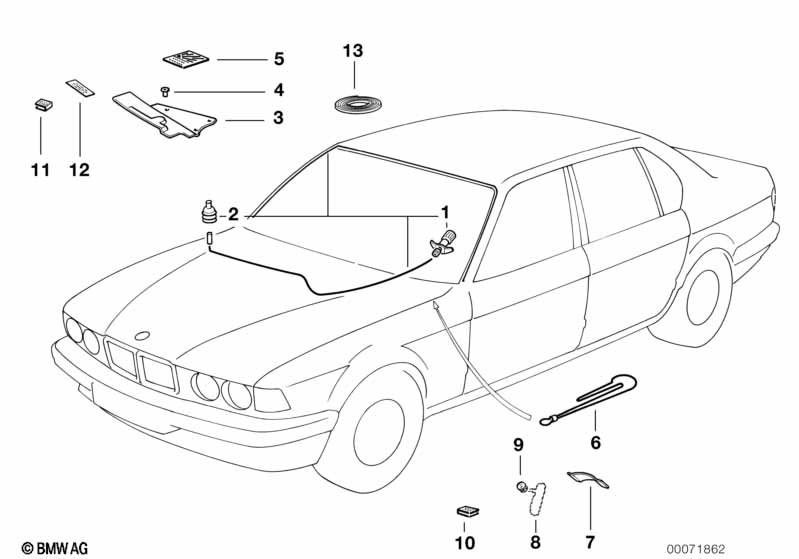

This Nouzový výstup přední sklo technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 750iLS. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2001.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Rozpěrná sada | SERVICE | 1 | 72185036534 | UKONČENO | Shop at ECS Tuning | ||||
| pouze společně s | ||||||||||
| -- | Butylová šňůra Ködiplast HV 578-59 | D=7MM, L=10M | 1 | 83195A1B479 | Shop at ECS Tuning | |||||
| -- | Štítek s upozorněním | BAM-HWS | 1 | 72188109902 | $11.61 | UKONČENO | Shop at ECS Tuning | |||
| -- | Štítek s upozorněním | BAM-HWS | 1 | 72188109903 | $11.61 | UKONČENO | Shop at ECS Tuning | |||
| -- | Plombovací drát | 2 | 72188131443 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Hliníková plomba | 2 | 72188131444 | $2.23 | UKONČENO | Shop at ECS Tuning | ||||
| -- | Kryt | 1 | 72188131771 | $16.85 | UKONČENO | Shop at ECS Tuning | ||||
| -- | Lano | 2 | 72188210148 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Informační štítek „nebezpečí výbuchu“ | 3 | 72189060610 | $2.96 | UKONČENO | Shop at ECS Tuning | ||||
| -- | Hliníková plomba | SERVICE | 2 | 62121354984 | $0.11 | Shop at ECS Tuning | ||||
| -- | Ochranné víčko | 1 | 61131375697 | $1.72 | Shop at ECS Tuning | |||||
| -- | Těsnicí pásek | 1 M | 1 | 51347007482 | $1.97 | Shop at ECS Tuning | ||||
| -- | Rám předního skla | 1 | 51315380213 | $101.00 | UKONČENO | Shop at ECS Tuning | ||||
| -- | Kryt zapalovač nouzový výstup | 1 | 51168131859 | UKONČENO | Shop at ECS Tuning | |||||
| -- | Informační štítek „bezpečnostní pokyn“ | 1 | 51148131446 | $55.52 | UKONČENO | Shop at ECS Tuning | ||||
| -- | Slepý nýt | 3,2 2A | 2 | 07129948747 | $0.09 | Shop at ECS Tuning | ||||
| 02 | Ochranné víčko | 1 | 61131375697 | $1.72 | Shop at ECS Tuning | |||||
| 03 | Kryt | 1 | 72188131771 | $16.85 | UKONČENO | Shop at ECS Tuning | ||||
| 04 | Slepý nýt | 3,2 2A | 3 | 07129948747 | $0.09 | Shop at ECS Tuning | ||||
| 05 | Informační štítek „nebezpečí výbuchu“ | 2 | 72189060610 | $2.96 | UKONČENO | Shop at ECS Tuning | ||||
| 06 | Lano | 2 | 72188210148 | UKONČENO | Shop at ECS Tuning | |||||
| 07 | Informační štítek „nouzový výstup“ | 1 | 51168109869 | $32.92 | UKONČENO | Shop at ECS Tuning | ||||
| 08 | Plombovací drát | 4 | 72188131443 | UKONČENO | Shop at ECS Tuning | |||||
| 09 | Hliníková plomba | 4 | 72188131444 | $2.23 | UKONČENO | Shop at ECS Tuning | ||||
| 10 | Štítek s upozorněním | BAM-HWS | 1 | 72188109903 | $11.61 | UKONČENO | Shop at ECS Tuning | |||
| 11 | Štítek s upozorněním | BAM-HWS | 1 | 72188109902 | $11.61 | UKONČENO | Shop at ECS Tuning | |||
| 12 | Informační štítek „bezpečnostní pokyn“ | 1 | 51148131446 | $55.52 | UKONČENO | Shop at ECS Tuning | ||||
| 13 | Lepicí páska | 16,5 M | 1 | 51222361826 | UKONČENO | Shop at ECS Tuning | ||||
Notes
- Ukončeno = Díl se již nevyrábí.
