Výf.turbodmych. a mont.sada Value Line for BMW 7 Series F02 750Li

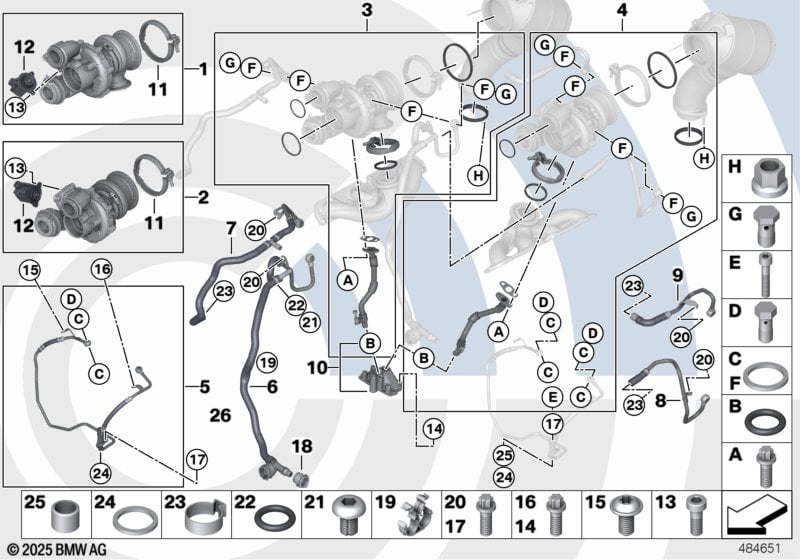

This Výf.turbodmych. a mont.sada Value Line technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 750Li. It includes part names, part numbers and all associated mounting hardware.
| Č. | Popis | Doplnění | Poč. | Od | Do | Číslo dílu | Cena | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Dodržujte prosím závazně návod k opravě 11 65 020 ! |
||||||||||
| 01 | Výfukové turbodmychadlo | 1 | 03/2012 | 11657646092 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Sada pro montáž výfuk.turbodmychadla | VALUE PARTS | 1 | 03/2012 | 11652456345 | Shop at ECS Tuning | ||||
| 01 | Výfukové turbodmychadlo | 1 | 03/2012 | 11657646092 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Sada pro montáž výfuk.turbodmychadla | VALUE PARTS | 1 | 03/2012 | 11652456345 | Shop at ECS Tuning | ||||
| Pro vozidla s Provedení Čína Dodržujte prosím závazně návod k opravě 11 65 020 ! |
L8AAA=Ano |
|||||||||
| 01 | Výfukové turbodmychadlo | 1 | 03/2012 | 11657646092 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Sada pro montáž výfuk.turbodmychadla | VALUE PARTS | 1 | 03/2012 | 11652456345 | Shop at ECS Tuning | ||||
| 01 | Výfukové turbodmychadlo | 1 | 03/2012 | 11657646092 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Sada pro montáž výfuk.turbodmychadla | VALUE PARTS | 1 | 03/2012 | 11652456345 | Shop at ECS Tuning | ||||
| Dodržujte prosím závazně návod k opravě 11 65 020 ! |
||||||||||
| 02 | Výfukové turbodmychadlo | 1 | 03/2012 | 11657646092 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Sada pro montáž výfuk.turbodmychadla | VALUE PARTS | 1 | 03/2012 | 11652456348 | Shop at ECS Tuning | ||||
| 02 | Výfukové turbodmychadlo | 1 | 03/2012 | 11657646092 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Sada pro montáž výfuk.turbodmychadla | VALUE PARTS | 1 | 03/2012 | 11652456348 | Shop at ECS Tuning | ||||
| Pro vozidla s Provedení Čína Dodržujte prosím závazně návod k opravě 11 65 020 ! |
L8AAA=Ano |
|||||||||
| 02 | Výfukové turbodmychadlo | 1 | 03/2012 | 11657646092 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Sada pro montáž výfuk.turbodmychadla | VALUE PARTS | 1 | 03/2012 | 11652456348 | Shop at ECS Tuning | ||||
| 02 | Výfukové turbodmychadlo | 1 | 03/2012 | 11657646092 | Shop at ECS Tuning | |||||
| pouze společně s | ||||||||||
| -- | Sada pro montáž výfuk.turbodmychadla | VALUE PARTS | 1 | 03/2012 | 11652456348 | Shop at ECS Tuning | ||||
| VALUE REPAIR PARTS! Vše na jedno kliknutí! Šetří čas, náklady na logistiku a manipulaci! Montážní sada obsahuje malé díly Zvyšuje kvalitu opravy! Omezí doby odstavení v servisní dílně! |
||||||||||
| 03 | Sada pro montáž výfuk.turbodmychadla | VALUE PARTS | 1 | 11652456345 | Shop at ECS Tuning | |||||
| Dodržujte prosím závazně návod k opravě 11 65 020 ! Vhodné pouze pro válec 1 - 4! |
||||||||||
| 04 | Sada pro montáž výfuk.turbodmychadla | VALUE PARTS | 1 | 11652456348 | Shop at ECS Tuning | |||||
| Dodržujte prosím závazně návod k opravě 11 65 020 ! Vhodné pouze pro válce 5 - 8! |
||||||||||
| 05 | Olejové vedení | 1 | 03/2012 | 11427599233 | $137.00 | +core | Shop at ECS Tuning | |||
| 05 | Olejové vedení | 1 | 03/2012 | 11427634679 | +core | Shop at ECS Tuning | ||||
| 06 | Hadice přívod | ZYL. 1-4 | 1 | 11537578687 | $77.67 | +core | Shop at ECS Tuning | |||
| 07 | Hadice vratná větev | ZYL. 1-4 | 1 | 11537577014 | $54.38 | +core | Shop at ECS Tuning | |||
| 08 | Hadice přívod | ZYL. 5-8 | 1 | 11537577013 | $45.42 | +core | Shop at ECS Tuning | |||
| 09 | Hadice vratná větev | ZYL. 5-8 | 1 | 11537577015 | $45.42 | +core | Shop at ECS Tuning | |||
| 10 | Víko zpětného vedení oleje | 1 | 11427935572 | Shop at ECS Tuning | ||||||
| 11 | Pásková spona V | D=108,4 | 2 | 11658585233 | Shop at ECS Tuning | |||||
| 12 | Elektroventil | 2 | 11657602293 | Shop at ECS Tuning | ||||||
| 13 | Šroub s válcovou hlavou | M6X16-8.8-ZNS3 | 6 | 07119906392 | Shop at ECS Tuning | |||||
| 14 | Šrouby ASA | M6X20-8.8-ZNNIV | 4 | 07129907102 | Shop at ECS Tuning | |||||
| 15 | Isa-šroub | M6X14 MK | 1 | 46547694305 | $2.63 | Shop at ECS Tuning | ||||
| 16 | Šroub vnější Torx | M6X16-ZNNIV SI | 2 | 07129902813 | $0.25 | Shop at ECS Tuning | ||||
| 17 | Šroub vnější Torx | M6X16-ZNNIV SI | 2 | 03/2012 | 07129902813 | $0.25 | Shop at ECS Tuning | |||
| 17 | Isa-šroub | M8X40-8.8-ZNS3 | 1 | 03/2012 | 07129904704 | $3.68 | Shop at ECS Tuning | |||
| 18 | Zátka | D=12 | 1 | 11531439134 | $8.82 | Shop at ECS Tuning | ||||
| 19 | Svorka | 1 | 17227566030 | Shop at ECS Tuning | ||||||
| 20 | Šroub vnější Torx | M6X16-ZNNIV SI | 4 | 07129902813 | $0.25 | Shop at ECS Tuning | ||||
| 21 | Odvzdušňovací šroub | M4 | 1 | 11537507218 | $5.79 | Shop at ECS Tuning | ||||
| 22 | O-kroužek | 3,5X1,2 | 1 | 11537593308 | $1.17 | Shop at ECS Tuning | ||||

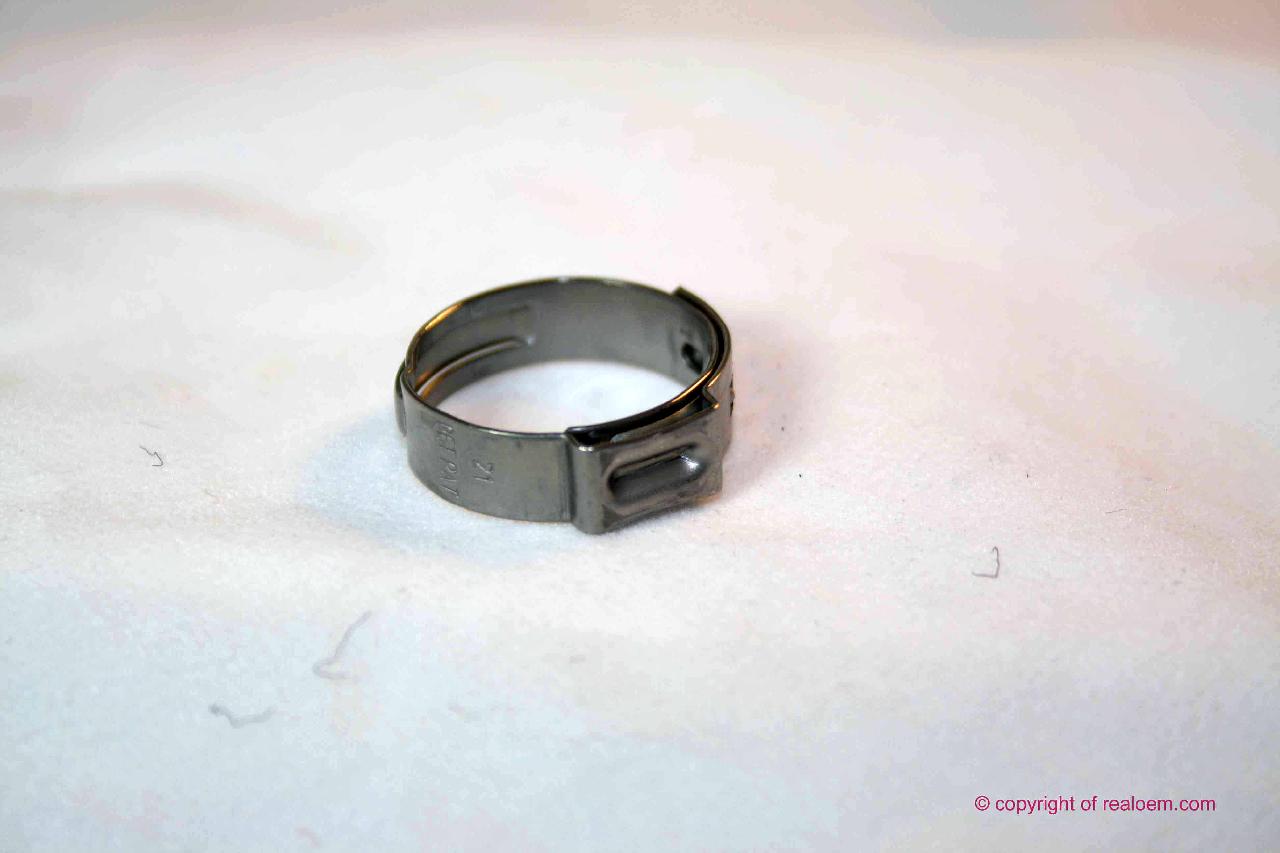

| 23 | hadicová spona | 21,3MM | 3 | 11151726339 | $1.02 | Shop at ECS Tuning | ||||
| 24 | Těsnicí kroužek | A12X15-CU | 3 | 03/2012 | 07119963129 | $0.11 | Shop at ECS Tuning | |||
| 24 | O-kroužek | 11X1,78 | 1 | 03/2012 | 11427590576 | Shop at ECS Tuning | ||||
Notes
- +core = plus poplatek za střední část (možnost navrácení původního dílu)
