Vorderradbremse for BMW 4 Series F83 M4 M4

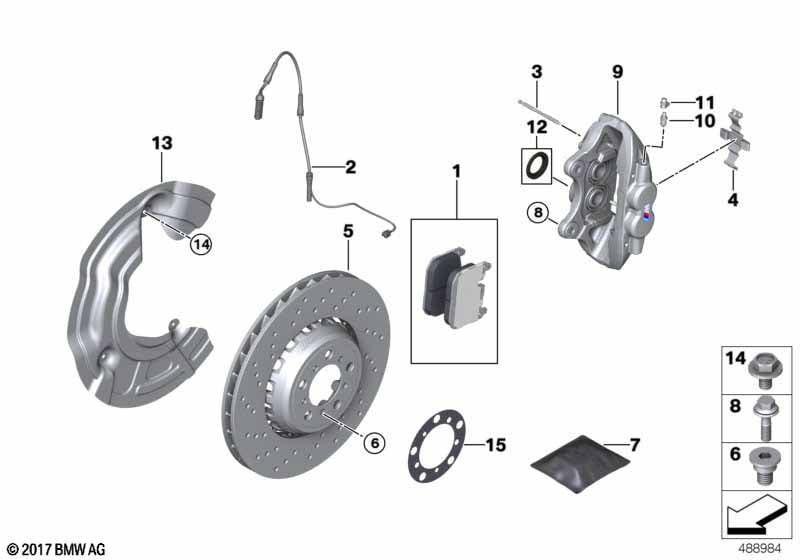

This Vorderradbremse technical drawing provides a detailed breakdown of the assembly for the 4 Series F83 M4 M4. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Beschreibung | Erläuterungen | Anzahl | Von | Bis | Teilenummer | Preis | Ergänzungen | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Für Fahrzeuge mit M Carbon Keramik Bremse |
S2NKA=Nein |
||||||||
| 01 | Reparatursatz Bremsbeläge asbestfrei | 1 | 34112284969 | Shop at ECS Tuning | ||||||
| Zusätzlich sind folgende Teile zwingend erforderlich: - Bremsbelagfühler - Bremsklotzpaste Bei Fahrzeugen älter als 48 Monate wird zusätzlich empfohlen: - Spreizfeder und Führungsbolzen ersetzen siehe Reparaturanleitung! |
||||||||||
| Alternativteil: Original BMW Zubehör Sportbremsbelag Produktinfo "Sportbremsbeläge" beachten! |
||||||||||
| 01 | Nachrüstsatz Sportbremsbeläge vorn | S4007 | 1 | 34112284765 | Shop at ECS Tuning | |||||
| nur in Verbindung mit | ||||||||||
| -- | Bremsscheibe belüftet links | 380X30 | 1 | 34112284809 | Shop at ECS Tuning | |||||
| Zusätzlich sind folgende Teile zwingend erforderlich: - Bremsbelagfühler - Bremsklotzpaste Bei Fahrzeugen älter als 48 Monate wird zusätzlich empfohlen: - Spreizfeder und Führungsbolzen ersetzen siehe Reparaturanleitung! |
||||||||||
| -- | Bremsscheibe belüftet rechts | 380X30 | 1 | 34112284810 | Shop at ECS Tuning | |||||
| Zusätzlich sind folgende Teile zwingend erforderlich: - Bremsbelagfühler - Bremsklotzpaste Bei Fahrzeugen älter als 48 Monate wird zusätzlich empfohlen: - Spreizfeder und Führungsbolzen ersetzen siehe Reparaturanleitung! |
||||||||||
| 02 | Bremsbelagfühler vorne links | 1 | 34356792289 | Shop at ECS Tuning | ||||||
| 03 | Führungsbolzen | 2 | 34116850934 | Shop at ECS Tuning | ||||||
| 04 | Spreizfeder | 2 | 34116862801 | Shop at ECS Tuning | ||||||
| 05 | Bremsscheibe belüftet links | 380X30 | 1 | 07/2023 | 34112284809 | Shop at ECS Tuning | ||||
| Zusätzlich sind folgende Teile zwingend erforderlich: - Bremsbeläge - Bremsbelagfühler - Bremsklotzpaste Bei Fahrzeugen älter als 48 Monate wird zusätzlich empfohlen: - Spreizfeder und Führungsbolzen ersetzen siehe Reparaturanleitung! |
||||||||||
| 05 | Bremsscheibe belüftet links | 380X30 | 1 | 34107889665 | Shop at ECS Tuning | |||||
| Zusätzlich sind folgende Teile zwingend erforderlich: - Bremsbeläge - Bremsbelagfühler - Bremsklotzpaste Bei Fahrzeugen älter als 48 Monate wird zusätzlich empfohlen: - Spreizfeder und Führungsbolzen ersetzen siehe Reparaturanleitung! |
||||||||||
| 05 | Bremsscheibe belüftet rechts | 380X30 | 1 | 07/2023 | 34112284810 | Shop at ECS Tuning | ||||
| Zusätzlich sind folgende Teile zwingend erforderlich: - Bremsbeläge - Bremsbelagfühler - Bremsklotzpaste Bei Fahrzeugen älter als 48 Monate wird zusätzlich empfohlen: - Spreizfeder und Führungsbolzen ersetzen siehe Reparaturanleitung! |
||||||||||
| 05 | Bremsscheibe belüftet rechts | 380X30 | 1 | 34107889666 | Shop at ECS Tuning | |||||
| Zusätzlich sind folgende Teile zwingend erforderlich: - Bremsbeläge - Bremsbelagfühler - Bremsklotzpaste Bei Fahrzeugen älter als 48 Monate wird zusätzlich empfohlen: - Spreizfeder und Führungsbolzen ersetzen siehe Reparaturanleitung! |
||||||||||
| 06 | Innensechskantschraube | M8X12 | 4 | 34111123072 | $1.32 | Shop at ECS Tuning | ||||
| 07 | Bremsklotzpaste | 3G | 2 | 83192158851 | Shop at ECS Tuning | |||||
| 08 | Torx-Schraube mit Scheibe | M12X1,5X43 ZNS3 | 4 | 34106864424 | Shop at ECS Tuning | |||||
| Achtung: beidseitig verbauen | ||||||||||
| 09 | Bremssattelgehäuse links | 1 | 34116799469 | Shop at ECS Tuning | ||||||
| 09 | Bremssattelgehäuse rechts | 1 | 34116799470 | Shop at ECS Tuning | ||||||
| 10 | Entlüfterventil | 2 | 34116780509 | $3.12 | Shop at ECS Tuning | |||||
| 11 | Staubkappe | 2 | 34116780508 | $1.95 | Shop at ECS Tuning | |||||
| 12 | Dichtungssatz Bremssattel | 2 | 34116850935 | Shop at ECS Tuning | ||||||
| 13 | Schutzblech links | 1 | 34112284743 | Shop at ECS Tuning | ||||||
| 13 | Schutzblech rechts | 1 | 34112284744 | Shop at ECS Tuning | ||||||
| 14 | Sechskantschraube | M6X12-10.9-MK- | 6 | 34116868785 | Shop at ECS Tuning | |||||
