Blenden und Dichtungen Tür hinten for BMW 5 Series G30 520d (2017)

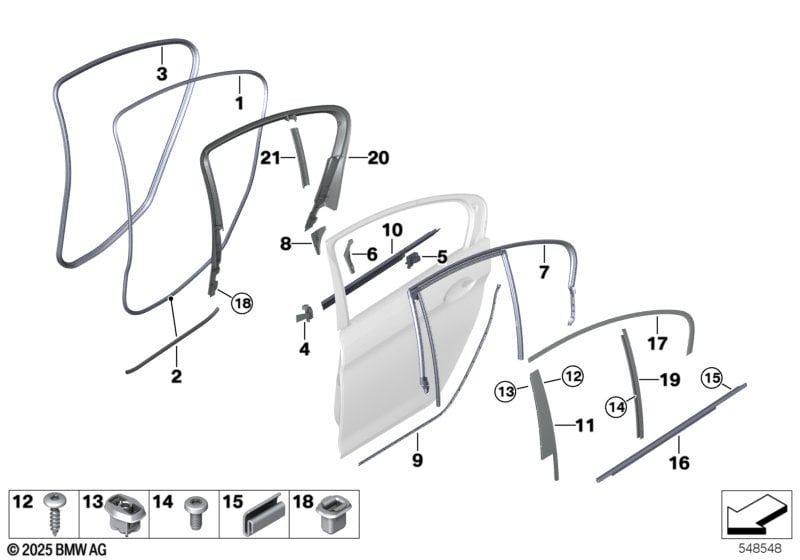

This Blenden und Dichtungen Tür hinten technical drawing provides a detailed breakdown of the assembly for the 5 Series G30 520d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2017.
| Nr. | Beschreibung | Erläuterungen | Anzahl | Von | Bis | Teilenummer | Preis | Ergänzungen | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Türdichtung | 2 | 51727490027 | Shop at ECS Tuning | ||||||
| 01 | Türdichtung | 2 | 51727390750 | Shop at ECS Tuning | ||||||
| nur in Verbindung mit | ||||||||||
| -- | Satz Schablone Tür hinten | 1 | 01297483965 | Shop at ECS Tuning | ||||||
| Achtung: Neue Reparaturanleitung 5171003 beachten! |
||||||||||
| 02 | Teilersatz Türdichtung | 2 | 51765B68FC5 | Shop at ECS Tuning | ||||||
| 03 | Kantenschutz Tür hinten | 2 | 51727468732 | Shop at ECS Tuning | ||||||
| 04 | Abdichtung Schliessblech B-Säule links | 1 | 51357336991 | Shop at ECS Tuning | ||||||
| 04 | Abdichtung Schliessblech B-Säule rechts | 1 | 51357336992 | Shop at ECS Tuning | ||||||
| 05 | Abdichtung Schliessblech Steg links | 1 | 51357336993 | Shop at ECS Tuning | ||||||
| 05 | Abdichtung Schliessblech Steg rechts | 1 | 51357336994 | Shop at ECS Tuning | ||||||
| 06 | Abdichtung Schliessblech hinten oben li. | 1 | 51357181691 | Shop at ECS Tuning | ||||||
| 06 | Abdichtung Schliessblech hinten oben re. | 1 | 51357181692 | Shop at ECS Tuning | ||||||
| 07 | Fensterführung Tür hinten links | 1 | 51357381281 | Shop at ECS Tuning | ||||||
| 07 | Fensterführung Tür hinten rechts | 1 | 51357381282 | Shop at ECS Tuning | ||||||
| 08 | Deckel Fensterführung B-Säule hinten li. | 1 | 51357445037 | Shop at ECS Tuning | ||||||
| 08 | Deckel Fensterführung B-Säule hinten re. | 1 | 51357445038 | Shop at ECS Tuning | ||||||
| 09 | Fugendichtung Tür hinten links | 1 | 51727341647 | Shop at ECS Tuning | ||||||
| 09 | Fugendichtung Tür hinten rechts | 1 | 51727341648 | Shop at ECS Tuning | ||||||
| 10 | Schachtabdichtung innen Tür hinten li. | 1 | 51357336983 | Shop at ECS Tuning | ||||||
| 10 | Schachtabdichtung innen Tür hinten re. | 1 | 51357336984 | Shop at ECS Tuning | ||||||
| 11 | Blende B-Säule Tür hinten links | 1 | 51357336975 | Shop at ECS Tuning | ||||||
| 11 | Blende B-Säule Tür hinten rechts | 1 | 51357336976 | Shop at ECS Tuning | ||||||
| Für Fahrzeuge mit Luxury Line oder Chrome Line Exterieur oder Individual Exterieur Line Alu satiniert oder Hochglanz Shadow-Line |
P7S2A=Ja S346A=Ja S3MBA=Ja S760A=Ja |
|||||||||
| 11 | Blende B-Säule Tür hinten links | GLANZSCHWARZ | 1 | 51357390139 | Shop at ECS Tuning | |||||
| 11 | Blende B-Säule Tür hinten rechts | GLANZSCHWARZ | 1 | 51357390140 | Shop at ECS Tuning | |||||
| 12 | Zylinderschraube | L = 16 MM | 4 | 07147442844 | Shop at ECS Tuning | |||||
| 13 | Clip | 4 | 51337177961 | Shop at ECS Tuning | ||||||
| 14 | Linsenschraube | 6 | 07149157026 | $0.87 | Shop at ECS Tuning | |||||
| 15 | Klammer | 2 | 07147229342 | Shop at ECS Tuning | ||||||
| Für Fahrzeuge mit Hochglanz Shadow-Line |
S760A=Ja |
|||||||||
| 16 | Schachtabdeckung aussen Tür hinten li. | GLANZSCHWARZ | 1 | 51357404029 | Shop at ECS Tuning | |||||
| 16 | Schachtabdeckung aussen Tür hinten re. | GLANZSCHWARZ | 1 | 51357404030 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Chrome Line Exterieur |
S346A=Ja |
|||||||||
| 16 | Schachtabdeckung aussen Tür hinten li. | CHROME | 1 | 51357381847 | Shop at ECS Tuning | |||||
| 16 | Schachtabdeckung aussen Tür hinten re. | CHROME | 1 | 51357381848 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Individual Exterieur Line Alu satiniert |
S3MBA=Ja |
|||||||||
| 16 | Schachtabdeckung aussen Tür hinten li. | ALU SATINIERT | 1 | 51357390131 | Shop at ECS Tuning | |||||
| 16 | Schachtabdeckung aussen Tür hinten re. | ALU SATINIERT | 1 | 51357390132 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Chrome Line Exterieur und Individual Exterieur Line Alu satiniert und Hochglanz Shadow-Line |
S346A=Nein S3MBA=Nein S760A=Nein |
|||||||||
| 16 | Schachtabdeckung aussen Tür hinten li. | CHROME | 1 | 51357381847 | Shop at ECS Tuning | |||||
| 16 | Schachtabdeckung aussen Tür hinten re. | CHROME | 1 | 51357381848 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Hochglanz Shadow-Line |
S760A=Ja |
|||||||||
| 17 | Blende Fensterrahmen oben Tür hi. links | GLANZSCHWARZ | 1 | 51357390125 | Shop at ECS Tuning | |||||
| 17 | Blende Fensterrahmen oben Tür hi. rechts | GLANZSCHWARZ | 1 | 51357390126 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Chrome Line Exterieur |
S346A=Ja |
|||||||||
| 17 | Blende Fensterrahmen oben Tür hi. links | CHROME | 1 | 51357381277 | Shop at ECS Tuning | |||||
| 17 | Blende Fensterrahmen oben Tür hi. rechts | CHROME | 1 | 51357381278 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Individual Exterieur Line Alu satiniert |
S3MBA=Ja |
|||||||||
| 17 | Blende Fensterrahmen oben Tür hi. links | ALU SATINIERT | 1 | 51357390123 | Shop at ECS Tuning | |||||
| 17 | Blende Fensterrahmen oben Tür hi. rechts | ALU SATINIERT | 1 | 51357390124 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Chrome Line Exterieur und Individual Exterieur Line Alu satiniert und Hochglanz Shadow-Line |
S346A=Nein S3MBA=Nein S760A=Nein |
|||||||||
| 17 | Blende Fensterrahmen oben Tür hi. links | CHROME | 1 | 51357381277 | Shop at ECS Tuning | |||||
| 17 | Blende Fensterrahmen oben Tür hi. rechts | CHROME | 1 | 51357381278 | Shop at ECS Tuning | |||||
| 18 | Einsteckbefestiger mit Dichtscheibe | 4 | 51416991309 | Shop at ECS Tuning | ||||||
| Für Fahrzeuge mit Luxury Line und Chrome Line Exterieur und Individual Exterieur Line Alu satiniert und Hochglanz Shadow-Line |
P7S2A=Nein S346A=Nein S3MBA=Nein S760A=Nein |
|||||||||
| 19 | Blende Fensterführungssteg links | 1 | 51357381275 | Shop at ECS Tuning | ||||||
| 19 | Blende Fensterführungssteg rechts | 1 | 51357381276 | Shop at ECS Tuning | ||||||
| Für Fahrzeuge mit Luxury Line oder Chrome Line Exterieur oder Individual Exterieur Line Alu satiniert oder Hochglanz Shadow-Line |
P7S2A=Ja S346A=Ja S3MBA=Ja S760A=Ja |
|||||||||
| 19 | Blende Fensterführungssteg links | GLANZSCHWARZ | 1 | 51357390141 | Shop at ECS Tuning | |||||
| 19 | Blende Fensterführungssteg rechts | GLANZSCHWARZ | 1 | 51357390142 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Sonnenschutzrollo hinten/seitlich |
S416A=Nein |
|||||||||
| 20 | Abdeckung Fensterrahmen hinten links | 1 | 51357384927 | Shop at ECS Tuning | ||||||
| 20 | Abdeckung Fensterrahmen hinten rechts | 1 | 51357384928 | Shop at ECS Tuning | ||||||
| Für Fahrzeuge mit Sonnenschutzrollo hinten/seitlich |
S416A=Ja |
|||||||||
| 20 | Abdeckung Fensterrahmen hinten links | SSR | 1 | 51357384941 | Shop at ECS Tuning | |||||
| 20 | Abdeckung Fensterrahmen hinten rechts | SSR | 1 | 51357384942 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Sonnenschutzrollo hinten/seitlich |
S416A=Nein |
|||||||||
| 21 | Fensterführungssteg links | 1 | 51357384943 | Shop at ECS Tuning | ||||||
| 21 | Fensterführungssteg rechts | 1 | 51357384944 | Shop at ECS Tuning | ||||||
