Verkleidung vorn for BMW 1 Series E87 120d

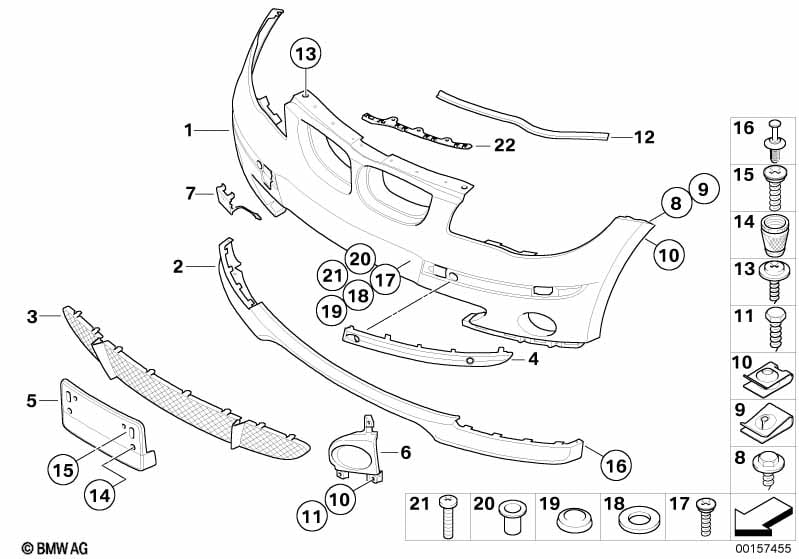

This Verkleidung vorn technical drawing provides a detailed breakdown of the assembly for the 1 Series E87 120d. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Beschreibung | Erläuterungen | Anzahl | Von | Bis | Teilenummer | Preis | Ergänzungen | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Verkleidung Stossf. vo. oben grundiert | 1 | 51117136632 | $268.57 | Shop at ECS Tuning | |||||
| nur in Verbindung mit | ||||||||||
| -- | Satz Anbauteile Stossfänger vorn | VALUE PARTS | 1 | 51112410003 | Shop at ECS Tuning | |||||
| Bei Bestellung Farbcode angeben | ||||||||||
| 01 | Verkleidung Stossfänger vo.oben lackiert | CODE - UNI/MET. | 1 | 51110032635 | Entfallen | Shop at ECS Tuning | ||||
| nur in Verbindung mit | ||||||||||
| -- | Satz Anbauteile Stossfänger vorn | VALUE PARTS | 1 | 51112410003 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Scheinwerferreinigungsanlage |
S502A=Ja |
|||||||||
| 01 | Verkleidung Stossf. vo. oben grundiert | 1 | 51117151823 | Shop at ECS Tuning | ||||||
| nur in Verbindung mit | ||||||||||
| -- | Satz Anbauteile Stossfänger vorn | VALUE PARTS | 1 | 51112410003 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Scheinwerferreinigungsanlage Bei Bestellung Farbcode angeben |
S502A=Ja |
|||||||||
| 01 | Verkleidung Stossfänger vo.oben lackiert | CODE - UNI/MET. | 1 | 51110032834 | Entfallen | Shop at ECS Tuning | ||||
| nur in Verbindung mit | ||||||||||
| -- | Satz Anbauteile Stossfänger vorn | VALUE PARTS | 1 | 51112410003 | Shop at ECS Tuning | |||||
| 02 | Verkleidung Stossfänger vorn unten | 1 | 51117058442 | Shop at ECS Tuning | ||||||
| 02 | Verkleidung Stossf. grundiert vo. unten | 1 | 51117136633 | Shop at ECS Tuning | ||||||
| Bei Bestellung Farbcode angeben | ||||||||||
| 02 | Verkleidung Stossfänger vorn unten | CODE - UNI/MET. | 1 | 51110032636 | Entfallen, +Pfand | Shop at ECS Tuning | ||||
| 03 | Gitter Stossfänger vorn | 1 | 51117118161 | Shop at ECS Tuning | ||||||
| 04 | Stossleiste Stossfänger vorn links | GRUNDIERT | 1 | 51117136635 | Shop at ECS Tuning | |||||
| 04 | Stossleiste Stossfänger vorn rechts | GRUNDIERT | 1 | 51117136636 | Shop at ECS Tuning | |||||
| Bei Bestellung Farbcode angeben | ||||||||||
| 04 | Stossleiste lackiert vorne links | CODE - UNI/MET. | 1 | 51110032637 | Entfallen | Shop at ECS Tuning | ||||
| 04 | Stossleiste lackiert vorne rechts | CODE - UNI/MET. | 1 | 51110032638 | Entfallen | Shop at ECS Tuning | ||||
| Für Fahrzeuge mit Park Distance Control (PDC) |
S508A=Ja |
|||||||||
| 04 | Stossleiste Stossfänger vorn links | GRUNDIERT | 1 | 51117136637 | Shop at ECS Tuning | |||||
| 04 | Stossleiste Stossfänger vorn rechts | GRUNDIERT | 1 | 51117136638 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Park Distance Control (PDC) Bei Bestellung Farbcode angeben |
S508A=Ja |
|||||||||
| 04 | Stossleiste lackiert vorne links | CODE - UNI/MET. | 1 | 51110032639 | Entfallen | Shop at ECS Tuning | ||||
| 04 | Stossleiste lackiert vorne rechts | CODE - UNI/MET. | 1 | 51110032640 | Entfallen | Shop at ECS Tuning | ||||
| Für Fahrzeuge mit Steuerung Kennzeichenbefestigung |
S992A=Ja |
|||||||||
| 05 | Unterlage für Kennzeichen | 1 | 51117131691 | Shop at ECS Tuning | ||||||
| Für Fahrzeuge mit Nebelscheinwerfer |
S520A=Ja |
|||||||||
| 06 | Halter Nebelscheinwerfer links | 1 | 51117118151 | Shop at ECS Tuning | ||||||
| 06 | Halter Nebelscheinwerfer rechts | 1 | 51117118152 | Shop at ECS Tuning | ||||||
| Für Fahrzeuge mit Nebelscheinwerfer |
S520A=Nein |
|||||||||
| 06 | Abdeckung Nebelscheinwerfer links | 1 | 51117058461 | Shop at ECS Tuning | ||||||
| 06 | Abdeckung Nebelscheinwerfer rechts | 1 | 51117058462 | Shop at ECS Tuning | ||||||
| 07 | Klappe Abschleppöse grundiert | 1 | 51117136634 | Shop at ECS Tuning | ||||||
| Bei Bestellung Farbcode angeben | ||||||||||
| 07 | Klappe Abschleppöse lackiert | CODE - UNI/MET. | 1 | 51120033977 | Entfallen | Shop at ECS Tuning | ||||
| 08 | Blechschraube | 4,8X22 | 2 | 07119905184 | $0.29 | Shop at ECS Tuning | ||||
| 09 | Blechmutter | ST4,8-13-ZNS3 | 2 | 07129904223 | $0.11 | Shop at ECS Tuning | ||||
| 10 | C-Clip Mutter selbstsichernd | ST 4.8 -ZNS3 | 4 | 07146951655 | $0.20 | Shop at ECS Tuning | ||||
| 11 | Sechskantblechschraube | ST4,8X16-ZNS3 | 6 | 07119901299 | $0.25 | Shop at ECS Tuning | ||||
| 12 | Abdichtung Aggregateraum vorne | 1 | 51767060562 | $6.49 | Shop at ECS Tuning | |||||
| 13 | Torx-Schraube mit Scheibe | ISA M6X18 | 6 | 07146978618 | $2.56 | Shop at ECS Tuning | ||||
| Für Fahrzeuge mit Steuerung Kennzeichenbefestigung |
S992A=Ja |
|||||||||
| 14 | Gewindebuchse | M6 | 2 | 11611716166 | $0.68 | Shop at ECS Tuning | ||||
| 15 | Kreuzschlitzschraube für Kunststoff | TS5X25-ZNNID-SW | 4 | 07146959925 | $0.29 | Shop at ECS Tuning | ||||
| 16 | Spreizniet | D = 6MM | 2 | 51111908077 | $0.30 | Shop at ECS Tuning | ||||
| Kennzeichenbefestigung | ||||||||||
| 17 | Kreuzschlitzschraube für Kunststoff | TS 5X13 | 4 | 07146959892 | $0.30 | Shop at ECS Tuning | ||||
| 18 | Scheibe | 4-200 HV-ZNS3 | 4 | 07/2007 | 07119904207 | Shop at ECS Tuning | ||||
| Kennzeichenbefestigung | ||||||||||
| 19 | Abdeckkappe | WEISS | X | 51181813017 | $0.21 | Shop at ECS Tuning | ||||
| 19 | Abdeckkappe | EUROPABLAU | X | 51187060798 | $0.21 | Shop at ECS Tuning | ||||
| 19 | Abdeckkappe | GOLDGELB | X | 51188106919 | $0.21 | Shop at ECS Tuning | ||||
| Kennzeichenbefestigung Reparaturlösung |
||||||||||
| 20 | Blindnietmutter Flachkopf | M5 | 4 | 51138400227 | $2.77 | Shop at ECS Tuning | ||||
| 21 | Schraube | M5X20 | 4 | 46612315376 | $0.60 | Shop at ECS Tuning | ||||
| 22 | Halteleiste Dichtung links | 1 | 51767152799 | Shop at ECS Tuning | ||||||
| 22 | Halteleiste Dichtung rechts | 1 | 51767152800 | Entfallen | Shop at ECS Tuning | |||||
Ergänzungen
- Entfallen = nicht mehr lieferbar.
- +Pfand = plus Altteilepfand (Möglicherweise muss das Altteil im Austausch abgegeben werden)
