Türkabelbäume for BMW MINI R56 Cooper (2007)

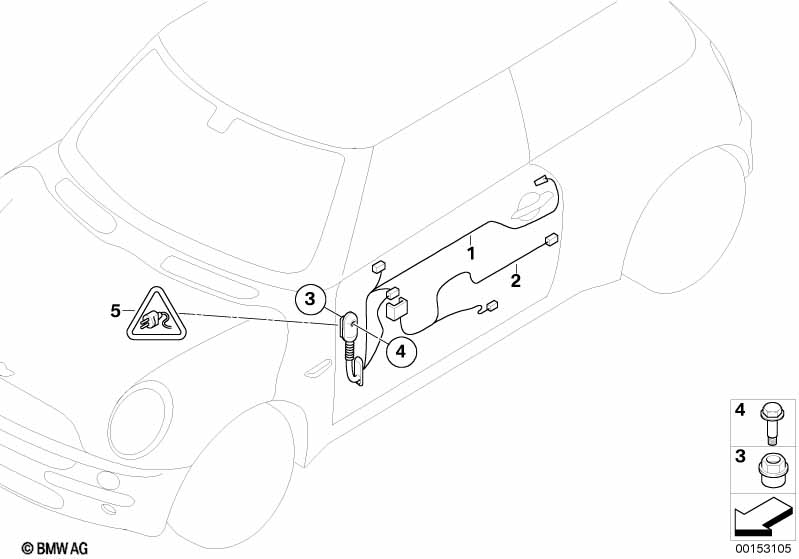

This Türkabelbäume technical drawing provides a detailed breakdown of the assembly for the MINI R56 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2007.
| Nr. | Beschreibung | Erläuterungen | Anzahl | Von | Bis | Teilenummer | Preis | Ergänzungen | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Für Fahrzeuge mit Aussenspiegel Anklappfunktion und Aussenspiegel / Fahrerschloss beheizt |
S313A=Ja S314A=Ja |
|||||||||
| 01 | Kabelsatz Stereo Fahrerseite | 1 | 61129137732 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz Stereo Fahrerseite | 1 | 12/2007 | 61129142393 | Entfallen | Shop at ECS Tuning | ||||
| 01 | Kabelsatz HiFi Fahrerseite | 1 | 61129137748 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz HiFi Fahrerseite | 1 | 12/2007 | 61129142398 | Entfallen | Shop at ECS Tuning | ||||
| 01 | Kabelsatz Stereo Beifahrerseite | 1 | 61129137788 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz Stereo Beifahrerseite | 1 | 12/2007 | 61129142403 | Entfallen | Shop at ECS Tuning | ||||
| 01 | Kabelsatz HiFi Beifahrerseite | 1 | 61129137798 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz HiFi Beifahrerseite | 1 | 12/2007 | 61129142408 | Entfallen | Shop at ECS Tuning | ||||
| Für Fahrzeuge mit Aussenspiegel Anklappfunktion und Aussenspiegel / Fahrerschloss beheizt |
S313A=Nein S314A=Nein |
|||||||||
| 01 | Kabelsatz Stereo Fahrerseite | 1 | 61129137707 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz Stereo Fahrerseite | 1 | 12/2007 | 61129142389 | Entfallen | Shop at ECS Tuning | ||||
| 01 | Kabelsatz HiFi Fahrerseite | 1 | 61129137734 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz HiFi Fahrerseite | 1 | 12/2007 | 61129142394 | Entfallen | Shop at ECS Tuning | ||||
| 01 | Kabelsatz Stereo Beifahrerseite | 1 | 61129137756 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz Stereo Beifahrerseite | 1 | 12/2007 | 61129142399 | Entfallen | Shop at ECS Tuning | ||||
| 01 | Kabelsatz HiFi Beifahrerseite | 1 | 61129137790 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz HiFi Beifahrerseite | 1 | 12/2007 | 61129142404 | Entfallen | Shop at ECS Tuning | ||||
| Für Fahrzeuge mit Aussenspiegel / Fahrerschloss beheizt und Aussenspiegel Anklappfunktion und Lichtpaket |
S314A=Ja S313A=Nein S563A=Ja |
|||||||||
| 01 | Kabelsatz Stereo Fahrerseite | 1 | 61129137715 | $115.95 | Entfallen | Shop at ECS Tuning | ||||
| 01 | Kabelsatz Stereo Fahrerseite | 1 | 12/2007 | 61129142391 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| 01 | Kabelsatz HiFi Fahrerseite | 1 | 61129137745 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz HiFi Fahrerseite | 1 | 12/2007 | 61129142396 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| 01 | Kabelsatz Stereo Beifahrerseite | 1 | 61129137786 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz Stereo Beifahrerseite | 1 | 12/2007 | 61129142401 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| 01 | Kabelsatz HiFi Beifahrerseite | 1 | 61129137796 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz HiFi Beifahrerseite | 1 | 12/2007 | 61129142406 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| Für Fahrzeuge mit Aussenspiegel / Fahrerschloss beheizt und Aussenspiegel Anklappfunktion und Lichtpaket |
S314A=Ja S313A=Nein S563A=Nein |
|||||||||
| 01 | Kabelsatz Stereo Fahrerseite | 1 | 61129137715 | $115.95 | Entfallen | Shop at ECS Tuning | ||||
| 01 | Kabelsatz Stereo Fahrerseite | 1 | 12/2007 | 61129142391 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| 01 | Kabelsatz HiFi Fahrerseite | 1 | 61129137745 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz HiFi Fahrerseite | 1 | 12/2007 | 61129142396 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| 01 | Kabelsatz Stereo Beifahrerseite | 1 | 61129137786 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz Stereo Beifahrerseite | 1 | 12/2007 | 61129142401 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| 01 | Kabelsatz HiFi Beifahrerseite | 1 | 61129137796 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz HiFi Beifahrerseite | 1 | 12/2007 | 61129142406 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| Für Fahrzeuge mit Aussenspiegel / Fahrerschloss beheizt und Aussenspiegel Anklappfunktion und Lichtpaket |
S314A=Nein S313A=Nein S563A=Ja |
|||||||||
| 01 | Kabelsatz Stereo Fahrerseite | 1 | 61129137715 | $115.95 | Entfallen | Shop at ECS Tuning | ||||
| 01 | Kabelsatz Stereo Fahrerseite | 1 | 12/2007 | 61129142391 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| 01 | Kabelsatz HiFi Fahrerseite | 1 | 61129137745 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz HiFi Fahrerseite | 1 | 12/2007 | 61129142396 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| 01 | Kabelsatz Stereo Beifahrerseite | 1 | 61129137786 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz Stereo Beifahrerseite | 1 | 12/2007 | 61129142401 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| 01 | Kabelsatz HiFi Beifahrerseite | 1 | 61129137796 | Entfallen | Shop at ECS Tuning | |||||
| 01 | Kabelsatz HiFi Beifahrerseite | 1 | 12/2007 | 61129142406 | $115.95 | Entfallen | Shop at ECS Tuning | |||
| Für Fahrzeuge mit Aussenspiegel Anklappfunktion oder Aussenspiegel / Fahrerschloss beheizt oder Komfortzugang oder Lichtpaket oder MINI HiFi Lautsprechersystem |
S313A=Ja S314A=Ja S322A=Ja S563A=Ja S6FDA=Ja |
|||||||||
| 02 | Kabelsatz Türmodul Beifahrerseite | 1 | 61119137800 | $32.92 | Shop at ECS Tuning | |||||
| 02 | Kabelsatz Türmodul Fahrerseite | 1 | 61119137802 | $32.92 | Shop at ECS Tuning | |||||
| Für Fahrzeuge mit Aussenspiegel Anklappfunktion und Aussenspiegel / Fahrerschloss beheizt und Komfortzugang und Lichtpaket und MINI HiFi Lautsprechersystem |
S313A=Nein S314A=Nein S322A=Nein S563A=Nein S6FDA=Nein |
|||||||||
| 02 | Kabelsatz Türmodul Beifahrerseite | 1 | 61119137799 | $32.92 | Shop at ECS Tuning | |||||
| 02 | Kabelsatz Türmodul Fahrerseite | 1 | 61119137801 | $32.92 | Shop at ECS Tuning | |||||
| 03 | Blindnietmutter Flachkopf | M5 | 2 | 61136954561 | $0.63 | Shop at ECS Tuning | ||||
| 04 | Sechskantschraube | 2 | 61136954557 | $0.79 | Shop at ECS Tuning | |||||
| 04 | Sechskantschraube | 2 | 07149197709 | Shop at ECS Tuning | ||||||
| 05 | Buchsengehäuse | 32 POL. | 2 | 61136925544 | Shop at ECS Tuning | |||||
| am Hauptkabelbaum | ||||||||||
| 05 | Stiftgehäuse | 32 POL. | 2 | 61136925543 | $2.55 | Shop at ECS Tuning | ||||
| nur in Verbindung mit | ||||||||||
| -- | Stiftkontakt MQS | 0,2-0,35MM²/SN | X | 61131383672 | $0.42 | Shop at ECS Tuning | ||||
| -- | Stiftkontakt MQS | 0,5-0,75MM² /SN | X | 61131393723 | $0.42 | Shop at ECS Tuning | ||||
| -- | Abdeckkappe | 2 | 61136925542 | $1.12 | Shop at ECS Tuning | |||||
| -- | Stiftgehäuse | 4 POL. | 2 | 61136925545 | $0.98 | Shop at ECS Tuning | ||||
| -- | Schieber | 2 | 61136925547 | $0.68 | Shop at ECS Tuning | |||||
| -- | Stiftkontakt ELO-Power 2,8 x 0,63 | 0,5-1,0MM² | X | 61138364833 | $0.77 | Shop at ECS Tuning | ||||
| -- | Stiftkontakt ELO-Power 2,8 x 0,63 | 1,0-2,5MM² | X | 61138364835 | $0.72 | Shop at ECS Tuning | ||||
Ergänzungen
- Entfallen = nicht mehr lieferbar.
