CCC CD for BMW MINI R56 Cooper (2007)

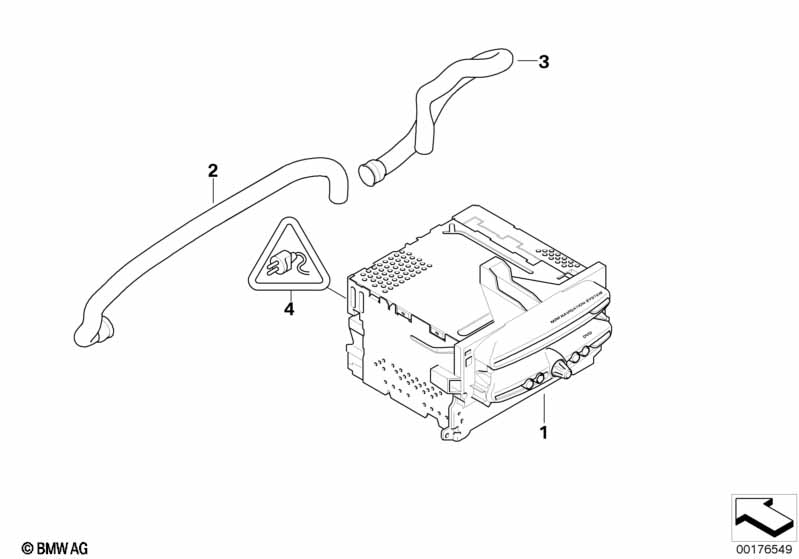

This CCC CD technical drawing provides a detailed breakdown of the assembly for the MINI R56 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2007.
| Nr. | Beschreibung | Erläuterungen | Anzahl | Von | Bis | Teilenummer | Preis | Ergänzungen | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Achtung! Reparaturfreischaltcodes werden automatisch im Programmierablauf angefordert. Alternativ können die Freischaltcodes direkt im ASAP Portal unter "Sweeping Technologies" im Menü "Anfrage Reparatur FSC" angefordert werden. A c h t u n g ! Das defekte Altteil muss dem Austauschteile-Rückführungskreislauf zugeführt werden. Die Produktinformation PARTS_051_09_14 ist zwingend zu beachten! ACHTUNG! Bei Diebstahl der Headunit ist mit der Versicherung abzuklären, ob ein AT-Teil verbaut und gemeinsam mit der damit verbundenen Pfandpauschale geltend gemacht werden darf. Besteht die Versicherung auf die Verwendung eines Neuteiles ist die entsprechende Teilenummer dem ETK zu entnehmen. |
|||||||||
| 01 | RP REMAN CCC CD | 1 | 08/2010 | 65833452071 | Entfallen | Shop at ECS Tuning | ||||
| 02 | Luftschlauch | CCC | 1 | 08/2010 | 51452752903 | $10.02 | Entfallen | Shop at ECS Tuning | ||
| 04 | Steckergehäuse | 16 POL. | 1 | 08/2010 | 61138384580 | $3.78 | Shop at ECS Tuning | |||
| nur in Verbindung mit | ||||||||||
| -- | Buchsenkontakt MQS mit Kabel | 0,2- 0,5 QMM | 8 | 08/2010 | 61130005197 | $1.65 | Shop at ECS Tuning | |||
| -- | Buchsenkontakt MQS mit Kabel | 0,5-0,75 MM² AG | 8 | 08/2010 | 61130056960 | Shop at ECS Tuning | ||||
| -- | Rep.-Satz Buchsengehäuse | 12 POL. | 1 | 08/2010 | 61132471240 | Shop at ECS Tuning | ||||
| -- | Buchsengehäuse | 8 POL. | 2 | 08/2010 | 61136905788 | $1.52 | Shop at ECS Tuning | |||
| -- | Buchsenkontakt ELO-Power 2,8x0,63 | 0,5-1,0 MM² | X | 08/2010 | 61138364832 | $0.35 | Shop at ECS Tuning | |||
| -- | Buchsengehäuse | 12 POL. | 1 | 08/2010 | 61138384550 | $0.77 | Shop at ECS Tuning | |||
| -- | Sicherung | 1 | 08/2010 | 61138384567 | $0.92 | Shop at ECS Tuning | ||||
| -- | Abdeckkappe | 12 POL. | 1 | 08/2010 | 61138387206 | $2.07 | Shop at ECS Tuning | |||
Ergänzungen
- Entfallen = nicht mehr lieferbar.
